Manuel d’utilisation des pompes Watson-Marlow 520Du
62

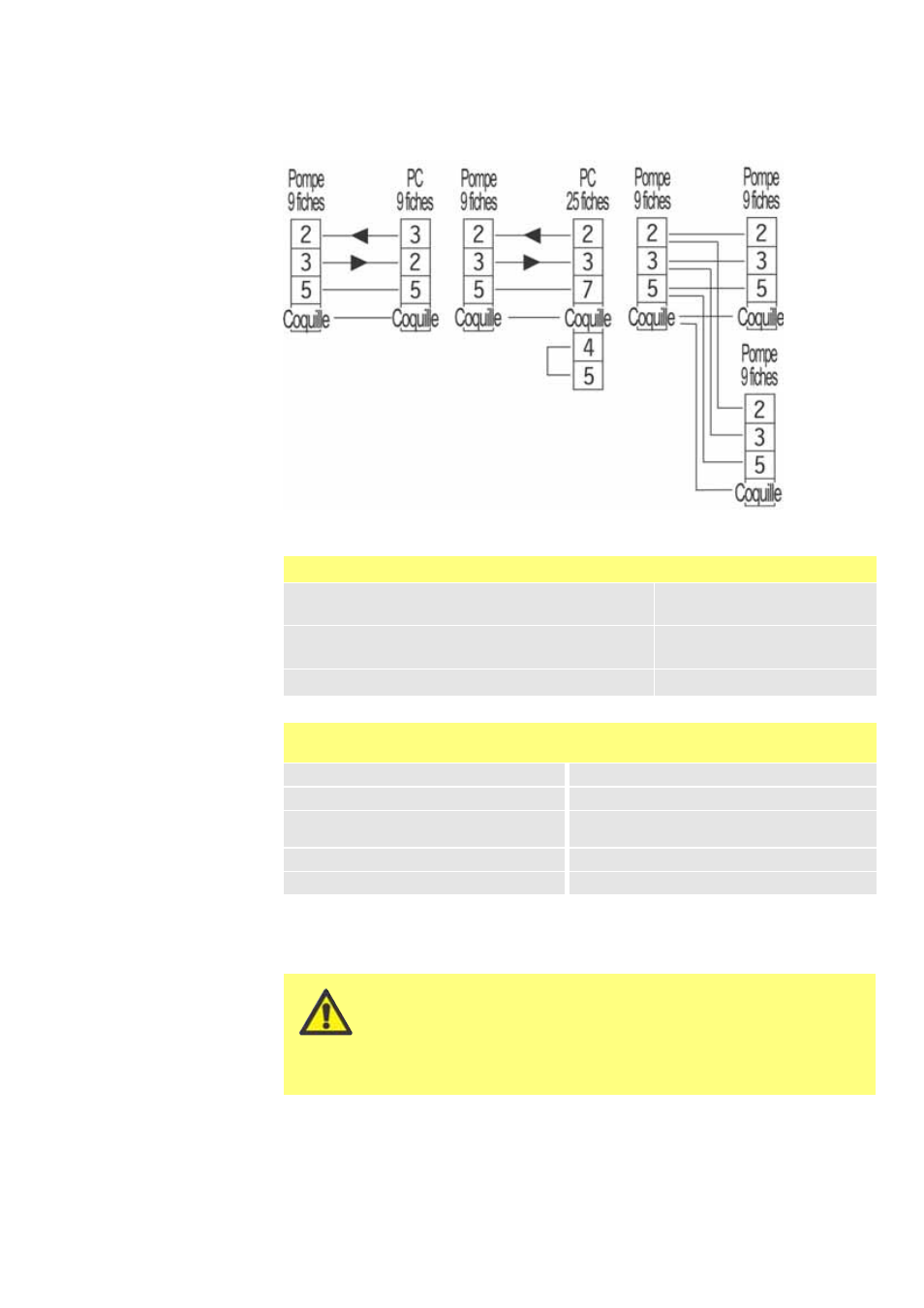

Câblage de base RS232
Remarque : La connexion CTS à la broche 8 est optionnelle, peut être utilisée
quand des conditions d’erreur sont requises.
N’appliquez jamais de tension de secteur aux con-
necteurs D. Appliquez les signaux corrects aux broches
indiquées. Limitez les signaux aux valeurs maximales
indiquées. N’appliquez pas la tension sur les broches.
Des dommages permanents non couverts par la
garantie peuvent en résulter.
Réglages RS232
Baud
Réglé dans Setup, Baud.
Le paramètre usine est 9 600
Parité
Aucun
Bits d’arrêt
2
Protocole de
transfert
Aucun
Bits de données
8
Echo automatique
Activé
Fiche
Rôle
Fiche
Rôle
1
—
6
—
2
RX (réception des données)
7
—
3
TX (envoi des données)
8
CTS (prêt à émettre.
Activé = bas)
4
—
9
—
5
OV
Shell
Terre
