DESCRIPTION
17
4.3 Fonctionnement de la pompe

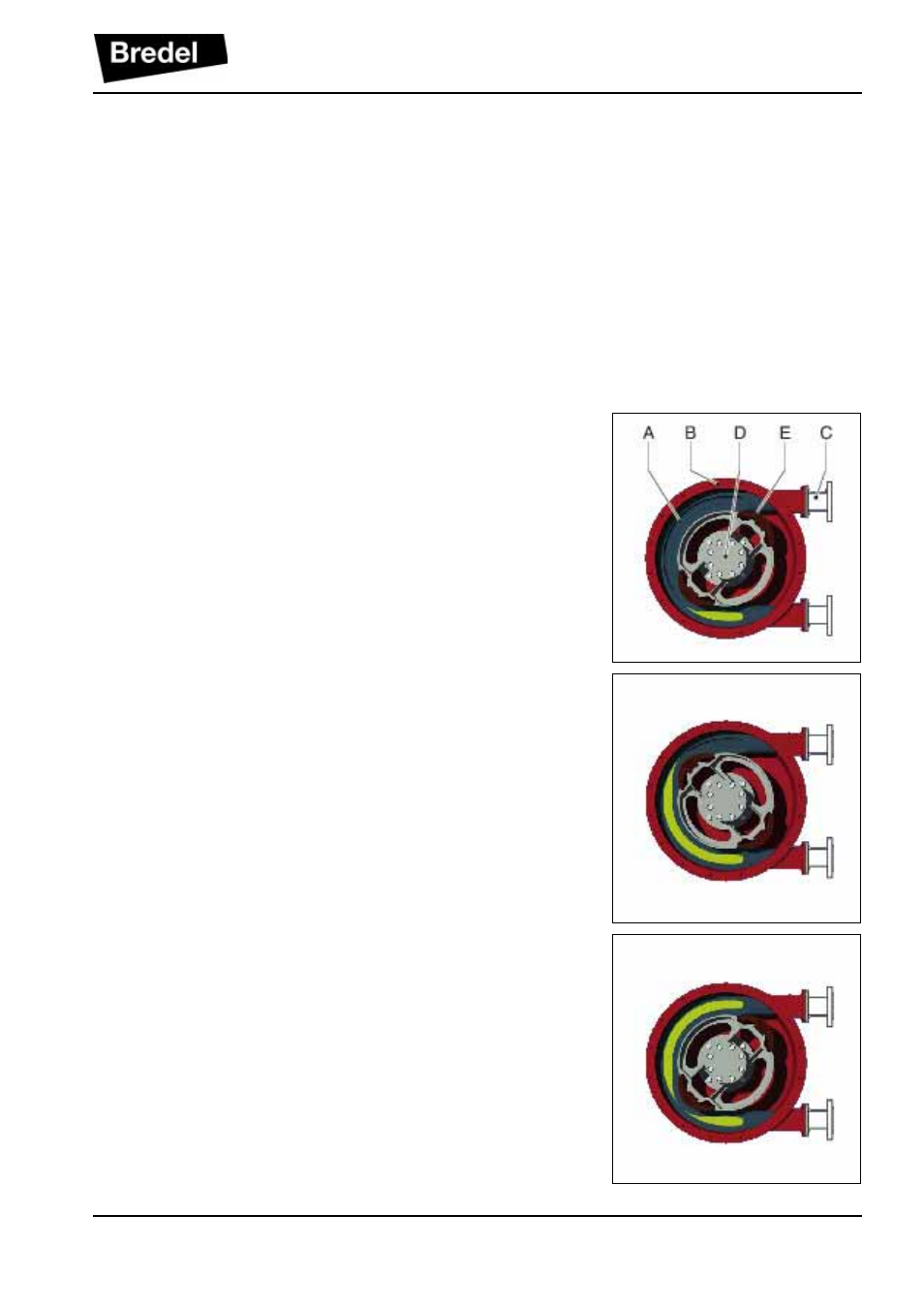

Le cœur de la tête de pompe est composé d'un tube de
pompe construit spécialement à cet effet (A) qui est
positionné contre l'intérieur cylindrique du corps de la
pompe (B). Les deux extrémités du tube sont reliées
aux tuyauteries d'aspiration et de refoulement par une
bride (C). Un rotor à paliers (D) avec deux sabots de
compression (E) sont placés au centre de la tête de la
pompe.
En phase 1, le sabot inférieur comprime le tube de la
pompe par le mouvement de rotation du rotor, ce qui
pousse le fluide dans le tube. Aussitôt que le sabot est
passé, le tube retrouve sa forme d'origine grâce aux
propriétés mécaniques du matériau.
En phase 2, le produit est aspiré dans le tube par le
mouvement de rotation (continu) du rotor.
En phase 3, le second sabot comprimera ensuite le
tube de la pompe. En raison du mouvement de rotation
continu du rotor, non seulement le nouveau produit est
aspiré, le produit déjà présent est aussi expulsé par le
sabot. Lorsque le premier sabot échappe du tube de la
pompe, le second a déjà refermé le tube de la pompe,
empêchant ainsi le produit de ressortir. Cette méthode
de pompage de liquide est aussi appelée "principe de
déplacement positif".
