Remontez la plaque transparente et le joint fermement sur l’ouverture.

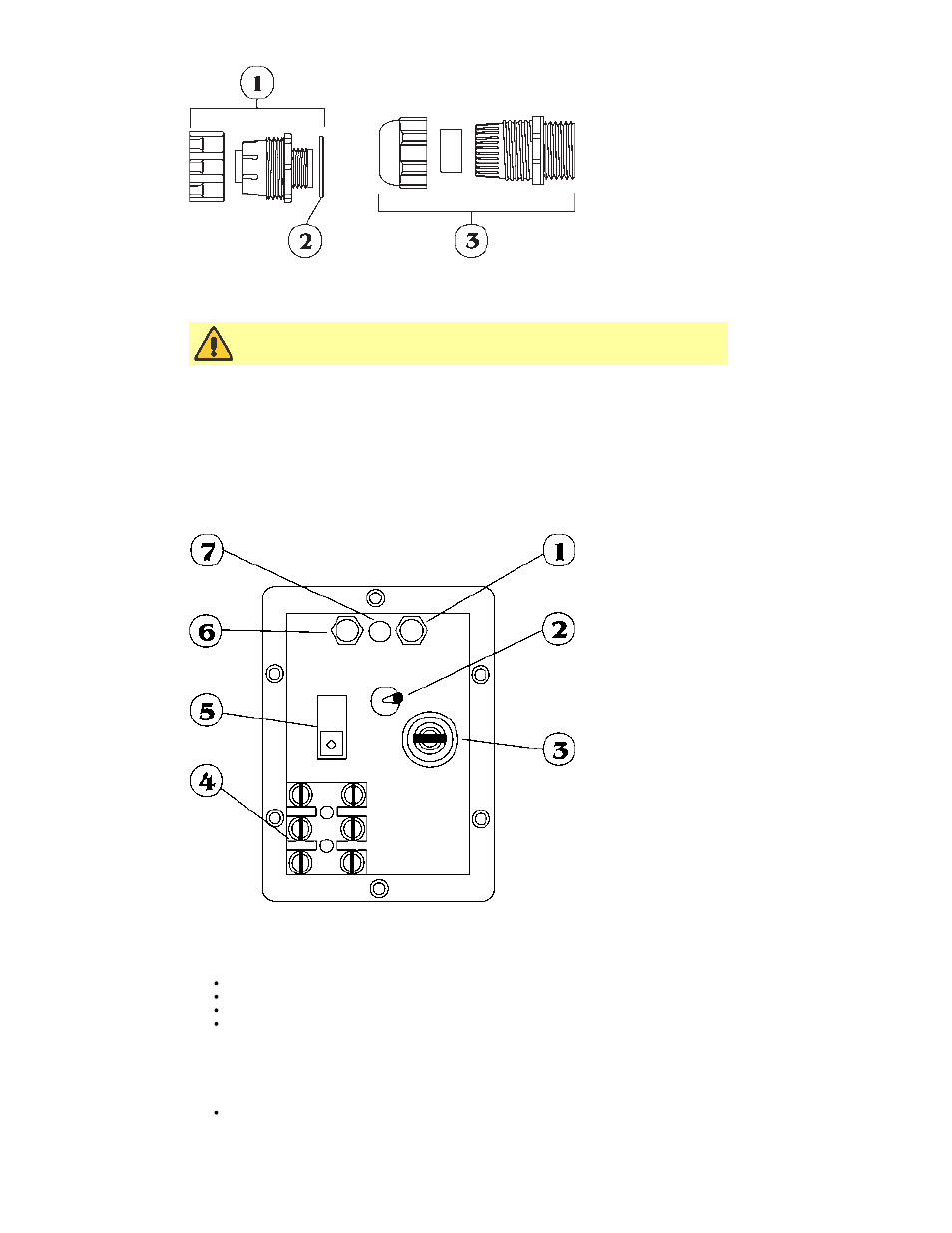

1. Garniture de détente de câble blindé GR 0018
2. Rondelle GR 0019
3. Garniture de détente SL 0020
Les normes de protection contre les entrées d’eau ne sont pas valides si
la plaque transparente n’est pas remise en place.
Renfoncement du panneau arrière
Le renfoncement du panneau arrière sert de logement aux pièces suivantes:
1. Potentiomètre de plage de signal
2. Interrupteur de tachymètre
3. Porte-fusible
4. Bloc de fonction
5. Interrupteur de sélection de tension
6. Potentiomètre de signal décalé
7. Diode LED de surcharge de signal.
Dépannage
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux
vérifications suivantes:
Vérifiez que l’interrupteur de mise en service est en position de marche.
Vérifiez que le bloc pompe est bien sous tension.
Vérifiez la position du levier de sélection de tension.
Vérifiez qu’un mauvais positionnement du flexible n’empêche pas la pompe de
fonctionner.
Fonctionnement
Réglez l’interrupteur Auto/Man/Max sur Man
Instructions de démarrage Pour démarrer la pompe, mettez l’interrupteur Sens
horaire/Arrêt/Sens anti-horaire dans la position requise. La pompe fonctionne mieux
dans le sens des aiguilles d’une montre (le liquide entrant par la partie inférieure
droite de la tête de pompe), sens qui permet d’obtenir une durée de vie maximale
des tuyaux flexibles. En cas d’utilisation de la pompe pour des pressions plus
