6
2. Utilisation du potentiomètre externe Watson-Marlow (en option) :
(1) Mettez sous tension.
(2) Démarrez le moteur à l’aide du commutateur I/0 et réglez le potentiomètre de façon à atteindre la vitesse désirée.
(3) Inversez le sens de rotation à l’aide du commutateur .
3. Utilisation du contrôleur portable OPm2
(a) Branchez le contrôleur portable OPm2 dans la Trio (voir Fig. 1)
(b) Sélectionnez la langue requise à l’aide des touches vers le haut I et vers le bas J et appuyez sur P (cet écran apparaît
la première fois que l’OPm2 est branché uniquement).
(c) Pour régler la fréquence désirée: appuyez sur P puis sur I jusqu’à ce que vous atteigniez le paramètre P005. Appuyez sur
P, puis sur I ou sur J pour changer le point de consigne par défaut (valeur par défaut = 50 Hz). Appuyez sur P pour
enregistrer les valeurs.
(d) Appuyez sur I pour passer au paramètre P006. Passez à 0 pour spécifier l’entrée numérique.
(e) Appuyez sur I pour passer au paramètre P007. Passez à 1 pour activer l’OPm2.
(f) Appuyez sur le bouton Menu et sélectionnez OPERATE à l’aide du bouton P.
(g) Appuyez sur le bouton ON (I) de l’OPm2. L’inverseur fonctionne désormais à la fréquence définie par P005. Réglez la
fréquence à l’aide des touches
I et J .
(h) Réglez les autres paramètres en fonction des conditions d’exploitation (voir la liste résumée des paramètres à la fin du
présent manuel).

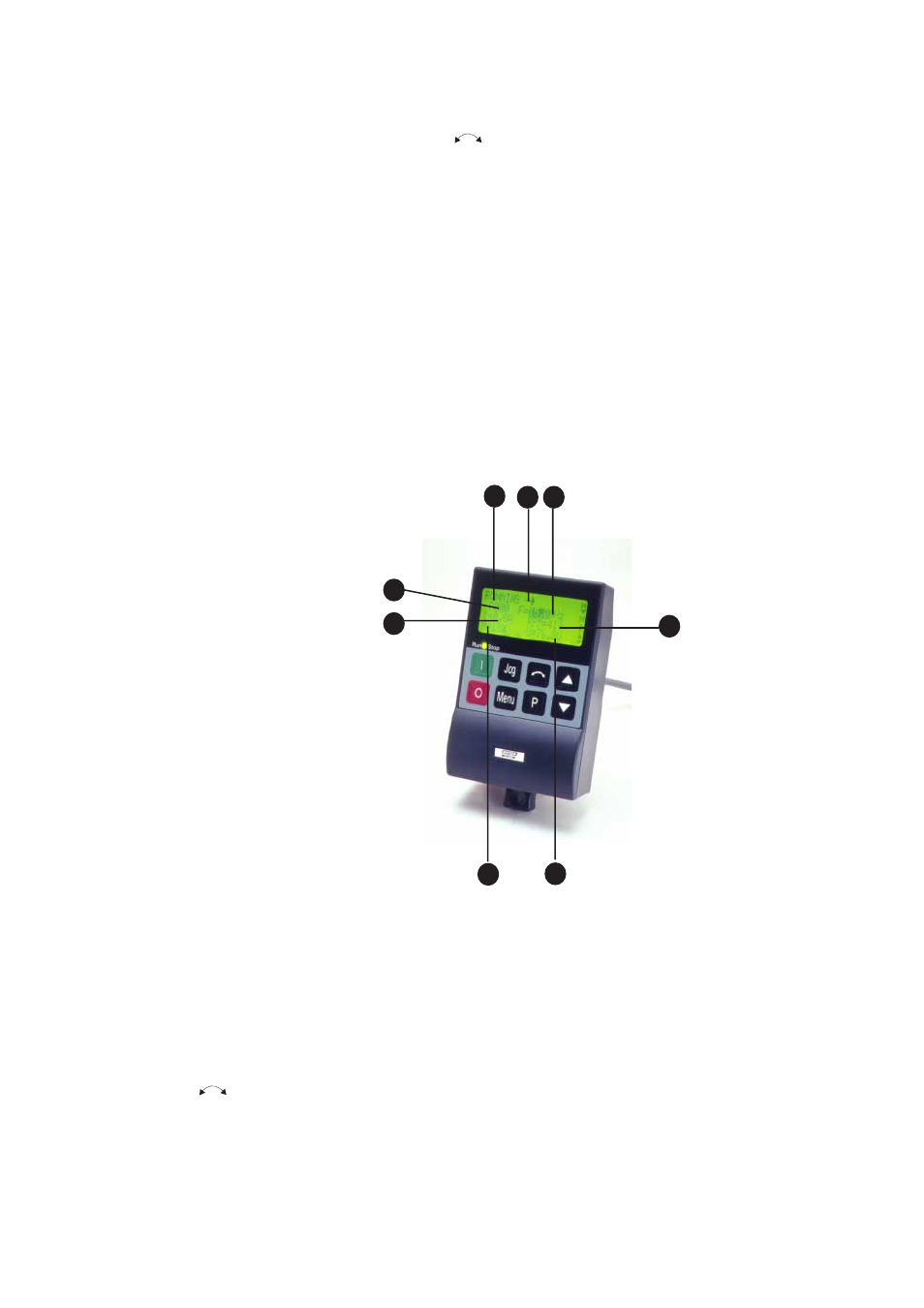

1 Intensité de courant moteur
2 Numéro de paramètre
3 Etat courant
4 Sens du moteur
5 F = courant, S = fréquence point de consigne
6 Régime moteur
7 Tension moteur
8 Couple moteur (% max.)
Autres fonctions de l’OPm2
Les réglages des paramètres peuvent être entrés à l’aide des trois boutons (P, I et J ) figurant sur le panneau avant.
Les numéros et les valeurs des paramètres sont indiqués sur l’affichage à DEL.
Si vous appuyez sur le bouton Jog lorsque le variateur est à l’arrêt, celui-ci se met en marche et fonctionne à la petite fréquence de
5 Hz prédéfinie en usine. Le variateur s’arrête dès que le bouton est relâché. Appuyer sur ce bouton lorsque le variateur est en
marche, est sans effet. Il est désactivé si P123 = 0.
•
Appuyez sur I pour mettre le variateur en marche. Il est désactivé si P121 = 0
•
Appuyez sur O pour arrêter le variateur.
•
Appuyez sur pour changer le sens de rotation du moteur. Le sens ARRIERE est indiqué par un signe moins (valeurs
<100) ou une virgule décimale clignotante (valeurs > 100). Il est désactivé si P122 = 0.
•
Appuyez sur I pour AUGMENTER la fréquence. Est utilisé pour passer à des numéros ou valeurs de paramètre supérieurs
lors de la procédure de paramétrage. Est désactivé si P124 = 0.
•
Appuyez sur J pour REDUIRE la fréquence. Est utilisé pour passer à des numéros ou valeurs de paramètre inférieurs
lors de la procédure de paramétrage. Est désactivé si P124 = 0.
•
Appuyez sur P pour accéder aux paramètres. Est désactivé si P051 - P053 = 14 lorsque des entrées numériques sont
utilisées.
5
2
1
8
4
6
7
3
