Reliez les deux extrémités de l'élément du tube à la conduite de fluide en utilisant une
came femelle 3/4" et des raccords rainurés.
18 Installation d'une tête
de pompe d'extension

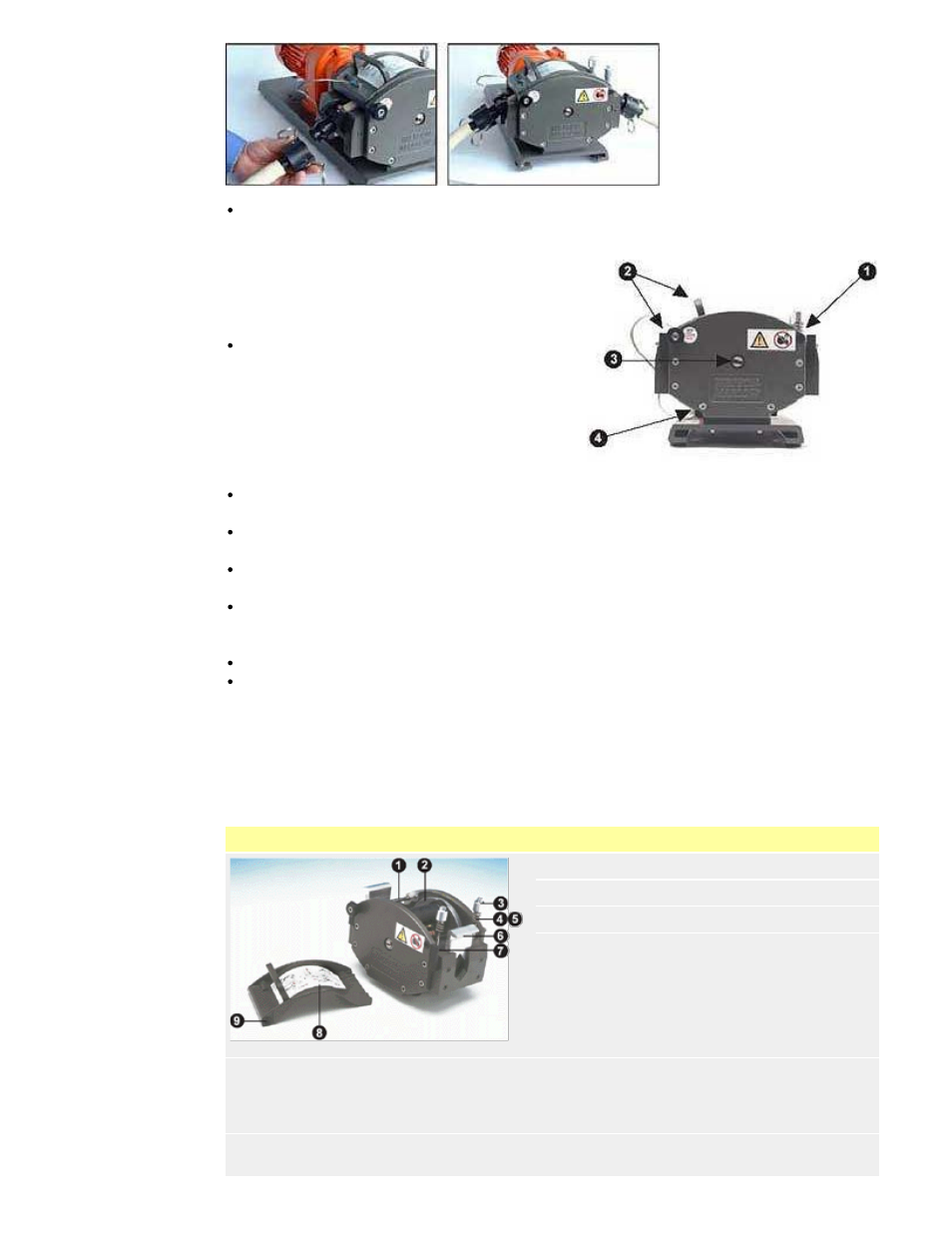

Sur la première tête de pompe, ôtez le
bouchon du trou taraudé situé dans le coin
supérieur droit de la plaque avant de la tête de
pompe (1), le boulon de fixation du rail ainsi
que le rail lui-même (2), le bouchon du trou
taraudé situé sur l'arbre central (3), la vis
d'assemblage à tête creuse M8 x 16 située au
niveau de la partie inférieure gauche de la première tête de pompe (4).
Lubrifiez le crabot de l'arbre de transmission de la tête de pompe d'extension avec la
graisse fournie.
Appliquez une dose d'adhésif frein-filet sur la vis d'assemblage à tête creuse M8 x 16
dans le coin supérieur droit de la plaque arrière de la tête de pompe d'extension.
Alignez le crabot de l'arbre de transmission de la tête de pompe d'extension sur
l'encoche située sur l'arbre de transmission de la première tête de pompe.
Fixez la tête de pompe d'extension à la première tête de pompe. Assurez-vous que la
plaque arrière de la tête de pompe d'extension est bien contre la plaque avant de la
première tête de pompe.
Serrez légèrement la vis d'assemblage à tête creuse avec la clé Allen 6 mm fournie.
Appliquez une dose d'adhésif frein-filet à la vis d'assemblage à tête creuse M8 x 170 sur
la partie inférieure gauche de la plaque avant de la tête de pompe d'extension, et
serrez-la à la suite avec la vis d'assemblage M8 dans la plaque arrière.
19 Pièces de rechange de la tête de pompe :
tube continu
Modèles 701RB, 701RBX, 701RBG
1 MRA0027A Bloc Pivot
1 MRA0034A Bloc Pivot ~701RX
2 MRA0021A Bloc rotor
2 MRA0036A Bloc rotor ~ 701RX
3 701RB, 701RBX:
MRA0104A
701RBG:
MRA0295A
Bloc écrou ~ tube
mural 4,8 mm
3 MRA0103A Bloc écrou ~ tube
mural 3,2 mm
