Manuel d'utilisation de la pompe Watson-Marlow qdos30 PROFIBUS 32
14.9 Données de paramètres d'utilisateur

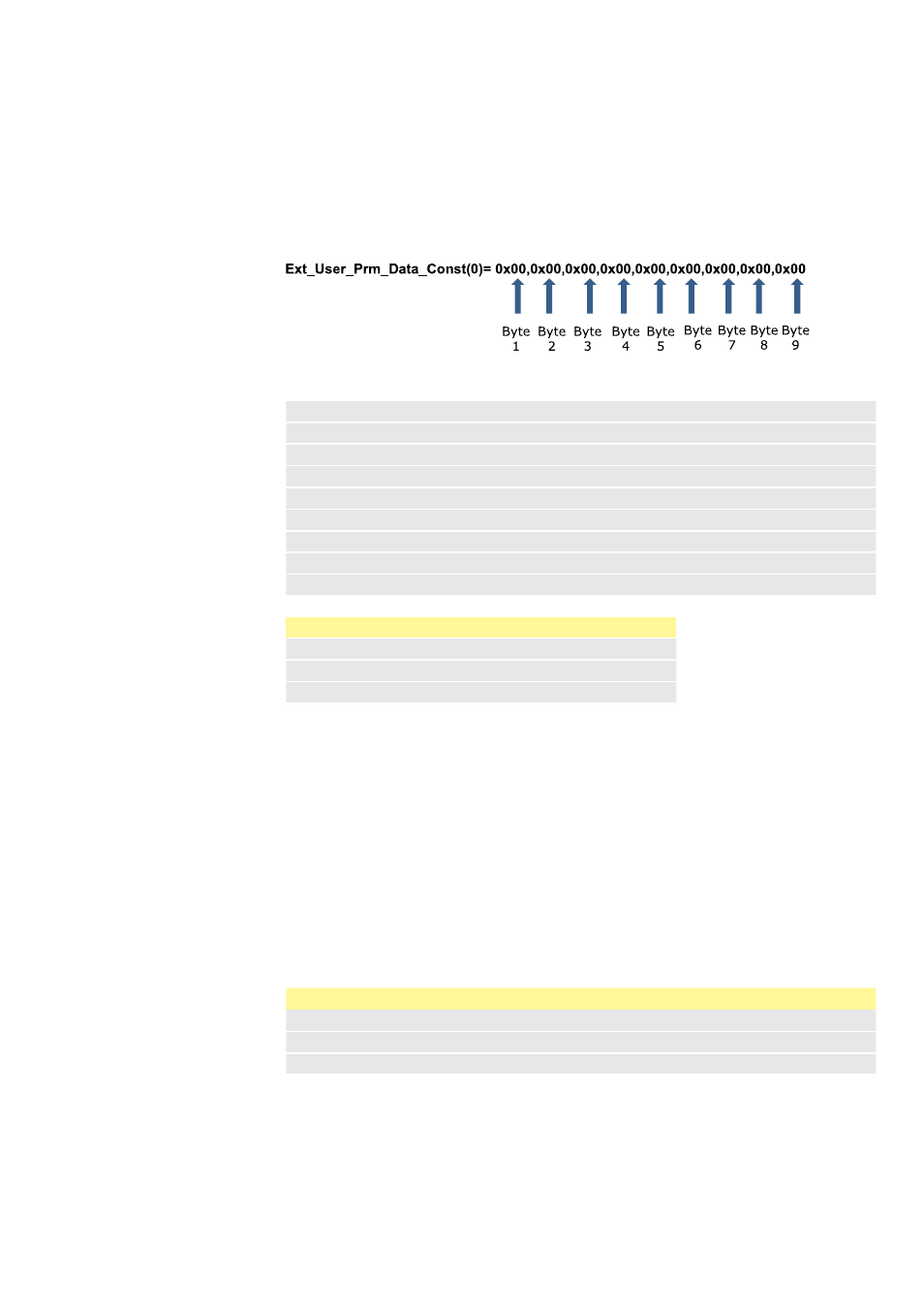

Les données de paramètres d'utilisateur peuvent être définies en saisissant les
valeurs dans la ligne ‘Ext_User_Prm_Data_Const(0)’ du fichier GSD, comme l'indique
l'exemple ci-dessous. Les octets correspondants sont présentés dans le tableau.
Aucune autre modification ne doit être apportée au fichier GSD et Watson-Marlow
décline toute responsabilité en cas de panne de la pompe due à la modification du
fichier GSD.
8 bits Octet 1 Modèle de pompe
8 bits Octet 2 Type de tête
8 bits Octet 3 Vitesse min. (Octet élevé de 16 bits non signé)
8 bits Octet 4 Vitesse min. (Octet faible de 16 bits non signé)
8 bits Octet 5 Vitesse max. (Octet élevé de 16 bits non signé)
8 bits Octet 6 Vitesse max. (Octet faible de 16 bits non signé)
8 bits Octet 7 Fail safe
8 bits Octet 8 Vitesse Fail safe (Octet élevé de 16 bits non signé)
8 bits Octet 9 Vitesse Fail safe (Octet faible de 16 bits non signé)
Modèle de pompe et type de tête
Valeur
Description
0x03 Qdos 30 Drive
0x30 Octet 5, 6 Tête de pompe ReNu 30
Réglage des vitesses Min/Max
Les paramètres Vitesse Min/Max permettent de configurer les vitesses minimale et
maximale depuis l'interface PROFIBUS. Les valeurs ne sont utilisées que si le bit
correspondant dans le mot de contrôle est activé et si elles ne sont pas égales à zéro.
Les valeurs sont des valeurs de 16 bits non signées au format 1/10ème de la vitesse
de la tête exprimée en tr/min.
Interruption avec protection simultanée (Fail safe)
Le paramètre utilisateur Fail safe permet de déterminer la marche à suivre en cas
d'interruption de communication PROFIBUS. L'octet Fail safe est configuré comme
indiqué dans le tableau suivant. Si aucun bit n'est paramétré ou si le profil binaire
est invalide, la fonction Fail safe interrompt la pompe.
Bit Description
0 Continue de fonctionner en appliquant la dernière vitesse demandée
1 Continue de fonctionner en appliquant la vitesse de Fail safe
2-7 Réservée
Vitesse de Fail safe
Le paramètre Vitesse de Fail safe permet de définir la vitesse à laquelle le pompe doit
fonctionner en cas d'erreur de communication PROFIBUS et si bit 1 du paramètre
d'utilisateur Fail safe est défini.
