Manuel d’utilisation des pompes Watson-Marlow 520SN IP66/NEMA 4X 16
10 Branchements électriques

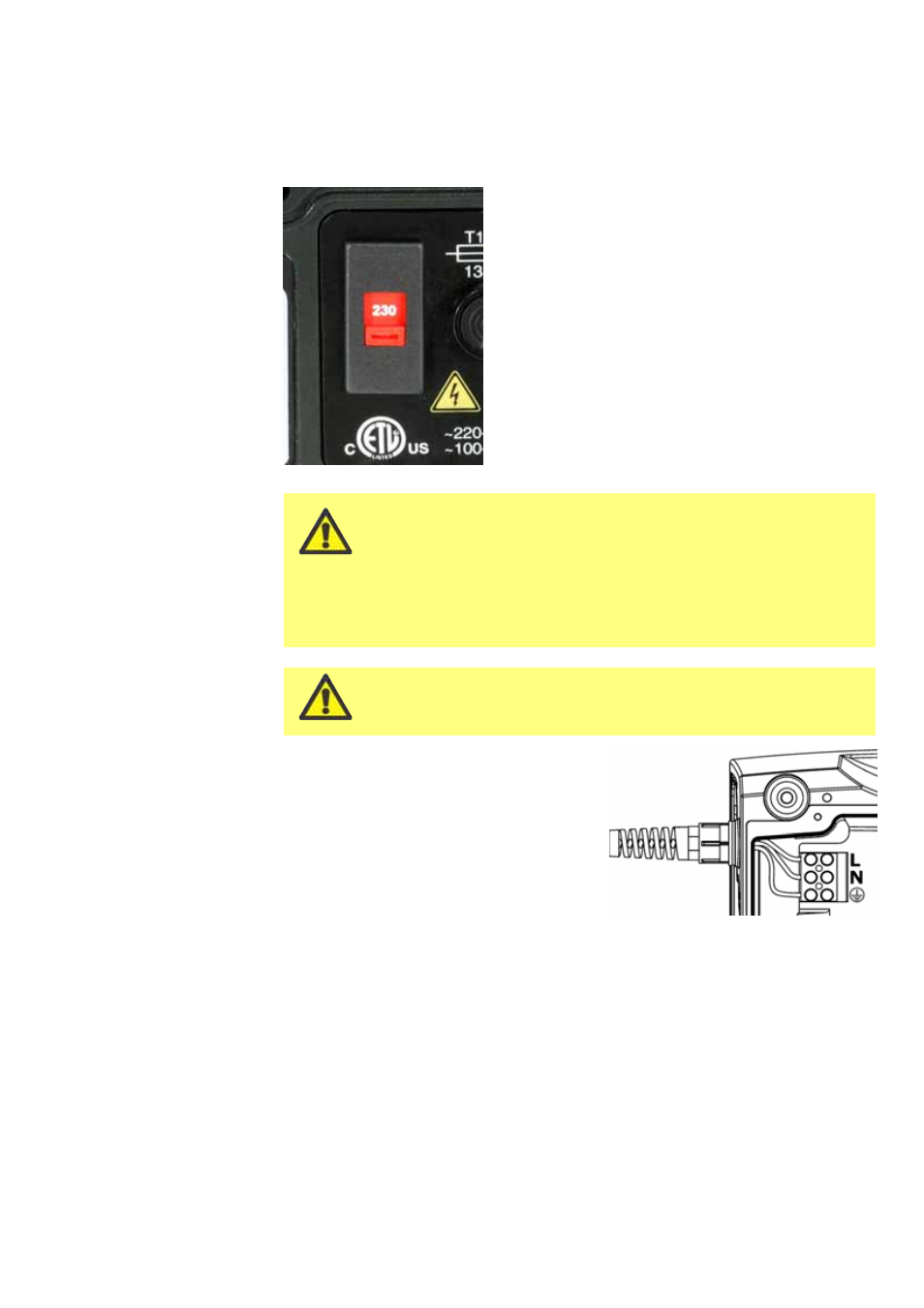

Le sélecteur de tension est monté dans la plaque de
commutation à l’arrière de la pompe, et protégé de
l’eau par le module 520N. Pour pouvoir accéder à la
plaque de commutation, il faut retirer le module.
Référez-vous à la section 17 Dépose et réinstallation
du module 520N. Réglez le dispositif de sélection de
tension sur 115 V pour le courant de secteur 100-
120 V 50/60 Hz ou 230 V pour le courant de secteur
200-240 V 50/60 Hz. Vérifiez toujours le commuta-
teur de sélection de tension avant d’opérer le rac-
cordement sur secteur.
Effectuer les connexions appropriées sur un circuit
d’alimentation de secteur monophasé.
Nous recommandons l’utilisation d’onduleurs vendus
dans le commerce lorsque la pollution
électromagnétique est excessive.
Le commutateur de sélection de tension n’est pas visible
une fois que le module 520N est en place. Ne mettez pas
la pompe sous tension tant que vous n’avez pas vérifié
que son réglage convient à votre alimentation secteur ;
pour ce faire, déposez le module, vérifiez la position du
commutateur et remettez le module en place. Référez-
vous à la section 17 Dépose et réinstallation du module
520N.
Cordon d’alimentation : La pompe est
fournie équipée d’un presse-étoupe de
câble et d’un cordon d’alimentation de
2,8 m environ. Cordon d’alimentation
recommandé : H05RN-F3G0.75 ; SJTW
105C 3-18AWG ; dia. ext. max 8 mm.
Ce schéma illustre les connexions du câble
vues de dessous avec le cache de carte
d’interface déposé.
Les câbles d’alimentation des pompes de
spécification NEMA 4X sont équipés d’une
prise secteur standard pour les Etats-
Unis. Les pompes à spécification IP66 sont
fournies sans prise. Les couleurs utilisées
pour le câble d’alimentation sont : brun -
sous tension ; bleu - neutre ; vert et jaune
- terre.
