Têtes de pompe Watson-Marlow 400D1, 400DM2 et 400DM3 : consignes d’utilisation 3

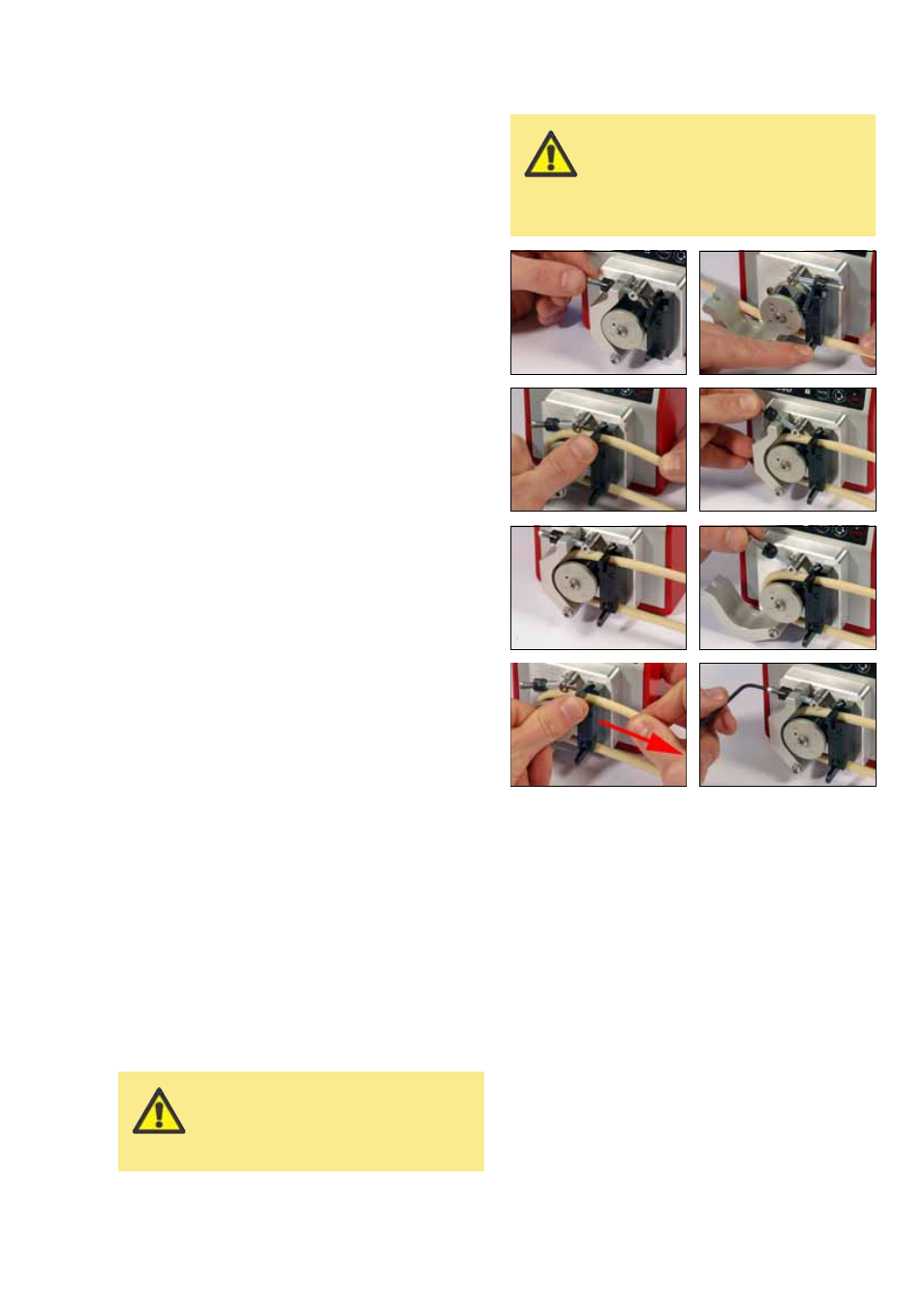

3.4 Chargement et
retrait du tube pour la
tête de pompe 400D1
Sortez la goupille à ressort pour libérer le
stator.
Avant d’installer le tube, veillez à avoir assez de
longueur de tube d’aspiration et de refoulement
pour pouvoir le connecter aux autres éléments
ou pour qu’il puisse atteindre le réservoir
d’aspiration et le point de refoulement.
Placez le tube du côté aspiration de la pince de
maintien. Acheminez le tube autour du rotor, en
maintenant une tension raisonnable de sorte
que le tube repose contre le rotor. Insérez-le
ensuite dans la pince de maintien du côté
refoulement. Après avoir mis le tube en place,
vérifiez qu’il n’est pas entortillé, ni plié, car cela
aurait pour effet de réduire sa durée de vie.
Vérifiez que le tube est aligné centralement sur
le stator et bien en place dans les pinces de
maintien.
Replacez le stator autour du rotor et réinsérez
la goupille à ressort dans son logement.
Pour retirer le tube, inversez la procédure.
Remarque : Un serrage trop important de la
goupille à ressort du stator endommagerait le
tube et la tête de pompe.
Tension du tube
Pour les tubes Marprene : Après 30 minutes de
fonctionnement de la pompe, retendez le tube
dans la tête de pompe. Pour cela, sortez la
goupille à ressort du stator et tirez délicate-
ment sur le tube du côté refoulement. Cela
permet de contrebalancer le phénomène normal
de détente qui se produit avec les tubes
Marprene et qui pourrait passer inaperçu et
raccourcir la durée de vie du tube.
Retrait du tube
Sortez la goupille à ressort pour libérer le stator
et sortez le tube des pinces de maintien.
Isolez toujours la pompe du
secteur avant d’ouvrir le dis-
positif de protection et
d’effectuer le positionnement,
la dépose ou la maintenance
de la pompe.
00:30:00
Un serrage trop important de
la goupille à ressort du stator
endommagerait le tube et la
tête de pompe.
3.5 Vérification des
tubes 400DM2 et
400DM3
Les têtes de pompe 400DM2 et 400DM3 sont
prévues pour une utilisation exclusive avec des
tubes d’admission à trois couronnes. Chaque tube
d’admission à trois couronnes présente deux sec-
tions de pompage. Un débit réduit dans l’une des
sections indique que le tube est usé. Il convient
alors de changer de section et d’utiliser la seconde.
Après avoir changé pour la seconde section, vérifiez
que la première section du tube n’est pas compro-
mise par la pression normale. Si tel est le cas, rem-
placez la section complète du tube.
