Tête de pompe Watson-Marlow 102R : consignes d’utilisation 2
3.3 Conditions de
pompage de 102R :
pression et viscosité
Les pompes 120F, 120S et 120U équipées d’une
tête de pompe 102R ne peuvent être utilisées
qu’avec du tube Pumpsil.
Les pompes 120S et 120U doivent fonctionner
dans le sens anti-horaire pour monter à des
pressions jusqu’à 2 bars. Le modèle 120F est
une pompe de transfert à pression -
atmosphérique uniquement.
Toutes les valeurs de pression indiquées dans le
présent manuel à partir desquelles ces valeurs
de performance et de durée de vie ont été
calculées, sont des pressions de moyenne
quadratique (RMS) permettant d’obtenir une
pression de valeur plus constante que celles
indiquées sur le plan de la pression maximale.
La pression RMS est similaire à la valeur que
vous lisez sur une jauge analogique non
vibrante.
Toujours prévoir au moins un mètre de
canalisation souple en sortie de pompe. Cela
contribuera à minimiser les pertes d’impulsion
et les pulsations dans la tuyauterie. Ceci est
particulièrement important lorsque des fluides
visqueux et des tubes rigides sont utilisés.
3.4 Installation de la
tête de pompe 102R
Une installation correctement réalisée vous
assurera une durée de vie des tubes la plus longue
possible. Aussi vous est-il vivement conseillé de
suivre les consignes ci-dessous :
Evitez les coudures serrées, les restrictions et
les longueurs excessives de tuyau de diamètre
inférieur à celui du tube de la tête de pompe.
Vérifiez que la tuyauterie de connexion et les
fixations sont de type approprié pour accom-
moder la pression prévue dans les conduites.
Si des tubes rigides sont très proches de la tête
de pompe, une longueur démontable simplifiera
le changement de tube.
Isolez toujours la pompe du
secteur avant d’ouvrir le
dispositif de protection et
d’effectuer le positionnement,
la dépose ou la maintenance
de la pompe.

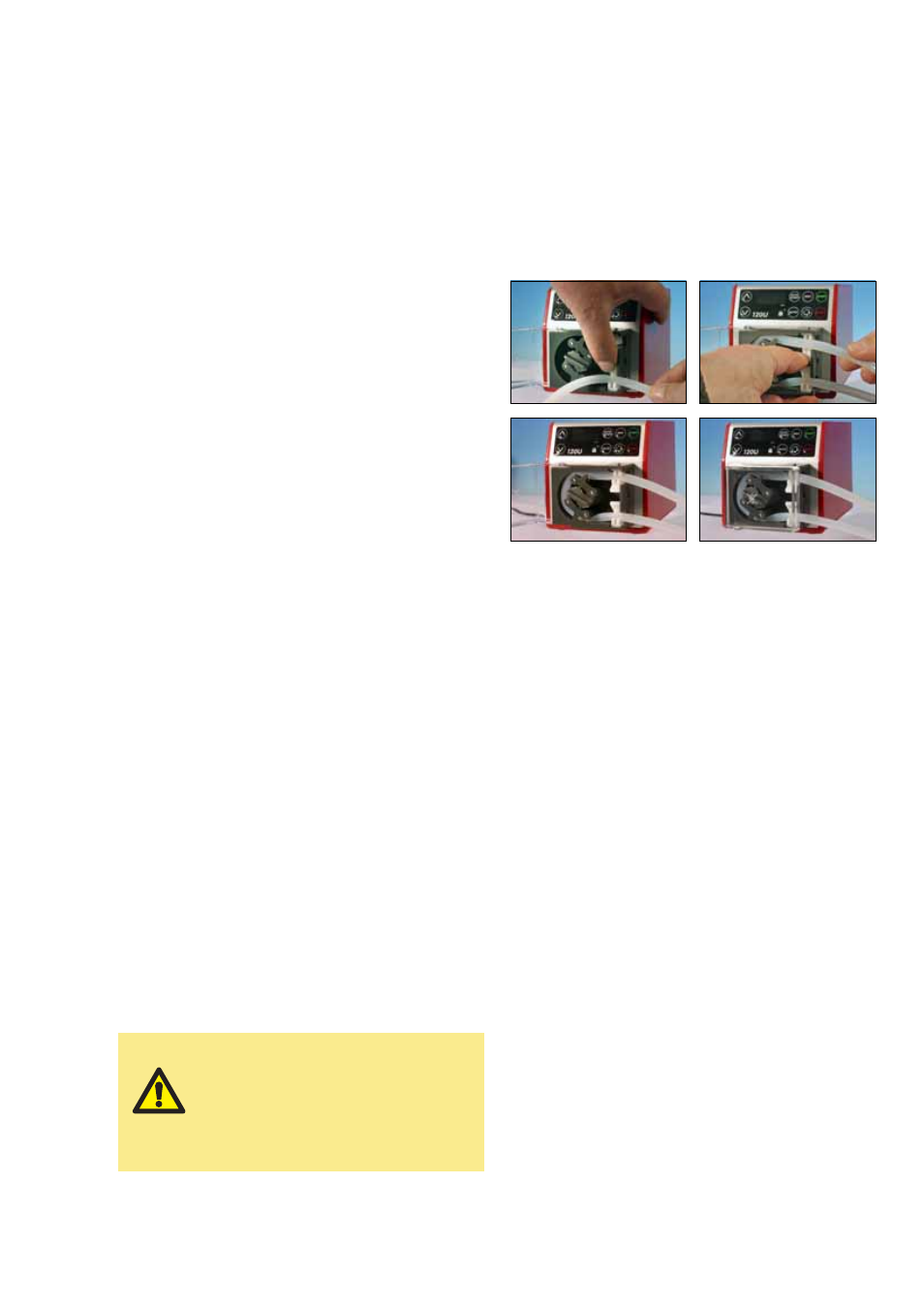

3.5 Chargement et
retrait du tube
Insérez une extrémité du tube dans l’une des
pinces de maintien à ressort. Pivotez le rotor à
la main et faites passer le tube autour du
stator.
Insérez l’autre extrémité du tube dans la
seconde pince de maintien à ressort, en veillant
à ce que le tube soit normalement tendu dans
la tête de pompe pour éviter de l’endommager.
Pour retirer le tube, inversez la procédure.
