Step 2

Connecting The Subwoofer

A) Line Level Connection (known as "Low-Level"):

Connect the audio/video receiver or processor’s subwoofer output, to the
Ultimate Subwoofer’s input.

B) Speaker Level Connection (known as "High-Level").

Connect the audio/video receiver’s Left/Right main channel outputs to the
Ultimate L/R Speaker Level Inputs. Make sure to connect "+" (Red) to "+" (
Red), and "-" ( Black) to "-" (Black). (Optionally, you may connect your
Left/Right speakers as shown below).

High-Level connection Tip:

When using small satellite speakers, connecting the Ultimate subwoofer with the
Speaker Level inputs and then connecting L/R satellites to the "Speaker out" will
automatically limit the low frequency sent to the small speakers with the high-
pass filter built into the Ultimate subwoofer. This is helpful to small speakers, in
that they will then not be required to reproduce frequencies that may be beyond
their operating range.

You may now plug your subwoofer’s power cord to the A/C
wall outlet.

You are now ready to use your new Ultimate subwoofer.

Étape 2

Reliez le caisson sous-grave

A) Raccordement avec l’entrée de bas niveau (RCA) ("Low level in"):

Reliez la sortie RCA caisson sous-grave du récepteur ou le processeur
audio/vidéo, à l'entrée de bas niveau du caisson.

B) Raccordement avec l’entrée de niveau haut-parleur
(Spkr-in):

Reliez les sorties principales droite/gauche du récepteur audio/vidéo aux entrées
de niveau haut-parleur (Spkr-in) droit/gauche. Assurez-vous de bien relier la
borne " + " (rouge) à " + " (rouge), et la borne " -" (noir) à " - " (noir).

Conseil pratique pour le raccordement avec niveau haut-par-
leur:

Si vous utilisez des haut-parleurs satellites de petite taille, vous pouvez relier le
sous grave avec l’entrée de niveau haut-parleur, et puis relier les satellites de
gauche/droit à la sortie de niveau haut-parleur. Ceçi à pour effet de limiter
automatiquement les basses fréquences envoyées aux satellites avec le filtre
passe-haut intégré du caisson. Dans ce cas, les haut-parleurs ne seront pas exigés
de reproduire des fréquences qui peuvent être au-delà de leur plage de fonction-
nement.

Vous pouvez maintenant brancher le cordon AC du caisson à la
prise murale.

Vous êtes maintenant prêt à utiliser votre nouveau caisson sous-grave.

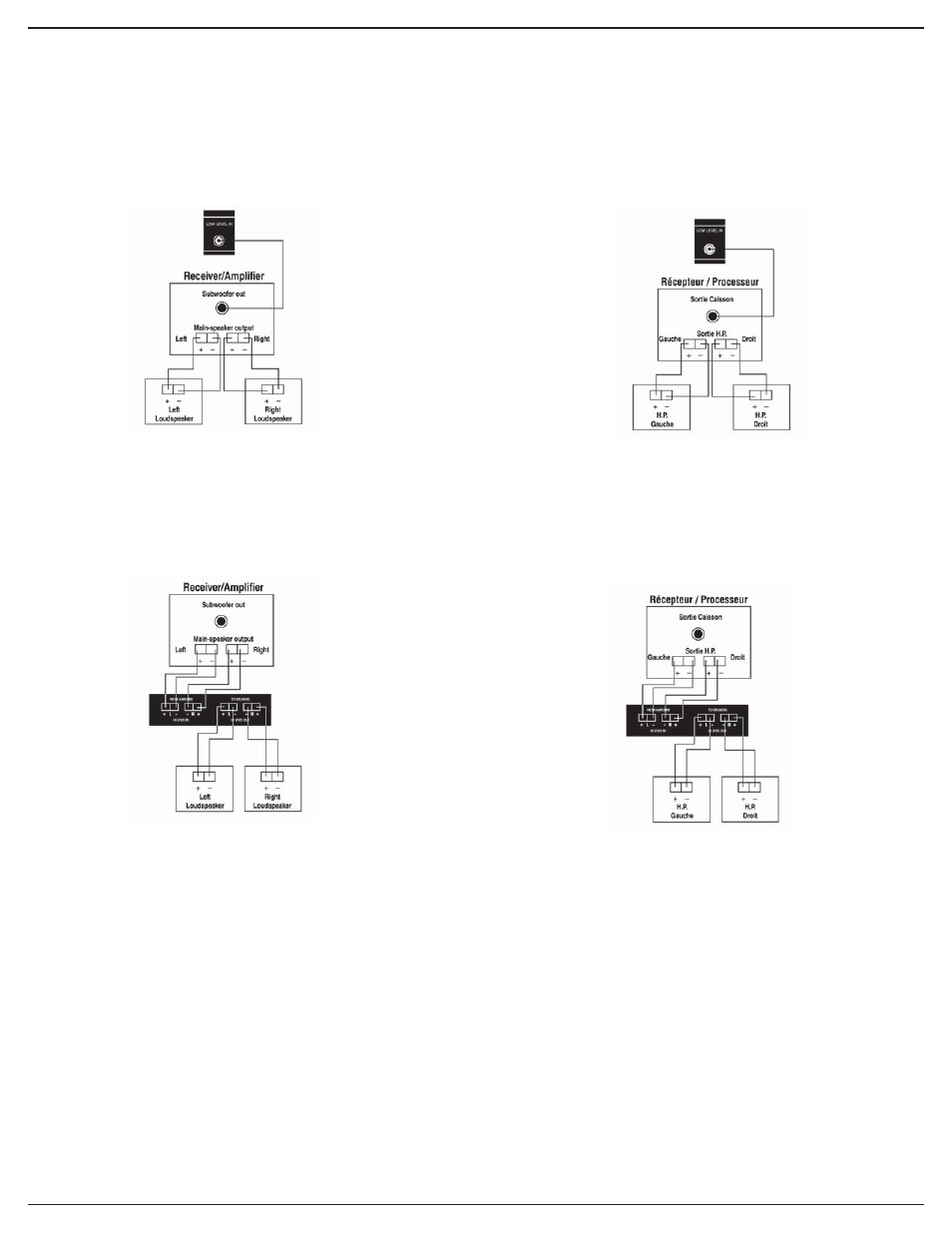

Subwoofer Line-Level/Low-Level Input

Entrée sous-grave de bas niveau

Subwoofer High-Level/
Speaker-Level Input

Entrée sous-grave de
niveau haut-parleur
