Dissipateur
thermique
Ventilateur du
dissipateur
thermique
protège
doigt
Trou fourni
pour le montage
du capteur de
température
Plaque à
bornes
Couvercle de
la plaque à
bornes
Plaque
froide

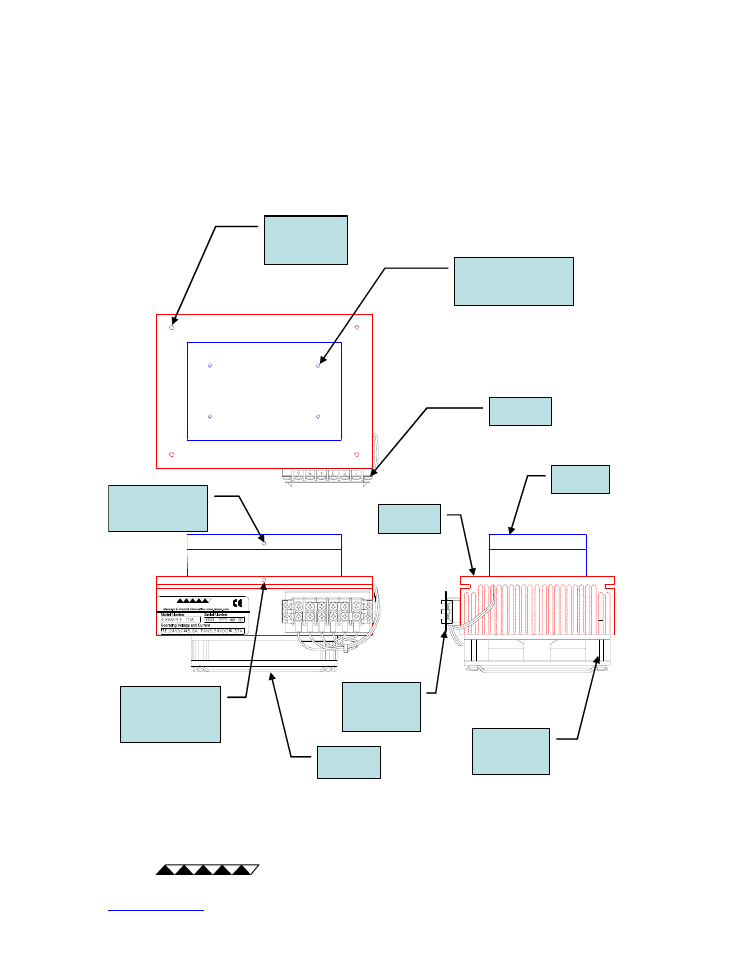

Terminologie TCA CP-xxx
Trou fourni
pour le montage
du capteur de
température
Trou de montage
du TCA (fileté ou
débouchant),
typique
Trou fileté pour montage de
la pièce à la plaque
(emplacement et type
varient)
