LIMITEUR

ON/OFF/

LINKED

Levier avec 3 positions:

Commute les limiteurs de la sortie principale gauche et droite ON et OFF.

L'utilisation de ses limiteurs de très haute qualité vous aide à éviter une

surcharge de la sortie ou de l'entrér de votre enregistreur. Lorsque vous

avez besoin d'une limitation stéréo équilibrée, utilisez la position "LINKED"

ALIMENTATI

ON

EXT/OFF/

BATT

Levier avec 3 positions:

Enclenche l'unité ON ou OFF. En position BATT, l'alimentation est tirée des

trois C-Cells (piles non-rechargeables ou NiCd) du compartiment batterie. La

position EXT est mise lorsque vous utilisez une source d'alimentation

externe.

(BATT

TEST)

ECO

BARGRAPH

Levier avec 3 positions:

En position BATT TEST, l'indicateur de niveau supérieur indique le voltage

moyen des piles. La position ECOnomie sauve la batterie en allumant deux

LEDs seulement sur chaque ligne de l'indicateur au contraire de la barre

complète en position BARGRAPH.

Casier

batteries

Seulement 3 C-Cells suffisent pour alimenter le SX-PR4.

Soyez certains que les piles suivent les indications de direction. Notez que

l'autonomie du NiCd est quelque peu plus courte que celle des piles.

Il est possible de recharger des batteries NiCd dans le SX-PR en utilisant

une source externe. Pour configurer votre SX-PR en chargeur, positionnez le

commutateur interne sur "ON". La recharge est possible lorsque l'unité est en

utilisation ou éteinte.



Attention: Ne rechargez pas les piles non-rechargeables!. Ceci peut être

dangereux et détruire le SX-PR. Toujours les enlever lorsque votre

bouton interne est sur ON pour la recharge utilisant un adaptateur AC/DC

externe. Toujours les enlever lorsque vous utilisez l'adaptateur AC/DC

externe (SX009154) si votre SX-PR est configuré en chargeur.

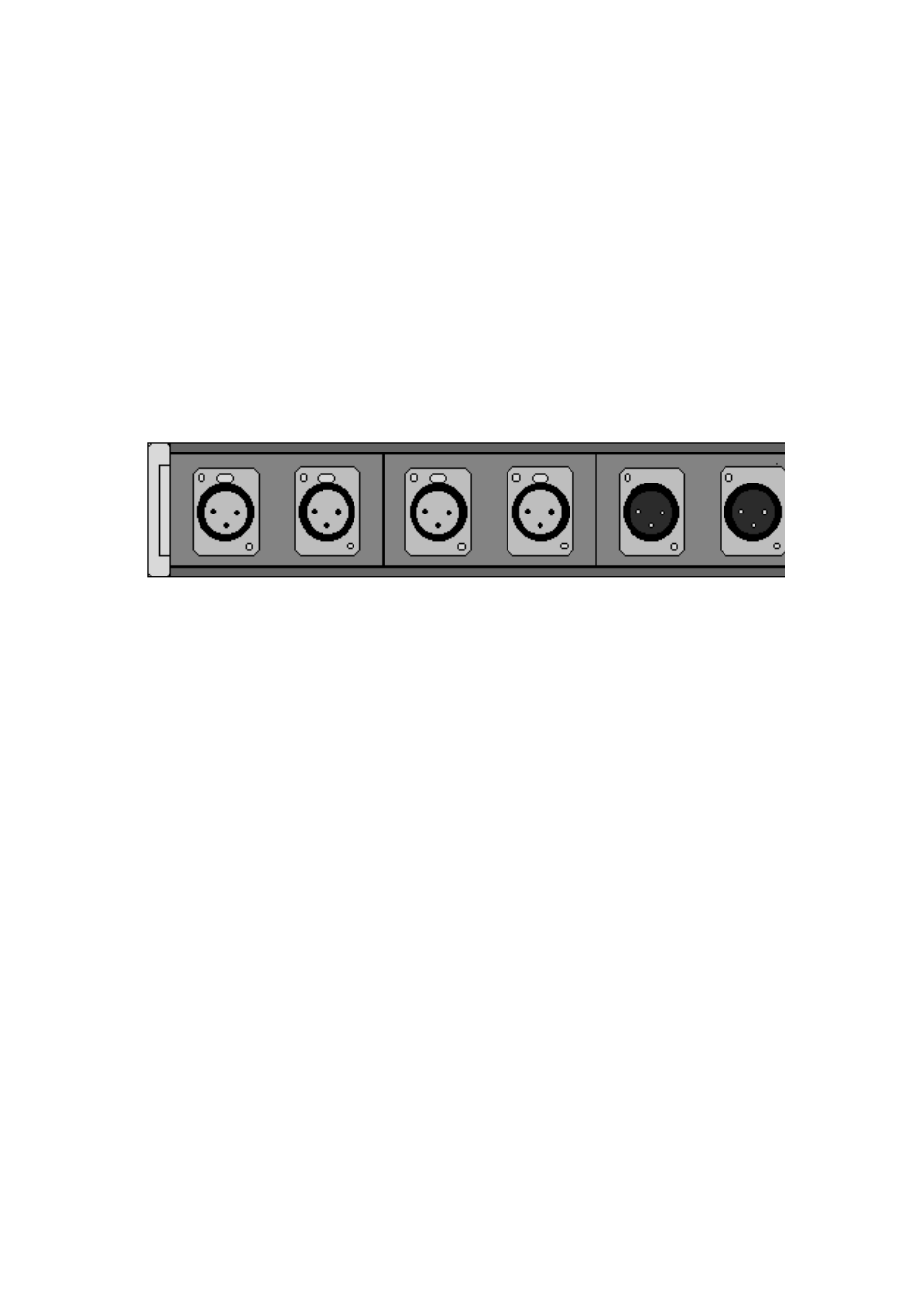

Panneau arrière

SORTIES

PRINCIPALES

Les connecteurs XLR fournissent le signal à un niveau maximum de

+18dBu (600W ) Une connection asymétrique est possible en connectant

l'une des pin à la terre (observez la phase correcte).

0/-60dB

Afin d'adapter les sorties aux entrées micro de l'enregistreur, le niveau

peut être abaissé de 60 dB.

PHONE

Sortie casque (6,3mm/ .25 inch jack) max.+15dBu (200W )

EXT. PSU

Prise-Coax (5,5mm with center pin 2,1mm) 6-12V DC max 500A.

ACCESSORY

Le Sub-D-connecteur 9-fiches

fournit une sortie symétrique

supplémentaire et l'entrée pour le

retour cassette (+6dB).



1 Output R lo ( XLR Pin 3)

2 Ground

3 Output L lo (XLR Pin 3)

4 Tape return L

5 Tape return R

6 Output R hi (XLR Pin 2)

7 Output L hi (XLR Pin 2)

8 Ground

9 Ground Tape return



4. Mécanique

Les modules sont maintenus ensemble par 4 barres vissées à gauche et à droite de chaque côté

des panneaux. Une cinquième barre est utilisée pour maintenir les couvercles protégeant la

batterie et les boutons de réglage moins utilisés sur les modules d'entrées.

Cette construction permet de changer la dimension de votre mixer en ajoutant ou enlevant un

module d'entrée ou, si désiré, le changer pour en faire un mixer pour main gauche.

La connection électronique entre les modules est faite par des connecteurs 10 pin reliés qui

requièrent une attention spéciale dans le cas d'un démontage de l'appareil.
