wes-2000
Instructions
d’installation
des Urinoirs
Waterfree
Les informations de ce document sont sujettes à changement sans préavis. 2006 Sloan Valve Company. Tous droits réservés. 0816579, Rev 0 (10/06)
18”
(457 mm)

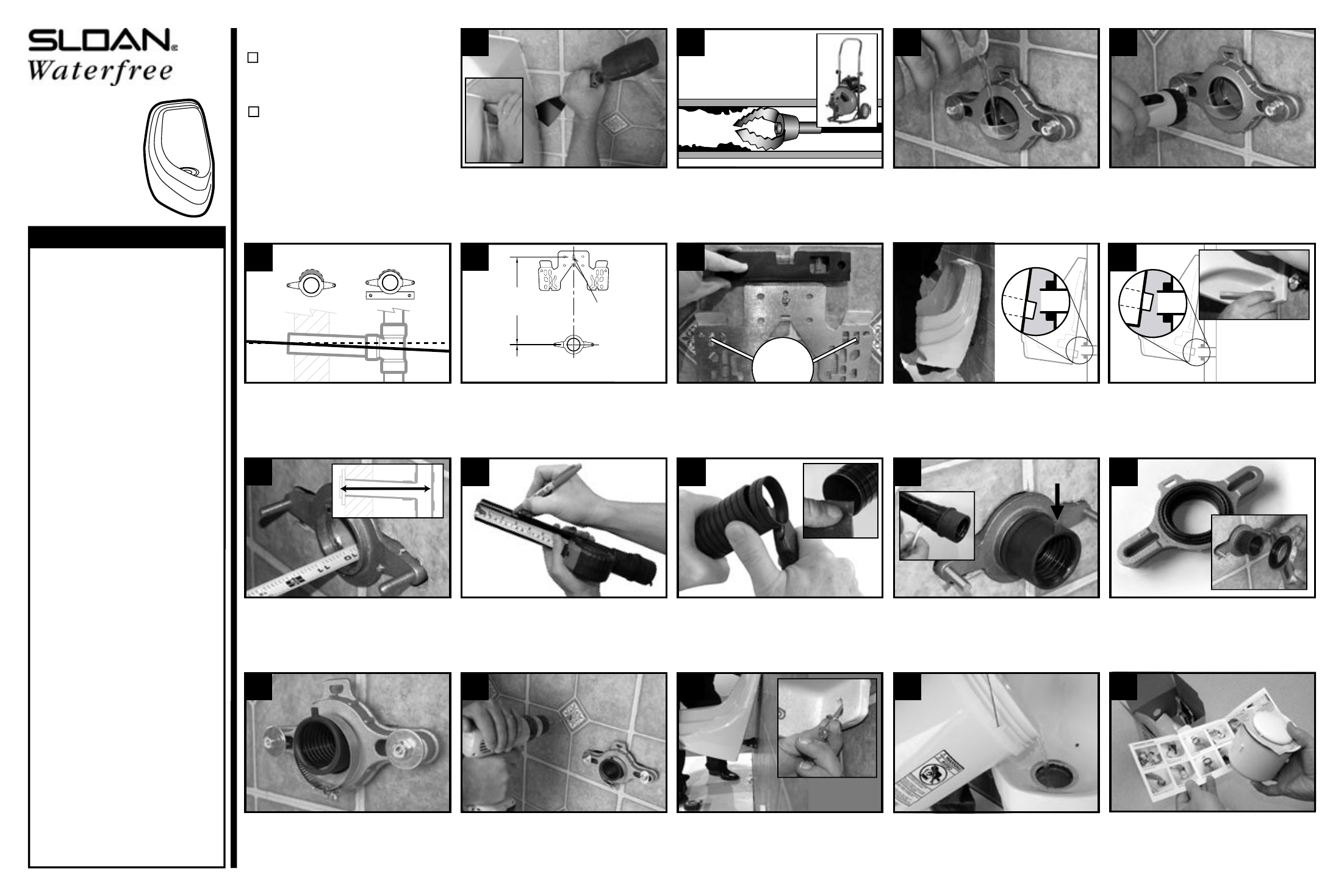

Avant de commencer l’installation:
Vérifier la hauteur du tuyau de
renvoi pour que le rebord soit à 24”
(17” pour ADA)
Fermer l’alimentation d’eau et la
boucher avec le bouchon chromé
(fourni)
Trancher le calfatage existant et enlever
la cuvette à l’aide d’un maillet et d’un
couteau à mastic. Démonter les supports,
gratter le calfatage et nettoyer le mur. IMPORTANT: Utiliser une machine
motorisée pour soigneusement nettoyer
l’intérieur de la tuyauterie. Nettoyer de 8 à
12 mètres et rincer pour lessiver les débris. Nettoyer la surface de la bride existante et
y monter la bride de laiton fournie, munie
du capuchon d’inspection transparent.
Verser lentement de l’eau dans le renvoi. À l’aide d’une lampe de poche s’assurer
d’avoir une bonne pente descendante. Il ne
devrait pas y avoir d’eau dans le capuchon
d’inspection transparent ou dans le tuyau.
Enlever la bride après l’inspection
S’Il reste de l’eau, ajuster le drain pour qu’il
soit en pente (le code exige une pente de
1/4” au pied). Sceller l’ouverture autour du
tuyau de renvoi conformément au code. Mesurer et marquer la hauteur du renvoi.
Percer un trou à l’aide d’une mèche à
maçonnerie de 5/16” et y monter le support
avec un ancrage de plastique et une vis. Mettre le support à niveau, marquer, percer
et installer deux ancrage additionnels ainsi
que les vis. Les vis ne sont pas nécessaires
s’il y a des tiges de montage.
Trouver la profondeur du tuyau de renvoi
en relevant la distance entre le dos du té
sanitaire (ou coude) et le rebord avant de
la bride de laiton existante. À l’aide du tableau de gauche, trouver la
longueur de rallonge qu’il sera nécessaire
de couper du tube de rallonge fourni. Couper le tube de rallonge à l’aide d’un
couteau afin d’obtenir une coupe droite et
propre. Utiliser du papier sablé pour adoucir le
rebord. Lubrifier soigneusement l’extérieur du
manchon de caoutchouc et l’intérieur de
la surface cannelée. Insérer le tube et le
manchon en plaçant la flèche vers le haut.
Lubrifier le renvoi du boîtier. Monter la garniture, nervures vers
l’extérieur dans la bride de laiton fournie.
Installer la bride avec les noix et rondelles
sans la serrer à fond.
Installer la bande de serrage à vis sans la
serrer, la vis en bas.
Accrocher la cuvette au mur, aligner le
tuyau de sortie et puis enlever la cuvette et
ajuster le support tel que requis. Réaccrocher la cuvette et revérifier
encore l’alignement du renvoi. Marquer
l’emplacement des ancrages du bas de
la cuvette et décrocher la cuvette sans
bouger le support.
Percer les trous des ancrages du bas de
la cuvette et y monter les ancrages de
plastique. Accrocher la cuvette en insérant le tuyau
de renvoi dans le manchon. Monter les
vis du bas de la cuvette et leurs rondelles.
Serrer les noix de la bride et la vis de la
bande de serrage. Verser rapidement dans le boîtier 5 gallons
(18 litres) d’eau pour vérifier l’écoulement,
l’étanchéité et s’assurer qu’il ne reste
aucun liquide au fond du boîtier. Calfater la cuvette au mur. Installer la
cartouche en suivant les instructions
incluses avec la cartouche.
Tableau de coupe de la rallonge
Profondeur du
tuyau de renvoi . . . . . Couper
13 7/8” ou plus . . . . . . Ne pas couper
13 3/4” ou moins . . . . 1/4”
13 1/2” ou moins . . . . 1/2”
13 1/4” ou moins . . . . 3/4”
13”
ou moins . . . . 1”
12 3/4” ou moins . . . . 1 1/4”
12 1/2” ou moins . . . . 1 1/2”
12 1/4” ou moins . . . . 1 3/4”
12”
ou moins . . . . 2”
11 3/4” ou moins . . . . 2 1/4”
11 1/2” ou moins . . . . 2 1/2”
11 1/4” ou moins . . . . 2 3/4”
11”
ou moins . . . . 3”
10 3/4” ou moins . . . . 3 1/4”
10 1/2” ou moins . . . . 3 1/2”
10 1/4” ou moins . . . . 3 3/4”
10”
ou moins . . . . 4”
9 3/4” ou moins . . . . 4 1/4”
9 1/2” ou moins . . . . 4 1/2”
9 1/4” ou moins . . . . 4 3/4”
9”
ou moins . . . . 5”
8 3/4” ou moins . . . . 5 1/4”
8 1/2” ou moins . . . . 5 1/2”
8 1/4” ou moins . . . . 5 3/4”
8”
ou moins . . . . 6”
7 3/4” ou moins . . . . 6 1/4”
7 1/2” ou moins . . . . 6 1/2”
7 1/4” ou moins . . . . 6 3/4”
7”
ou moins . . . . 7”
6 3/4” ou moins . . . . 7 1/4”
6 1/2” ou moins . . . . 7 1/2”
6 1/4” ou moins . . . . 7 3/4”
6”
ou moins . . . . 8”
5 3/4” ou moins . . . . 8 1/4”
5 1/2” ou moins . . . . 8 1/2”
5 1/4” ou moins . . . . 8 3/4”
5”
ou moins . . . . 9”
4 3/4” ou moins . . . . 9 1/4”
4 1/2” ou moins . . . . 9 1 /2”
4 1/4” ou moins . . . . 9 3/4
4”
ou moins . . . . 10”
3 3/4” ou moins . . . . Ne pas utiliser
. . . . . . . . . le tube
Lame de 2”
Position incorrecte Position correcte
Agrandir
l’ouverture
Relever le renvoi et supporter
avec une plaque
Le tuyau de sortie doit
être enligné avec le
tuyau de renvoi
Vis
additionnelles
ici
16 5 /
8
” du plancher fini pour une hauteur
standard de rebord de 24”. (9 5 /
8
” pour ADA)
Monter un
ancrage de
plastique et
une vis ici
