Sim2 HT3000 - Manuel (Page 5)

5
ht3000e
1 4
2
3
1
5
6
7 13
+12V
USB 1.1 R/Pr
CONTROL (RS232)
GRAPHICS RGB
C/Y
B/P b
HV
S-VIDEO
AUDIO OU
T
HDMI 1
REMOTE
3
2 S-VIDEO
MENU
ESC
SOURCE
1
4
O
I
HDMI 2
MENU
12
10
9
13
11
16
17
18
14
15
19
20
• Lire et conserver cette notice.
Cette notice contient des informations importantes sur
l’installation et l’utilisation de l’appareil. Lire attentivement
les consignes de sécurité et les instructions d’utilisation
avant d’utiliser l’appareil. Conservez le manuel pour toute
référence futures.
• Éviter tout contact avec les parties internes des unités
A l’intérieur se trouvent des parties électriques alimentées
en tension dangereuse et des parties qui fonctionnent à
haute température. Ne pas ouvrir, contacter un personnel
agréé pour toute opération de réparation ou d’entretien.
L’ouverture comporte en outre la chute de la garantie.
• Dispositif de déconnexion du secteur.
Le dispositif de débranchement de l’unité du réseau est
la fiche du câble d’alimentation. Faites attention pendant
l’installation que les fiches des câbles d’alimentation et les
prises de l’installation électrique soient facilement acces-
sibles. Pour déconnecter l’unité des prises électriques tirez
les fiches, pas les câbles.

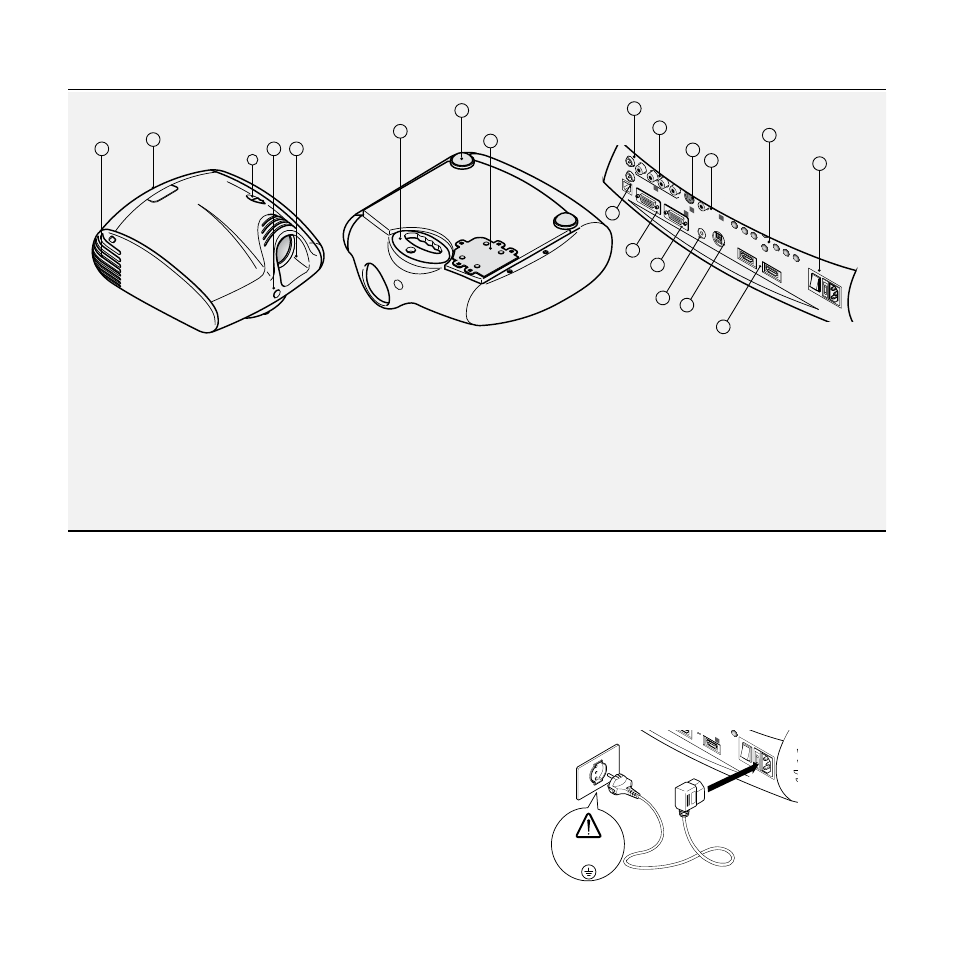

1 Objectif de protection.
 Bouton de règlage du lève-objectif.
 Récepteur frontal de la télécommande à rayons infrarouges.
4 Ouvertures d’entrée de l’air de refroidissement.
5 Pieds d’appui réglables en hauteur.
6 Poignées de transport.
7 Compartiment d’accès pour changement de lampe.
8 Prise de ligne avec fusible de protection.
9 Interrupteur de ligne.
10 Pupitre de commande 11 Entrée vidéo composite.
1 Entrée S-Video.
1 Entrée RGB / composants YPrPb.
14 Entrée HDMI 1 et HDMI
15 Sortie audio.
16 Entrée télécommande
17 Entrée VGA
18 Interface série RS.
19 Interface USB 1.1
0 Sortie pour l’actionnement des écrans motorisés.
PROJECTEUR
• Utiliser uniquement le type d’alimentation indiqué.
Reliez les unités à un réseau d’alimentation d’une tension-
nominale comprise entre les valeurs 100-40 Vac, 50/60
Hz et munie d’une mise à la terre. Si vous n’êtes pas certain
du type d’alimentation, consulter un technicien qualifié.
Veillez à ne pas surcharger la prise ou un prolongateur
éventuel.
• Branchement de l’unité au réseau électrique.
Exécutez la connexion comme indiqué Fig. .
100-240 Vac
50/60 Hz
HDM I 1
ESC
SOU RCE
5
0
I
HDM I 2 6
Fig.
