14
ht3000e

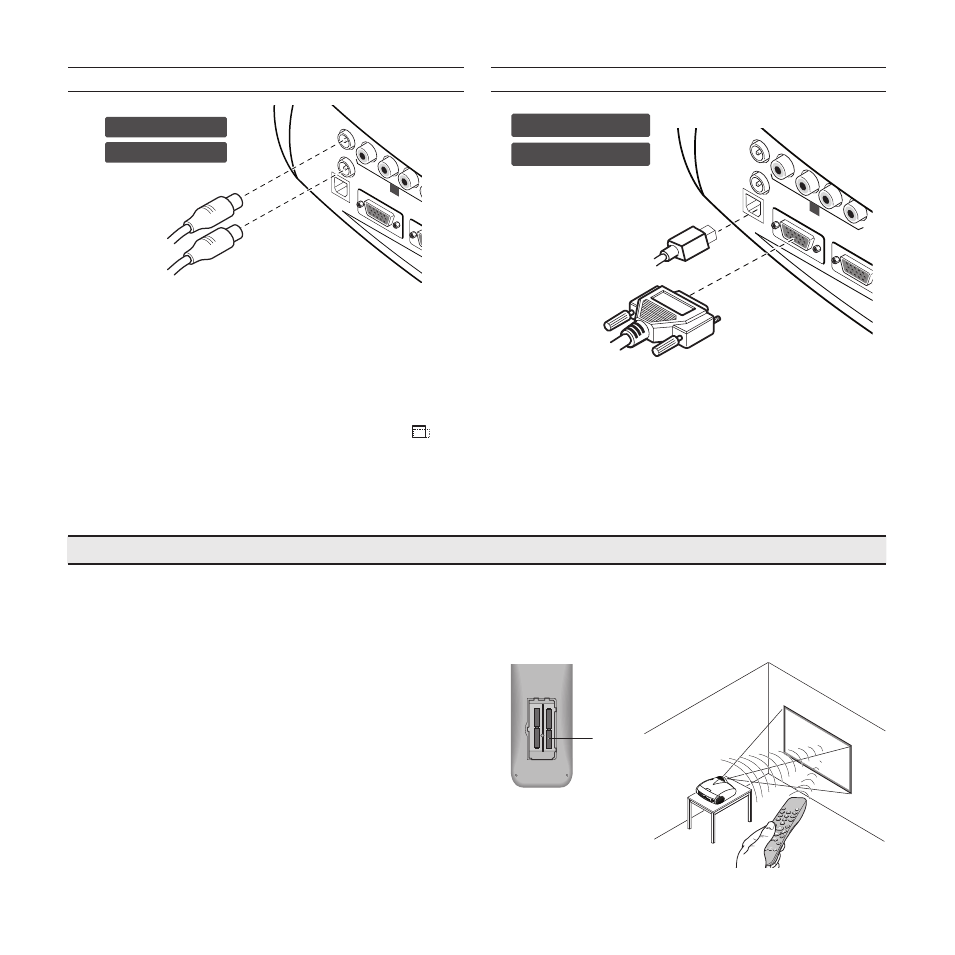

CONNECTEUR INTERFACE RS232 OU INTERFACE USB
Il est possible de commander le projecteur par ordinateur : il
suffit de relier à ce connecteurun câble provenant d’un port
série RS232 ou du port USB d’un PC.
Evitez d’intercaler des obstacles entre la télécommande et
le récepteur placé sur le projecteur ; la présence d’obstacles
pourrait rendre inefficace le fonctionnement de la télécom-
mande.
SORTIES POUR ACTIONNEMENT D’ÉCRANS MOTORISÉS
+12V
USB 1.1 R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
HDMI 1
REMOTE
3
2
S-VIDEO
MENU
1
4
12Volt
120 mA
Le projecteur est pourvu de deux sorties (tension 12 Vdc) pour
la commande d’écrans de projection motorisés et la com-
mande de rideaux (ou volets) motorisés, utilisés pour délimiter
la surface utile de l’écran de projectionlorsque l’on change le
format de l’image projetée (Fig. 17).
Lasortie +12V s’active quand le projecteur est allumé (voyant
bleu allumé) et se désactive quand le projecteur est dans l’état
de stand-by (voyant rouge allumé). L’état de la sortie
peut
être programmé avec l’option rideau du menu Format. Par
cette sortie il est possible de commander les volets (rideaux)
motorisés latéraux qui délimitent à droit et à gauche un écran
de protection de format 16 :9 de façon à délimiter la surface
utile au format 4 :3.
Fig. 17
Fig. 18
+ -
+ -
+ -
+ -
8 TÉLÉCOMMANDE
La télécommande fonctionne avec quatre piles de 1.5 V
format AAA.
Insérez les piles en ayant soin de respecter la polarité, comme
indiqué à l’intérieur du compartiment des piles de la télécom-
mande (Fig. 23). Remplacez les piles quand la télécommande
ne parvient plus à envoyer les commandes au projecteur.
Si vous n’utilisez pas la télécommande pendant une longue
période, enlevez les piles pour éviter que les substances chimi-
ques qu’elles contiennent ne corrodent pas les circuits de la
télécommande.
La télécommande envoie les commandes au projecteur par
l’intermédiaire de rayons infrarouges.
Grâce au récepteur placé à l’avant du projecteur, il est pos-
sible d’envoyer à l’appareil les commandes en pointant la
télécommande sur l’écran de projection ; les rayons infrarou-
ges seront reflétés par l’écran de projection vers le projecteur
(Fig. 19). Présence également d’un récepteur également sur
l’arrière du projecteur.
4 batteries
1,5 V
Format AAA
Fig. 19
+12V
USB 1.1 R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
HDMI 1
REMOTE
3
2
S-VIDEO
MENU
ESC
INPUT
1
5
HDMI 2
6
4
CONTROL RS 232
CONTROL USB
