Consignes de sécurité importantes

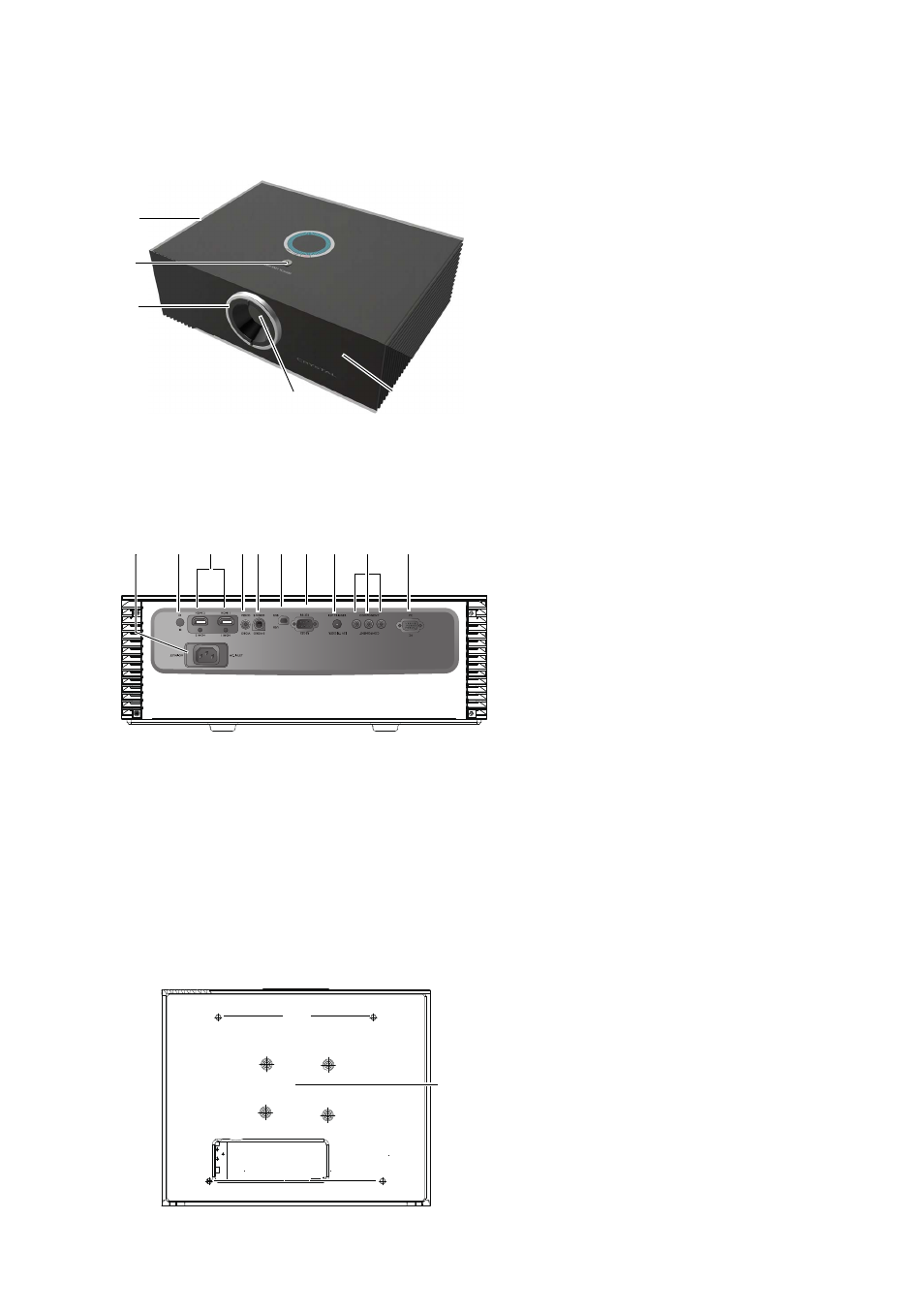

Vue extérieure du projecteur
Face avant et supérieure
Vue arrière
Vue inférieure
1. Capteur à infrarouge avant
2. Système de ventilation (sortie d’air
chaud)
3. Lentille de projection
4. Molettes ajustables pour le ZOOM et la
MISE AU POINT de l’objectif
5. Système de décalage vertical de
l’objectif
6. Prise du cordon d’alimentation secteur
7. Capteur à infrarouge arrière
8. Ports HDMI
9. Entrée vidéo composite (RCA)
10.Entrée S-Vidéo (mini DIN à 4 broches)
11.Port USB
12.Port de commande RS-232
Utilisé pour l’interface avec un
ordinateur ou un système de contrôle
automatisé pour home cinéma.
13.Prise de sortie 12 V CC
Utilisé pour déclencher les appareils
externes tels qu’un écran électrique ou
le contrôle de l’éclairage, etc.
Consultez votre revendeur pour plus
d’informations sur la connexion de ces
appareils.
14.Entrées vidéo composantes (RCA)
prend en charge le signal vidéo
Y/P
B
/P
R
ou Y/C
B
/C
R
15.Prise d’entrée de signal RVB (PC)/vidéo
composantes (YPbPr/YCbCr)
16.Pieds ajustables
17.Vis de montage au plafond
« Connexion à du matériel vidéo » à
pour plus d’informations.
