REMKO ATR-6 Manuel d'utilisation
Page 15
15
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir au progrès technique.

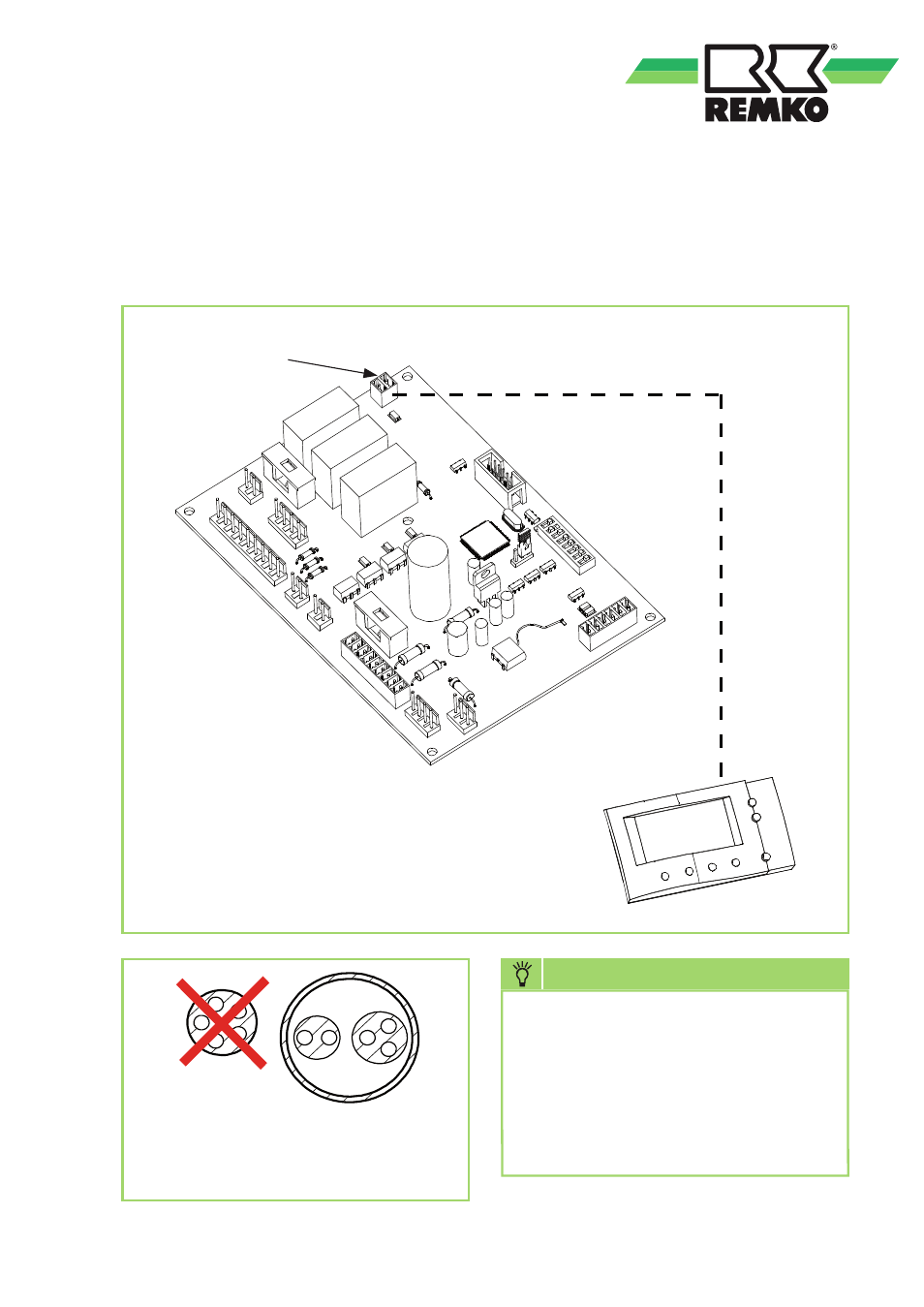

Raccordement du dispositif de régulation de la température ATR-6 à la platine de commande GPM
Brancher le connecteur fourni du dispositif de régulation de la température au câble de bus
posé par le client. Débrancher le connecteur à 2 pôles [CN] avec résistance de la platine
de commande de l'appareil GPM et rebrancher le connecteur monté avec le câble de bus.
Dispositif électronique de régulation
de la température ATR-6
Platine de
commande
REMKO GPM
Connecteur CN
JA
NEIN!
B
S
B
= Câble de bus
S
= Câble conducteur
Il est interdit d'utiliser un câble
à plusieurs pôles servant simultanément
à la régulation de la température
et à l'alimentation électrique afin
d'éviter les dysfonctionnements
électromagnétiques.
REMARQUE
NON
OUI
