REMKO ATR-6 G
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir au progrès technique.
1 2 9 3 4 8 7 5 6 1 2 3 4 5 6
CN6 CN7
Zusatzkabel
im Lieferumfang
ROT
GRÜN
CN7
Steuerleitung
1 2 3 4 5 6
Prg Esc
+20.0
1 2 9 3 4 8 7 5 6 10 11
V
+
G
N
D
A
+
B
-
N
TC
N
TC
I1 I2 I3 N
TC
N
TC
externer Temperaturfühler
vorhandenes
Kabel
7
- 2
5
V
D
C
S
tro
m
ve
rs
or
gu
ng
Ligne de commande Alimentation électrique
Câble
disponible
ROUGE
VERT
Câble supplémentaire
fourni
Sonde de température externe
7 - 25 V CC
Alimentation électrique de l'ATR-6 G
Platine de commande GPM #1 Platine de commande GPM #2

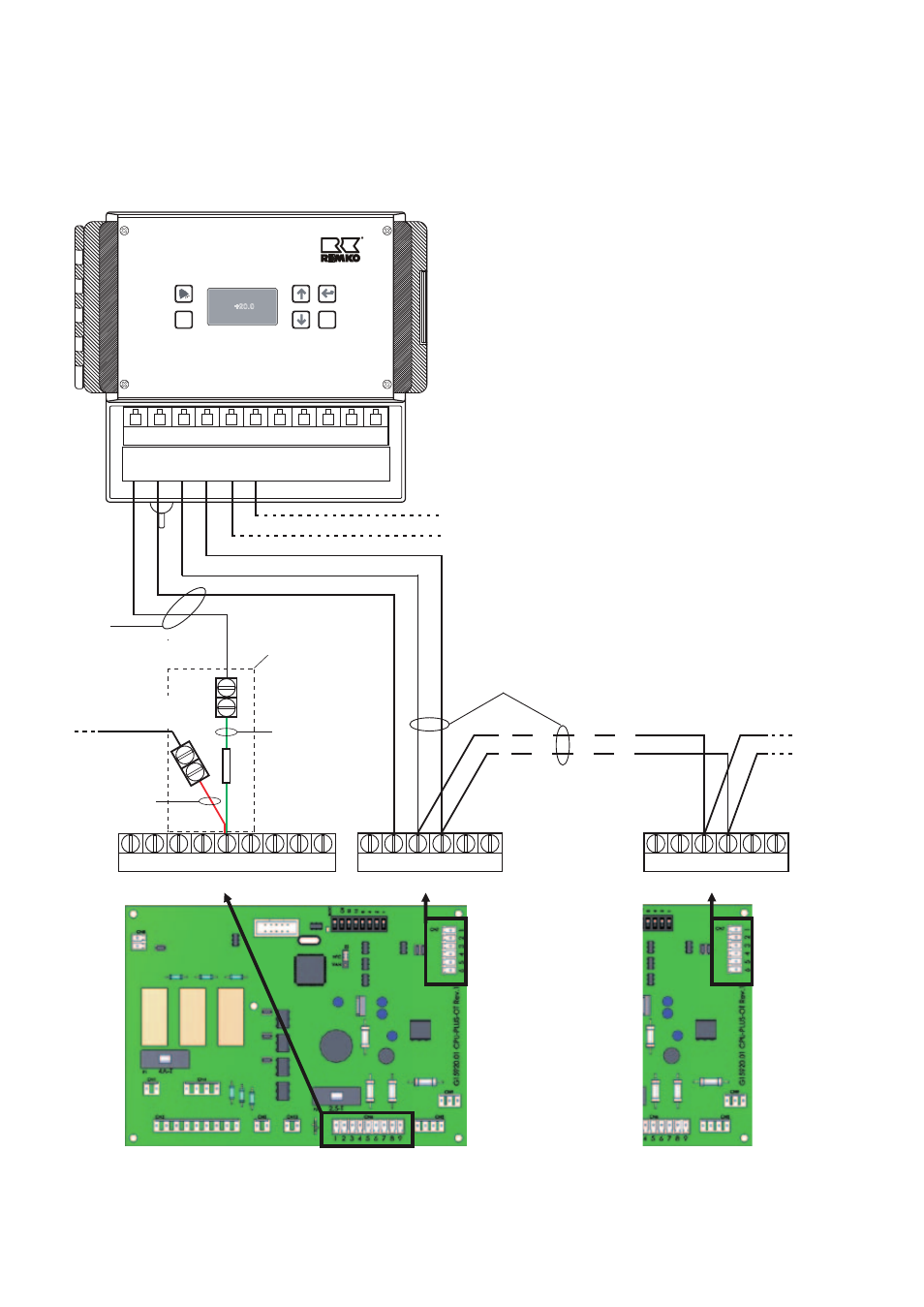

Débrancher le câble fourni de la borne
5 de la prise CN6 de la platine de
commande.
Rebrancher le câble fourni à la borne 5
de la prise CN6, comme indiqué dans
la figure.
Brancher le câble précédemment
débranché à la borne du câble rouge.
Brancher le câble de la borne V+ du
module de commande de groupes à la
borne du câble
vert.
Brancher le câble de la borne GND du
module de commande de groupes à la
borne 2 de la prise CN7 de la platine de
commande.
Module de commande ATR-6 G
