Réglage du clapet d‘air (SL 55/2 et SL 66/2)
Réglage du servomoteur Conectron LKS 130-2
Le servomoteur dispose de la fonction « Quantité d'air
niveau 1 » ainsi que d'un contact de commutation pour
l' « électrovanne niveau 2 ».
Si le régulateur est désactivé en position « Quantité
d'air niveau 2 », le servomoteur s'arrête dans cette po-
sition et, au prochain redémarrage, retourne en position
« Quantité d'air niveau 1 ».
Réglage de la « Quantité d'air niveau 1 » (levier bleu)
1. Couper la liaison du connecteur multiple à 4 pôles.
Thermostat niveau 2.
2. Tourner le levier orange « quantité d'air niveau 2 »
et le levier noir « électrovanne 2 » dans le sens ho-
raire, de sorte que les deux cames de commutation
ne soit pas enclenchées pour ne pas dérranger le
réglage de la came « quantité d'air niveau 1 ».
Moins d'air niveau 1 :
Tourner le levier bleu dans le sens horaire contraire
pour obtenir un angle d'ouverture plus petit. Si le
brûleur est en marche, le servomoteur le rajuste au-
tomatiquement.
Plus d'air niveau 1 :
Tourner le levier bleu dans le sens horaire pour ob-
tenir un angle d'ouverture plus grand. Si le brûleur
est en marche, le servomoteur le rajuste automati-
quement.
Point de commutation « Electrovanne 2 » (levier noir)
Ramener le levier pour « électrovanne 2 » dans le sens
horaire contraire et placer le point de commutation
« quantité d'air 2 » juste derrière le point de commuta-
tion « quantité d'air niveau 1 ». Ce point de commuta-
tion fonctionne entre les positions « quantité d'air ni-
veau 1 » et « quantité d'air niveau 2 ».
Remarque importante
S'assurer que la came de commutation de
« électrovanne 2 » n'est en aucun cas pressée avant la
came « quantité d'air niveau 1 », sinon la came
« électrovanne 2 » dans la zone « quantité d'air 1 »
s'ouvre et le brûleur fonctionne avec un manque impor-
tant d'air.

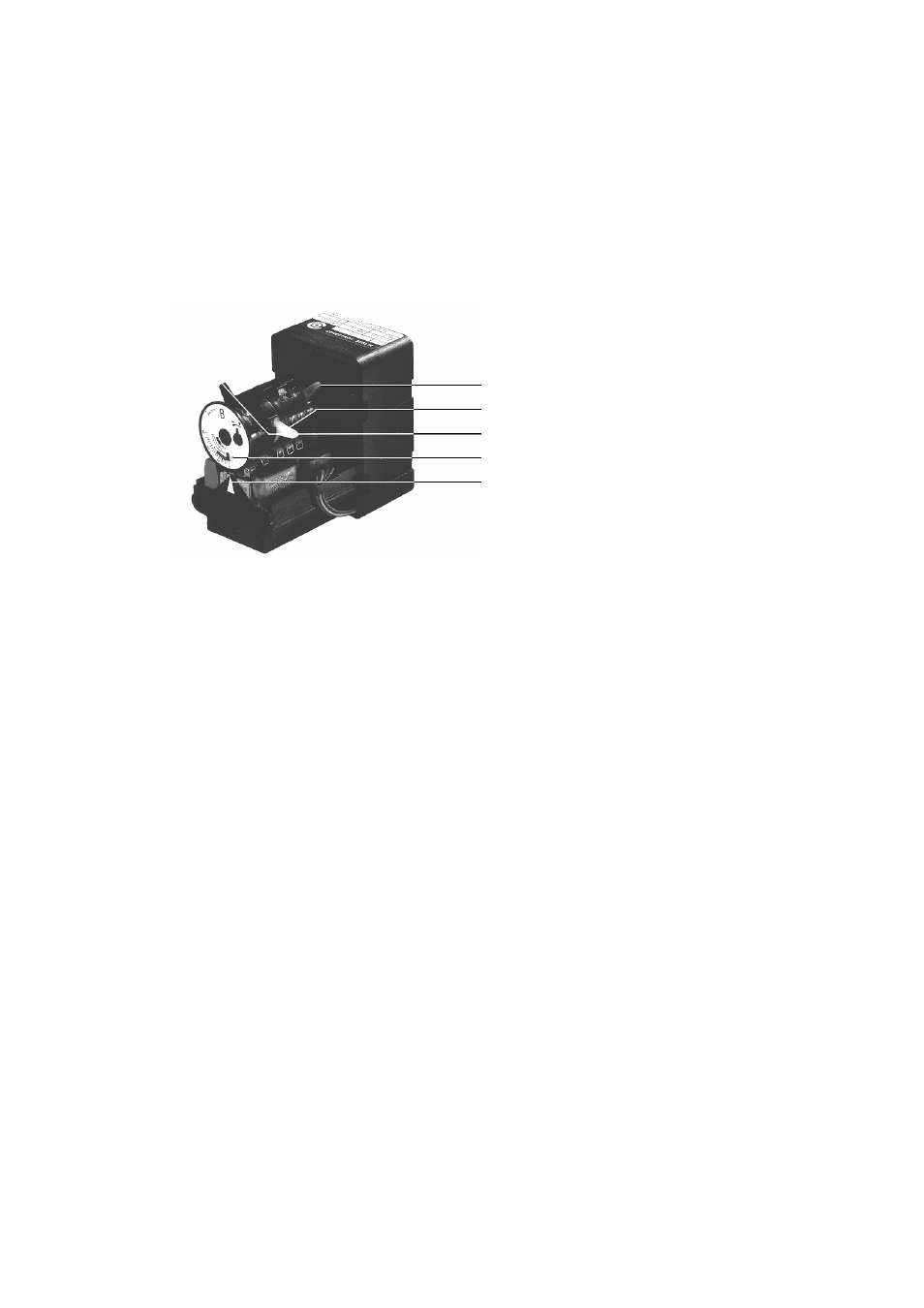

Levier de réglage « bleu » niveau 1
Levier de réglage « orange » niveau 2
Levier de réglage « noir » électrovanne niveau 2
Graduation d'ouverture
Indicateur d'ouverture
Lors du montage du brûleur, la graduation d'ouverture a
été fixée de telle sorte que la position 0° correspond à
un clapet d'air fermé. Lorsque l'appareil est livré, un an-
gle d'ouverture de 30 ° « Quantité d'air niveau 1 » est
préréglé pour le clapet d'air.
L'angle d'ouverture préréglé pour la « Quantité d'air ni-
veau 2 » s'élève à 50°.
Réglage de la « Quantité d'air niveau 2 »
(levier orange)
1. Ramener le levier pour la « quantité d'air niveau 2 »
dans sa position initiale en le tournant dans le sens
contre horaire.
2. Selon le rendement du brûleur, placer le point de
commutation pour la « quantité d'air niveau 2 » der-
rière « électrovanne 2 »
3. Rétablir la liaison avec le connecteur multiple à 4
pôles (thermostat niveau 2).
Le servomoteur passe par « électrovanne 2 » en po-
sition « quantité d'air niveau 2 ».
Moins d'air niveau 2 :
Tourner le levier orange dans le sens contre horaire
pour obtenir un angle d'ouverture plus petit. Rame-
ner brièvement le brûleur au niveau 1. Après réacti-
vation du niveau 2, le servomoteur passe au volume
d'air modifié.
Plus d'air niveau 2 :
Tourner le levier orange dans le sens horaire pour
obtenir un angle d'ouverture plus grand. En exploita-
tion au niveau 2, le servomoteur le rajuste automati-
quement.
Le servomoteur et le clapet d'air ne doivent buter
mécaniquement en aucune position, le servomo-
teur risquant sinon d'être endommagé.
