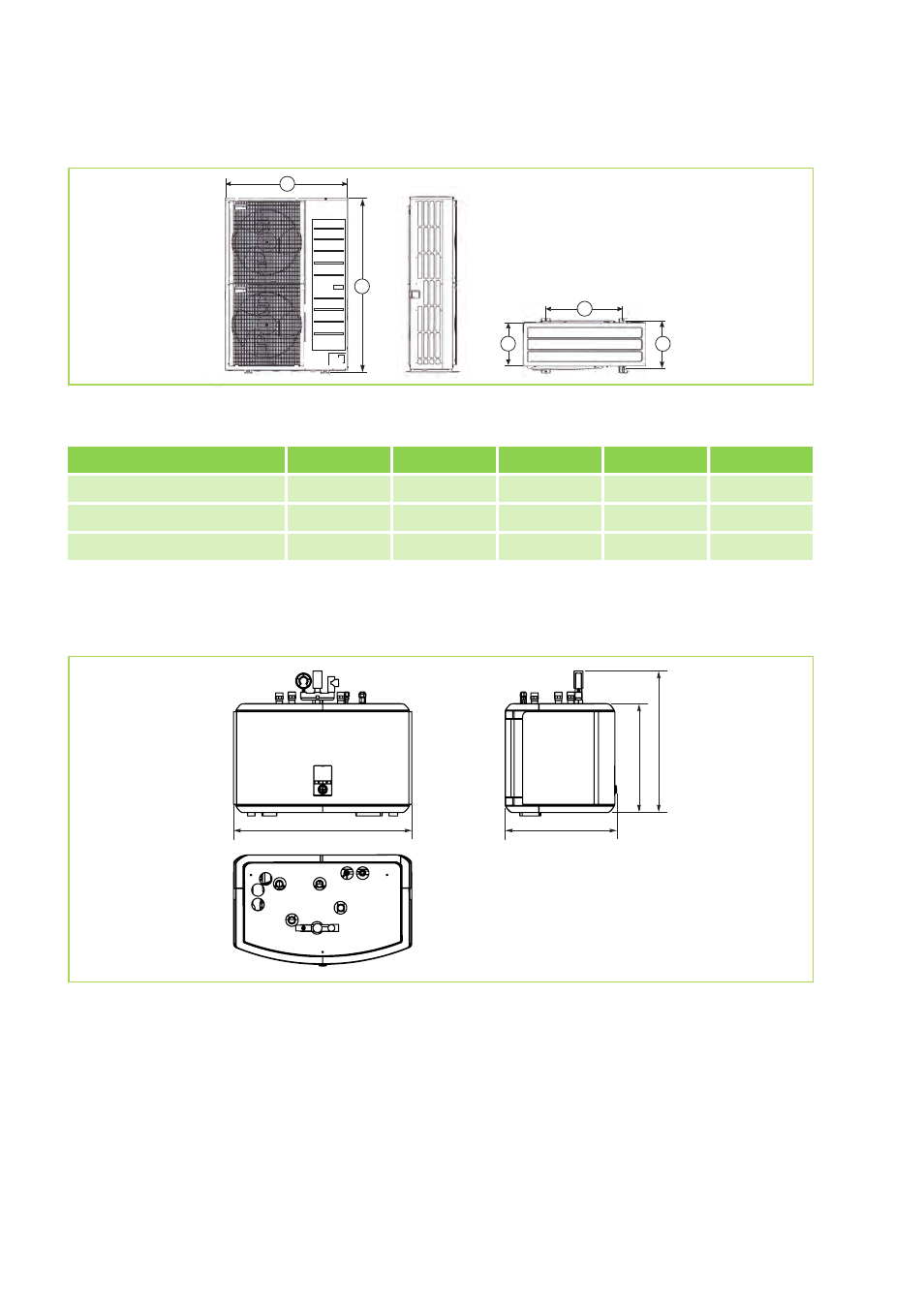

2.3 Dimensions de l'appareil du module extérieur
A
B
C
D
E
Fig. 1: Dimensions du module extérieurWKF/WKF-compact 85/120/180
Dimensions en mm A B C D E
WKF/WKF-compact 85 880 800 312 660 346,5
WKF/WKF-compact 120 940 1 010 330 620 360
WKF/WKF-compact 180 940 1 430 330 620 350
2.4 Dimensions de l'appareil du module intérieur
Dimensions du module intérieur de la série WKF 85/120/180
792 500
500
650
Fig. 2: Dimensions du module intérieur de la série WKF 85/120/180
