14
Données techniques

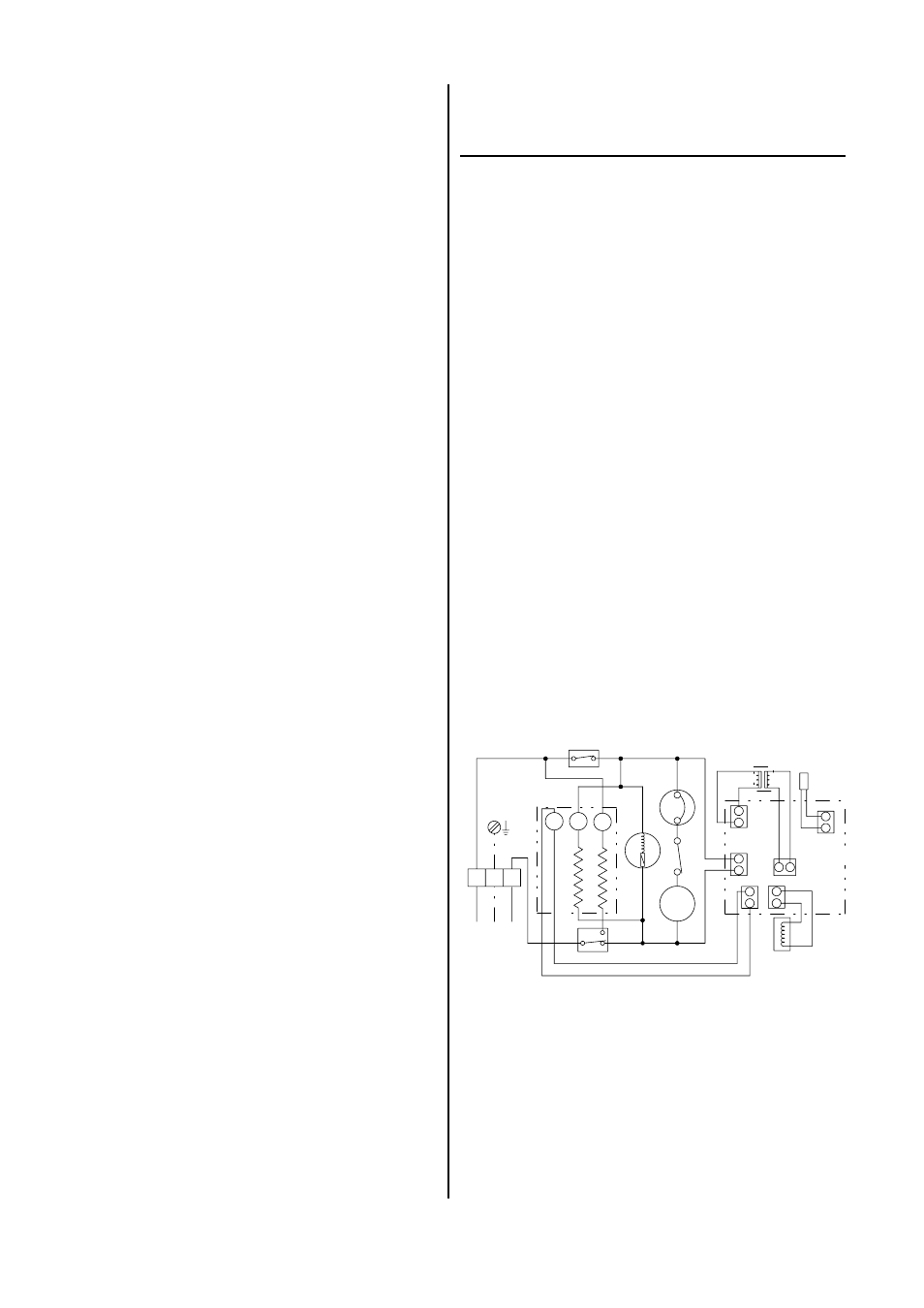

Schéma des connexions
TS
TR
MV
LA
SK
MK
M
LB LT
MS
H
KL
230V/1~ 50 Hz
N PE L1
SR
R R
PN
PS
PA
En cas de pannes
Pendant la production on a testé cet appareil plusieurs fois
quant à sa fonction parfaite.
S’il y ait, en dépit de cela, des pannes de fonction il faut
contrôler l’appareil en se conformant à la liste suivante:
Avant de commencer des travaux sur l’appareil il
faut retirer la fiche de contact de la prise de courant. !
L’appareil ne se met pas en marche:
◊ Vérifier le raccordement au réseau (230V/1~ 50 Hz).
◊ Vérifier la protection par fusibles (10 A).
◊ Vérifier la prise de contact.
Endommagements.
◊ Contrôler le niveau de remplissage du réservoir de
condensat et vérifier s’il est bien positionné.
Lampe témoin rouge allumée.
◊ Vérifier la fonction du microrupteur.
◊ Contrôler le réglage de l’hygrostat.
La valeur réglée doit être inférieure à celle de l’humi-
dité de l’air dans le local de montage.
L’appareil fonctionne, mais il n’y a pas de formation
de condensat:
◊ Contrôler la température ambiante.
La plage d’opération de l’appareil se situe entre 6 °C
et 32 °C.
◊ Contrôler l’humidité de l’air .
Humidité relative au moins 40 %.
◊ Contrôler le réglage de l’hygrostat et le régler éven-
tuellement à une valeur plus basse.
◊ Contrôler le filtre d’aspiration d’air/filtre de charbon
et le nettoyer éventuellement ou le remplacer, si be-
soin en est.
◊ Contrôler si les lamelles de l’échangeur sont sales,
et les faire nettoyer si besoin en est.
◊ L’évaporateur est fortement givré.
Contrôler le dispositif automatique de dégivrage ou
la température ambiante.
L’appareil fait trop de bruit (vibrations) ou du con-
densat fuit:
◊ Contrôlez que l'appareil est à niveau et que son aire
d'installation est totalement plane.
◊ Contrôlez que le bouchon est inséré correctement.
1. Dans l'écoulement, sous la trappe de condensat.
2. Dans l'embout du tuyau, sur la face arrière de
l'appareil.
Si l’appareil ne fonctionne pas parfaitement en dépit
des contrôles effectués, il faut prévenir un établisse-
ment spécialisé autorisé.
Il faut que les travaux sur l’installation frigorifique
et aux dispositifs électriques soient effectués uni-
quement par un établissement spécialisé et autorisé.
!
PA = platine indicatrice
PN = platine du réseau
PS = platine de commande
R = résistance série
SK = dispositif de démarr.
SR = relais de démarrage
TS = palpeur de températ.
TR = transformateur
H = hygrostat
KL = borne plate
LA = LED - dégivrage
LB = LED - opération
LT = LED - réserv. plein
M = moteur de ventilat.
MK = compresseur
MS = microrupteur
MV = électrovanne
Série de construction AMT 15
plage d’opération température °C 6 – 32
plage d’opération humidité % h. r. 40 – 100
cap. max. de déshumidification l/jour 15
à 30 °C/ 80 % d’humidité rel. l/jour 13
capacité d’air m³/h 105
fluide frigorigène R134a
quantité de fluide frigorigène g 200
branchement électrique V 230/1~
fréquence Hz 50
courant nominal max. A 2,5
consommation de courant max. W 395
protection par fusibles A 10
niveau de press. acoust. L
pA
1m
1) dB (A) 45
dimensions profondeur mm 310
largeur mm 300
hauteur mm 570
poids kg 17,5
1) mesurage du bruit DIN 45635 - 13 - KL 3
