13

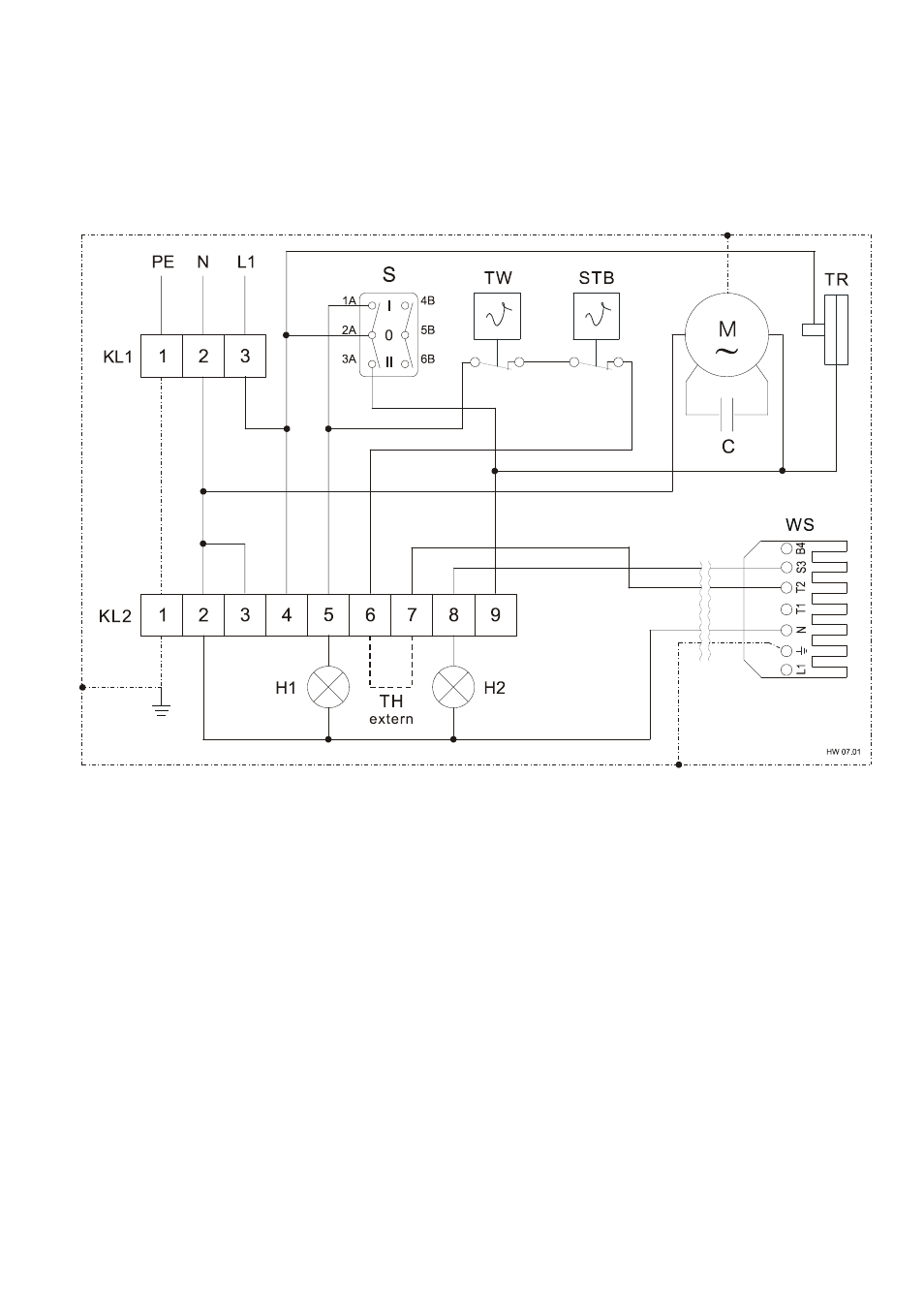

Schéma de connexions électrique

Raccord secteur :

230 V / 1~

Moteur de ventilateur : 230 V / 1~

Moteur de brûleur :

230 V / 1~

C Condensateur

(ventilateur)

H1

Témoin VERT (service)

H2 Témoin

ROUGE

(dérangement)

KL1 Bornier entrée secteur

KL2 Bornier câblage électrique

M

Moteur de ventilateur

S

Interrupteur de service

STB Limiteur de température de sécurité

TH

Branchement externe du thermostat

TR Thermorégulateur

TW

Contrôleur de température

WS Prise

Wieland

Disposez un interrupteur d'urgence (recommandé) à un
endroit aisément accessible dans la pièce.

Protégez cet interrupteur contre tout endommagement
et tout usage interdit !

*

Le branchement électrique de l'appareil sera exé-
cuté par un personnel qualifié d'après DIN 57116 /
VDE 0116.

Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.
