10
Exécution
◊ Courant triphasé 400 V, ventilateur à 2 étages,
puissance de coupure max. 4 kW.
◊ Montage apparent.
◊ Protection-moteur par thermocontacts intégrés dans
le moteur du ventilateur.
◊ Boîtier en plastique, protection IP 41, isolation
d'après VDE.
◊ Panneau frontal avec symboles pour les positions
de commutation.
◊ Bornes d'entrée secteur et de conducteur de
protection, contacteur principal.
◊ Fusible de commande, interrupteur de commande
avec fonctions « Arrêt / 1 er niveau / 2 e niveau ».
◊ Témoin lumineux de service.
S'éteint en cas de dysfonctionnement du ventilateur
et / ou panne de secteur vers l'appareil de coupure.
◊ Touche d'élimination des défauts, bornes de sortie
moteur, bornes pour thermocontacts et thermostat
ambiant.

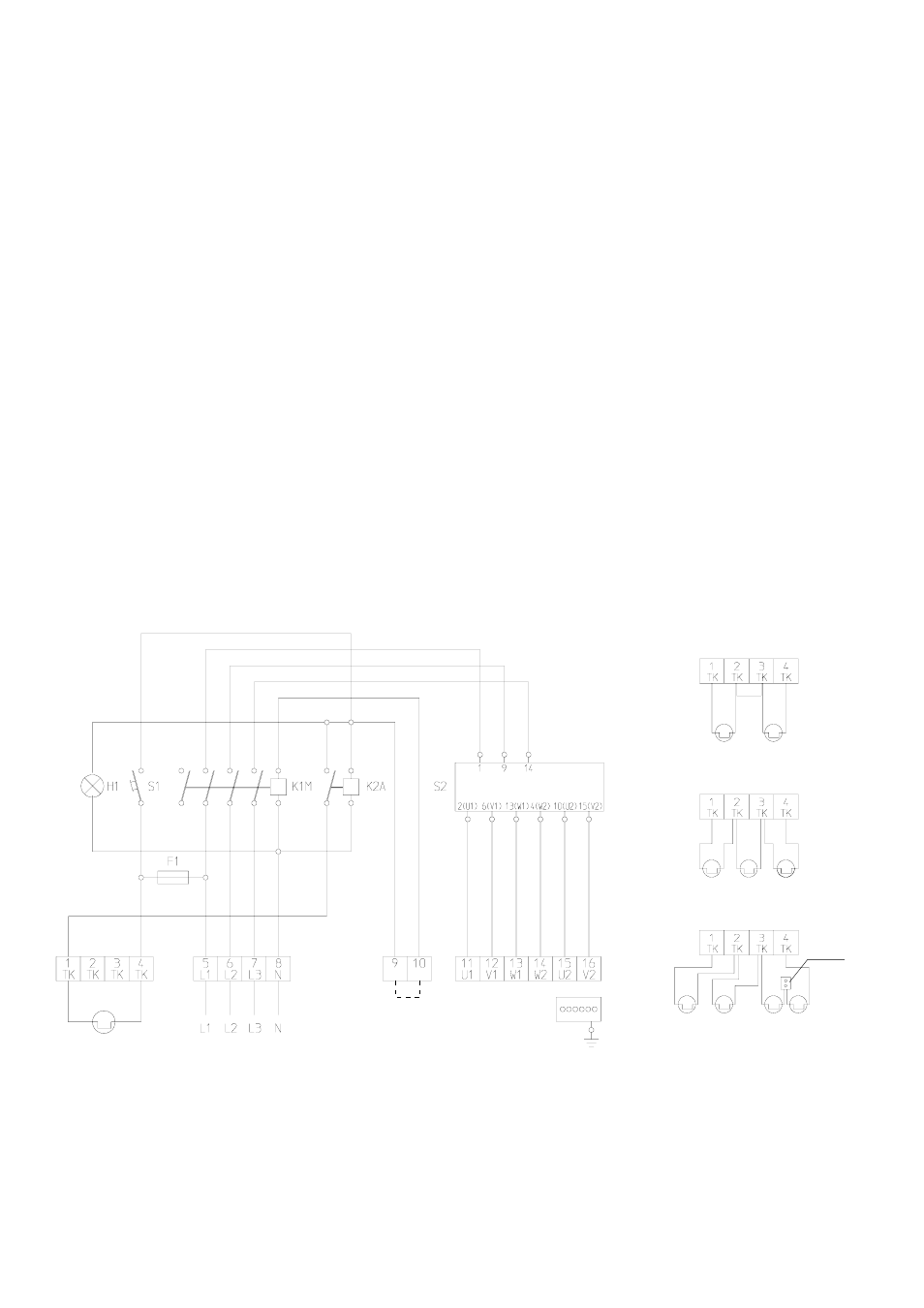

Schéma de montage et de connexion
Thermoprotection pour
2 appareils
Thermoprotection pour
3 appareils
Thermoprotection pour
4 appareils
Autres thermocontacts
montés en série
Domino
Montage en série-parallèle
L'appareil de coupure convient au montage en série-
parallèle. Plusieurs moteurs de même circuit peuvent
être reliés à un même appareil de coupure. La puis-
sance totale des moteurs connectés ne doit pas dépas-
ser la puissance de rupture maximale du dispositif en
question.
◊ Attention : les thermocontacts de tous les moteurs
doivent être montés en série.
Illustrations en bas à droite.
Appareil de coupure SW 2 380 DI
Légende
S1 Touche d‘élimination de
défauts ventilateur K2A Relais auxiliaire F1 Fusible de commande
S2 Interrupteur de commande K1M Contacteur pour moteur de
ventilateur H1 Témoin de service
La protection du réseau, la mise à la terre ou la
coupure de protection ne sont pas fournies et de-
vront être réalisées en conformité avec les pres-
criptions en vigueur.
*
Remise en service après une panne
◊ Après chaque interruption de l'alimentation ou panne
du ventilateur, il faut actionner une fois la touche
d'élimination des défauts du ventilateur 1 !
Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.
Thermocontact Raccord secteur
Thermostat
ambiant ou
pont
Moteur de
ventilateur
Interrupteur Y /
∆
