L'appareil (ventilateur) ne démarre pas.
1. Vérifiez le fusible secteur (non fourni).
2. Vérifiez la fiche secteur.
3. Vérifiez l'interrupteur de service.
4. Vérifiez que le ventilateur tourne librement.
L'appareil ne chauffe pas.
1. Vérifiez l'interrupteur de service.
2. Vérifiez le fonctionnement du limiteur de
température.
3. Réglez le thermostat à une valeur supérieure à la
température ambiante.
4. Vérifiez le fonctionnement du thermostat.
Caractéristiques
techniques
Si vous avez procédé sans résultat à tous les contrôles
de fonction, veuillez vous adresser à un service d'entre-
tien agréé.
*
Avant d'effectuer tout travail sur l'appareil, retirez
la fiche secteur de la prise.
Les travaux de maintenance ne doivent être exécu-
tés que par un électricien autorisé. Série TX 3000
Puissance calorifique nom. kW 3,0
Débit d‘air m³/h 300
Branchement électrique V 230/1~/PE
Fréquence Hz 50
Courant nominal A 13,1
Puissance absorbée max. kW 3,05
Fusible (non fourni) A
(retardé)
16
Pression acoustique L
pA
1m
1) dB (A) 46
Dimensions Longueur mm 400
Largeur mm 200
Hauteur mm 340
Poids kg 8,0
1) Mesure de bruit DIN 45635 - 01 - KL 3
Légende
HR = Relais auxiliaire
HW = Résistance chauffante
KL = Bornier de connexion
M = Moteur de ventilateur
NK = Thermostat de post-refroidissement
S = Interrupteur de service
TB = Limiteur de température
TH = Thermostat
4 L1 PE
6 5 4 3
N
2 1
6 5
1A
2A
3A
4B
5B
6B
11 14
31 34
A1 A2
HR
KL
TB
M
HW
S TH
PE N L1
230/1~ 50Hz
NK
ϑ

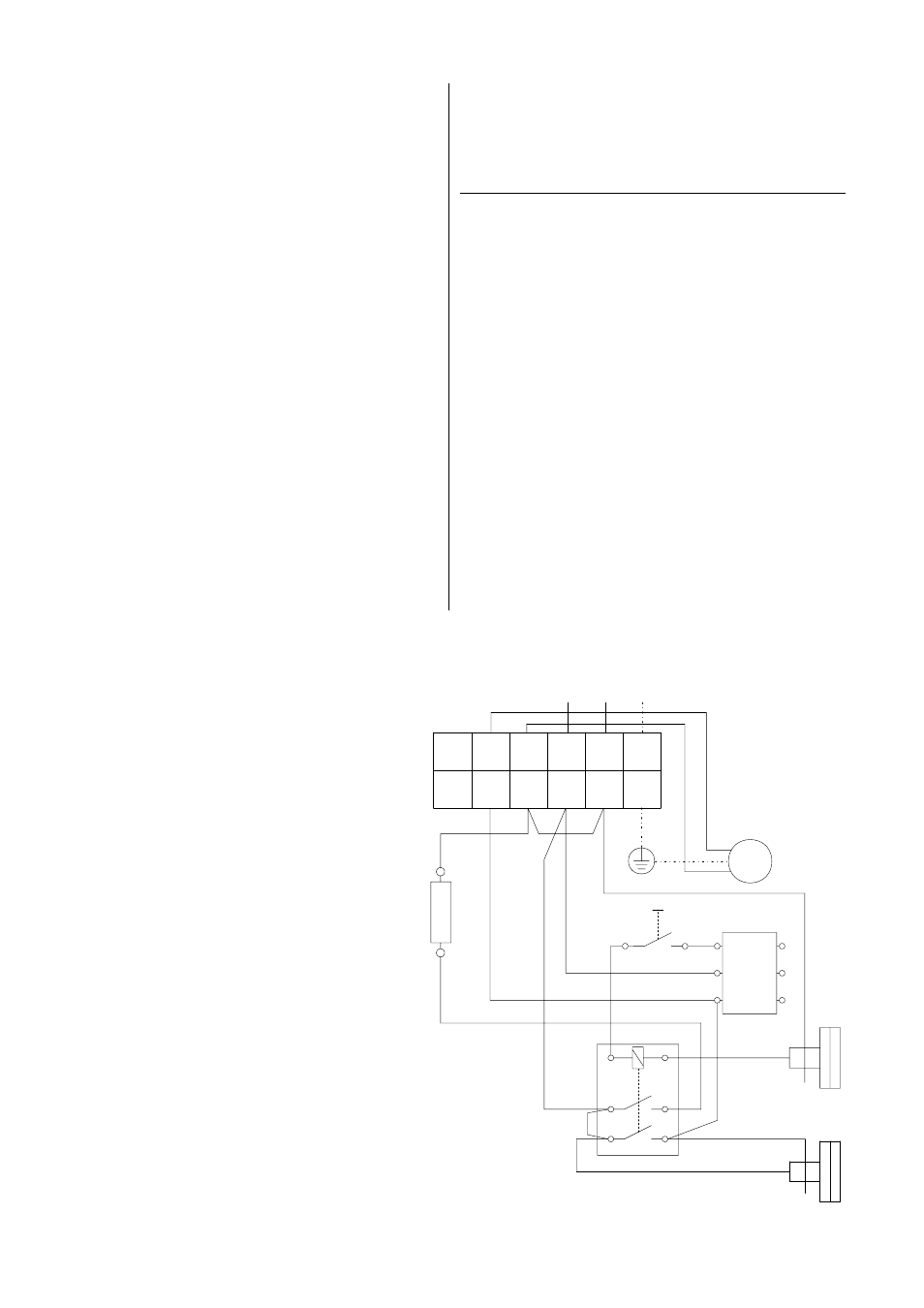

Schéma de connexions électriques
