9
1~
L1
1 2 3 4
1 2 3 4
KL MV2
M
BS
Z
PZ
TE
MV1 TB
N PE

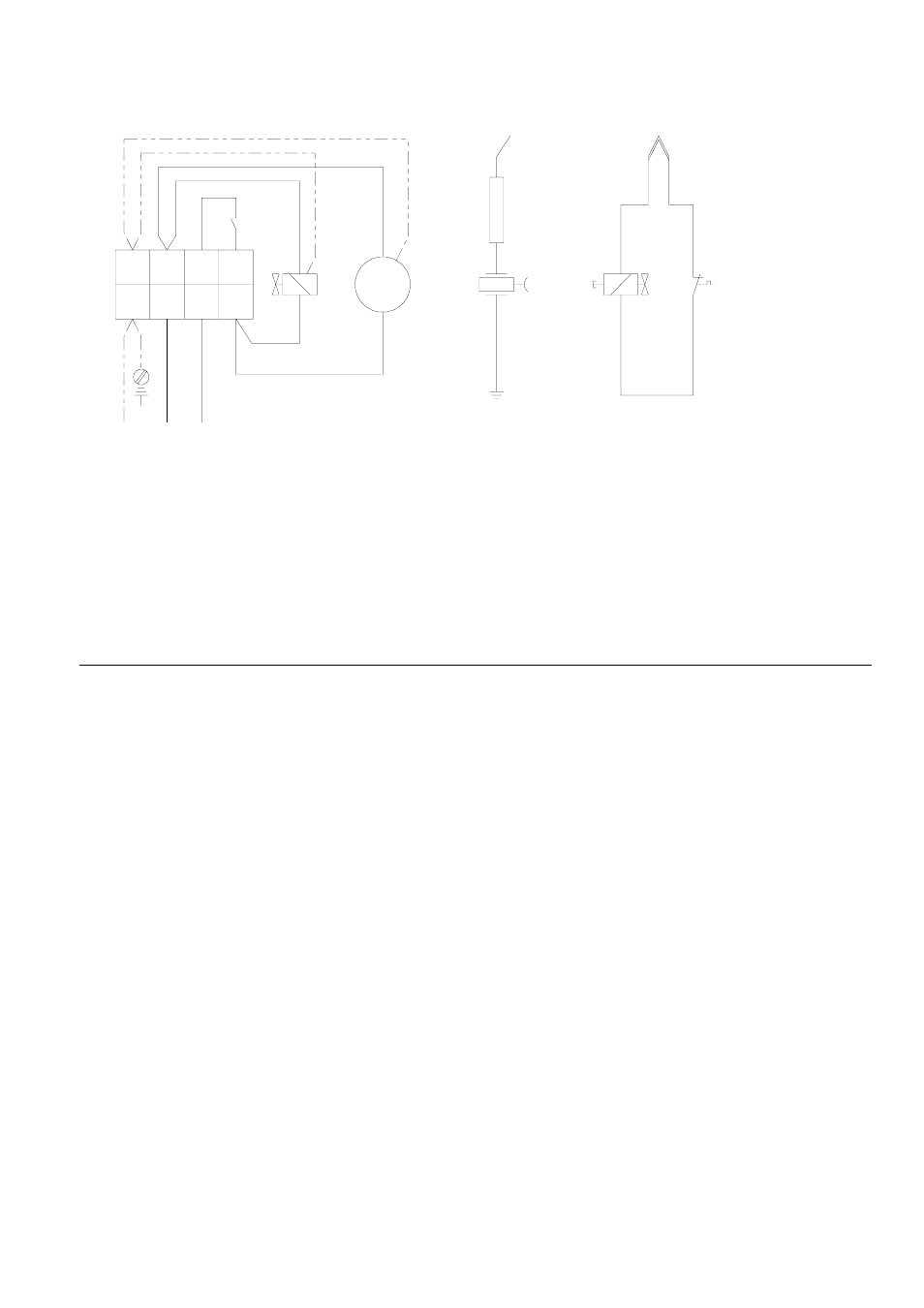

Schéma de connexions électrique
Caractéristiques techniques
Série PG 12 / 12 E
Charge thermique nominale kW 12
Puissance calorifique kW 12
Débit d'air m³/h 250
Combustible —– gaz liquide
Type de gaz —– cat. I
3B/P
{AT, BE, CH, DE, DK, FR, IT, LU, NL, NO, SE }
Pression d'admission du gaz mbar 300
Valeur de raccordement kg/h 0,95
Raccordement électrique 1~ V 230
Fréquence Hz 50
Puissance absorbée max. W 60
Fusible (non fourni) A 10
Protection IP 44
Niveau de pression acoustique L
pA
1m 1) dB(A) 57
Poids kg 6,8
Dimensions Longueur mm 400
Largeur mm 185
Hauteur mm 320
1)
Mesure de bruit DIN 45635-01-Kl3 en service
Tout autre service / emploi que celui décrit dans ce mode d’emploi est interdit !
Un non-respect entraîne l'exclusion de toute responsabilité et droit à la garantie.
Pour faire valoir d'éventuelles prétentions à garantie, l’auteur de la commande ou son acheteur doit avoir rempli
entièrement le « certificat de garantie » joint à l’appareil et l’avoir renvoyé à la société REMKO GmbH & Co. KG
à une date proche de la vente et de la mise en service.
BS = Interrupteur de service MV1 = Valve à gaz (protection allumage) TB = Limiteur de température
KL = Borne plate MV2 = Valve à gaz TE = Thermocouple
M = Moteur ventilateur PZ = Allumeur piézo Z = Electrode d'allumage
