14
Caractéristiques techniques

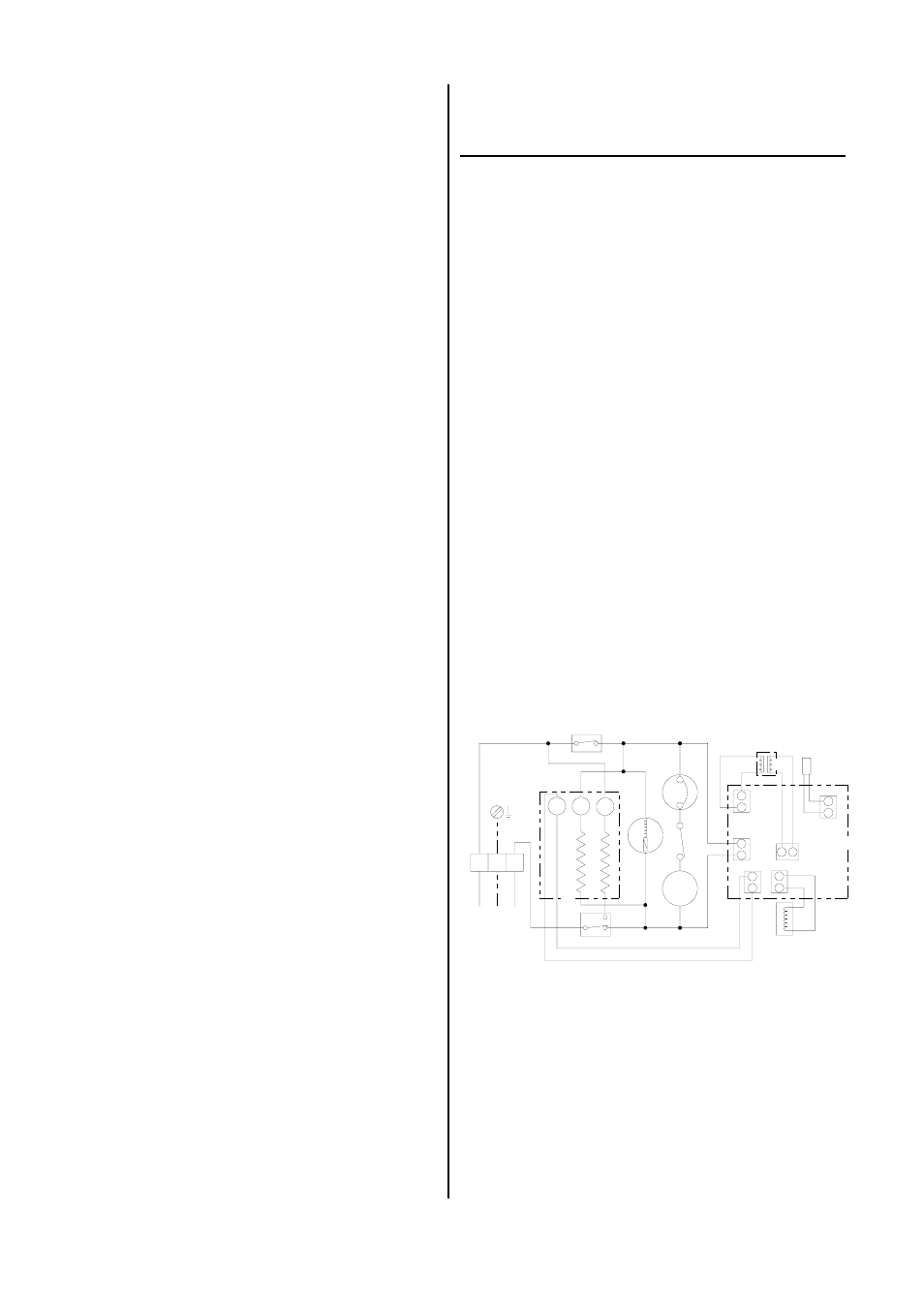

Schéma des connexions
TS
TR
MV
LA
SK
MK
M
LB LT
MS
H
KL
230V/1~ 50 Hz
N PE L1
SR
R R
PN
PS
PA
PA = platine indicatrice
PN = platine du réseau
PS = platine de commande
R = résistance série
SK = dispositif de démarrage
SR = relais de démarrage
TS = palpeur de température
TR = transformateur
H = hygrostat
KL = borne plate
LA = voyant de dégivrage
LB = voyant d’opération
LT = voyant réservoir plein
M = moteur de ventilateur
MK = compresseur
MS = microrupteur
MV = électrovanne
Série de construction ETF 100
plage d’opération température °C 6 – 32
plage d’opération humidité % h. r. 40 – 100
cap. max. de déshumidification l/jour 14
à 30 °C/ 80 % d’humidité rel. l/jour 12
capacité d’air m³/h 115
fluide frigorigène R134a
quantité de fluide frigorigène g 200
branchement électrique V 230/1~
fréquence Hz 50
courant nominal max. A 2,5
consommation de courant max. W 395
protection par fusibles A 10
niveau de press. acoust. L
pA
1m
1)
dB (A) 45
dimensions profondeur mm 310
largeur mm 300
hauteur mm 570
poids kg 17,0
1) mesurage du bruit DIN 45635 - 13 - KL 3
ETF 150
6 – 32
40 – 100
15
13
105
R134a
200
230/1~
50
2,5
395
10
45
310
300
570
17,5
Élimination de dérangements
Pendant la production on a testé cet appareil plusieurs fois
quant à sa fonction parfaite.
S’il y ait, en dépit de cela, des pannes de fonction il faut
contrôler l’appareil en se conformant à la liste suivante:
Avant de commencer des travaux sur l’appareil il
faut retirer la fiche de contact de la prise de courant.
L’appareil ne se met pas en service:
◊ Vérifier le raccordement au réseau.
(230V/1~ / 50 Hz).
◊ Vérifier la protection par fusibles (10 A).
◊ Vérifier la prise de contact.
Endommagements.
◊ Contrôler le niveau de remplissage du réservoir de
condensat et vérifier s’il est bien positionné.
Voyant rouge allumée.
◊ Vérifier la fonction du microrupteur.
◊ Contrôler le réglage de l’hygrostat.
La valeur réglée doit être inférieure à celle de l’humi-
dité de l’air dans le local de montage.
L’appareil fonctionne, mais il n’y a pas de formation
de condensat:
◊ Contrôler la température ambiante.
La plage d’opération de l’appareil se situe entre 6 °C
et 32 °C.
◊ Contrôler l’humidité de l’air .
Humidité relative au moins 40 %.
◊ Contrôler le réglage de l’hygrostat et le régler éven-
tuellement à une valeur plus basse.
◊ Contrôler le filtre d’aspiration d’air/filtre de charbon
et le nettoyer éventuellement ou le remplacer, si be-
soin en est.
◊ Contrôler si les lamelles de l’échangeur sont sales,
et les faire nettoyer si besoin en est.
◊ L’évaporateur est fortement givré.
Contrôler le dispositif automatique de dégivrage ou
la température ambiante.
L’appareil fait trop de bruit (vibrations) ou
du condensat fuit:
◊ Contrôlez que l'appareil est à niveau et que son aire
d'installation est totalement plane.
◊ Contrôlez que le bouchon soit inséré correctement.
1. Dans l'écoulement, sous la trappe de condensat.
2. Dans l'embout du tuyau, sur la face arrière de
l'appareil.
Si l’appareil ne fonctionne pas parfaitement en dépit
des contrôles effectués, il faut prévenir un établisse-
ment spécialisé autorisé.
Il faut que les travaux sur l’installation frigorifique
et aux dispositifs électriques soient effectués uni-
quement par un établissement spécialisé et autorisé.
