REMKO SLE 40 - Manuel (Page 13)

Légende :
EA = boîtier de raccord électr.
HY-E = hygrostat ambiant
(option)
HY-G = hygrostat intégré
M 1 = compresseur
M 2 = moteur de ventilateur 1
M 3 = moteur de ventilateur 2
M 4 = moteur de ventilateur 3
Y 1 = électrovanne
R3.1 = palpeur de condenseur
R3.2 = palpeur d‘évaporateur

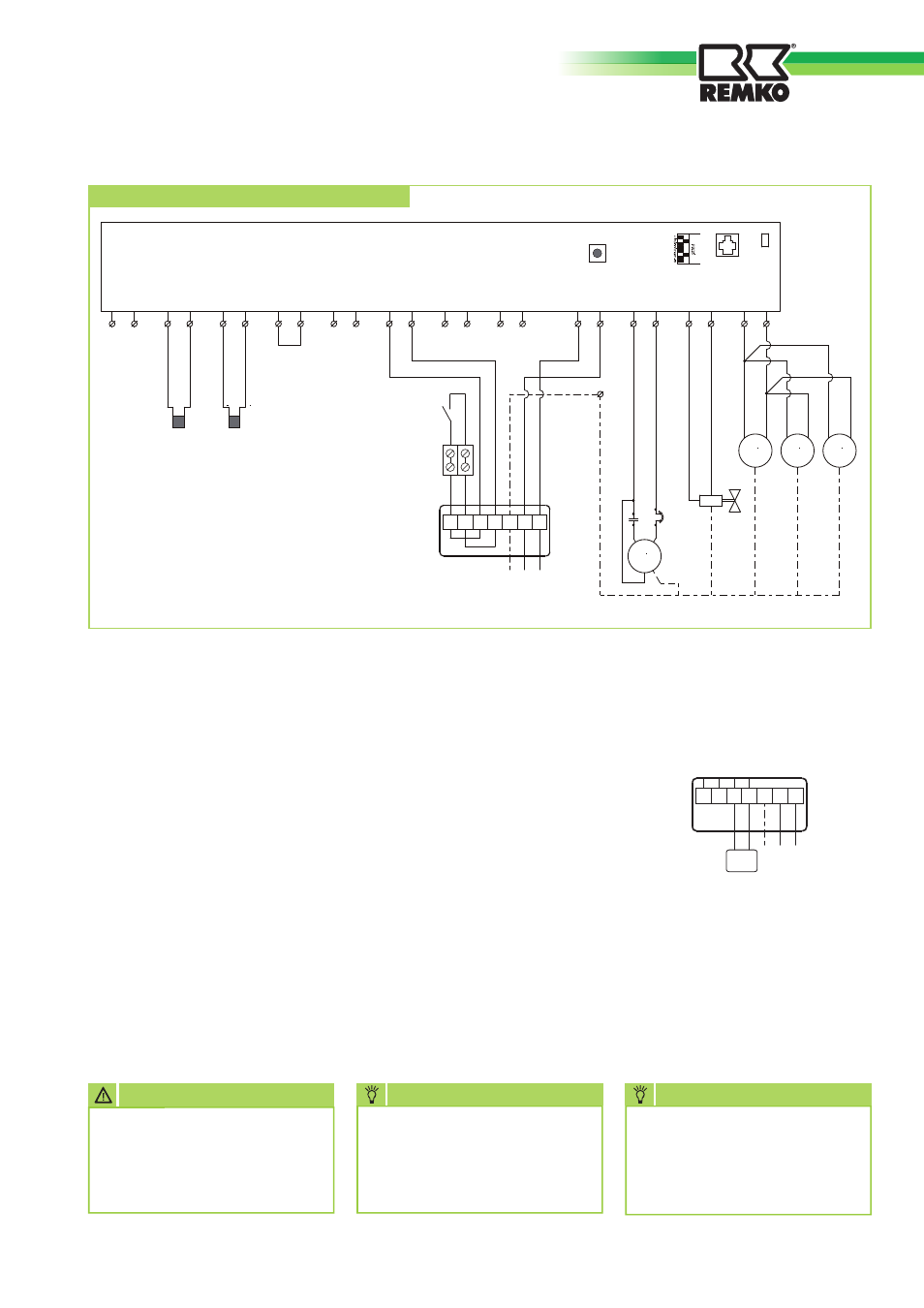

Schéma de connexions électriques
R3.1 R3.2
HY-G
230V
50 Hz
M 1
M
1~
M
1~
M 2
Y 1
Test
M
1~
M
1~
M 4 M 3
AMB.
NTC
COND.
NTC
EVAP.
NTC
PRES.
THA
WAT.
SENS
HYG TH.
STAT
FAN
0/1
MAINS FAN COMPA VALVE
HEAT
1 2 1 2
2
1
TEST/
COMM
S C
R PE
PE
SOLENOID
VALVE
PE
11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 1 2 3 4 5 6 7 8
PE N L1 4 3 2 1
EA
Moteurs de ventilateur :
SLE 40 = moteur M2
SLE 60 = moteurs M2 et M3
SLE 80 = moteurs M2, M3 et M4
Ventilation permanente :
Pour obtenir une circulation
d‘air permanente, c‘est-
à-dire indépendante de la
déshumidification, on peut placer
un pont entre les bornes 25 et 26.
Le ou les ventilateurs fonctionnent
alors en mode permanent, sans
régulation ni surveillance !
REMARQUE
Les travaux de montage et de
maintenance sur les appareils
ne doivent être exécutés que
par un personnel qualifié
agréé.
Platine de commande électronique
REMARQUE
Un sectionneur doit être
monté à un endroit approprié
et aisément accessible dans
la conduite d‘alimentation
secteur.
ATTENTION
Avant d‘effectuer des travaux
de maintenance ou de
montage, coupez toujours
l‘appareil du secteur.
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
SLE 40 - SLE 80
Hygrostat externe (option) :
Retirer les deux ponts des bornes
1+3 et 2+4 dans le boîtier de
raccord EA.
Placer l‘hygrostat ambiant externe
à un endroit approprié dans la
pièce et le brancher aux bornes 1
et 2.
La tension de sortie aux bornes 1
et 2 s’élève à 12 V.
230V
50 Hz
PE N L1 4 3 2 1
% RF
EA
HY-E
