14
REMKO ETF 360/460
L'appareil fonctionne, mais
aucun condensat ne se forme
■ Vérifiez le réglage de l'hygrostat
La valeur de réglage doit être
inférieure au taux d'humidité
relative de l'air se trouvant
réellement dans la pièce
d'installation !
■ Contrôlez le niveau
d'encrassement de la grille
d'aspiration et du filtre à air
Au besoin, nettoyez-les ou
remplacez-les !
■ Faites contrôler le niveau
d'encrassement des lamelles de
l'échangeur
Ces interventions nécessitent
d'ouvrir l'appareil et ne doivent
être réalisées que par un
spécialiste agréé !

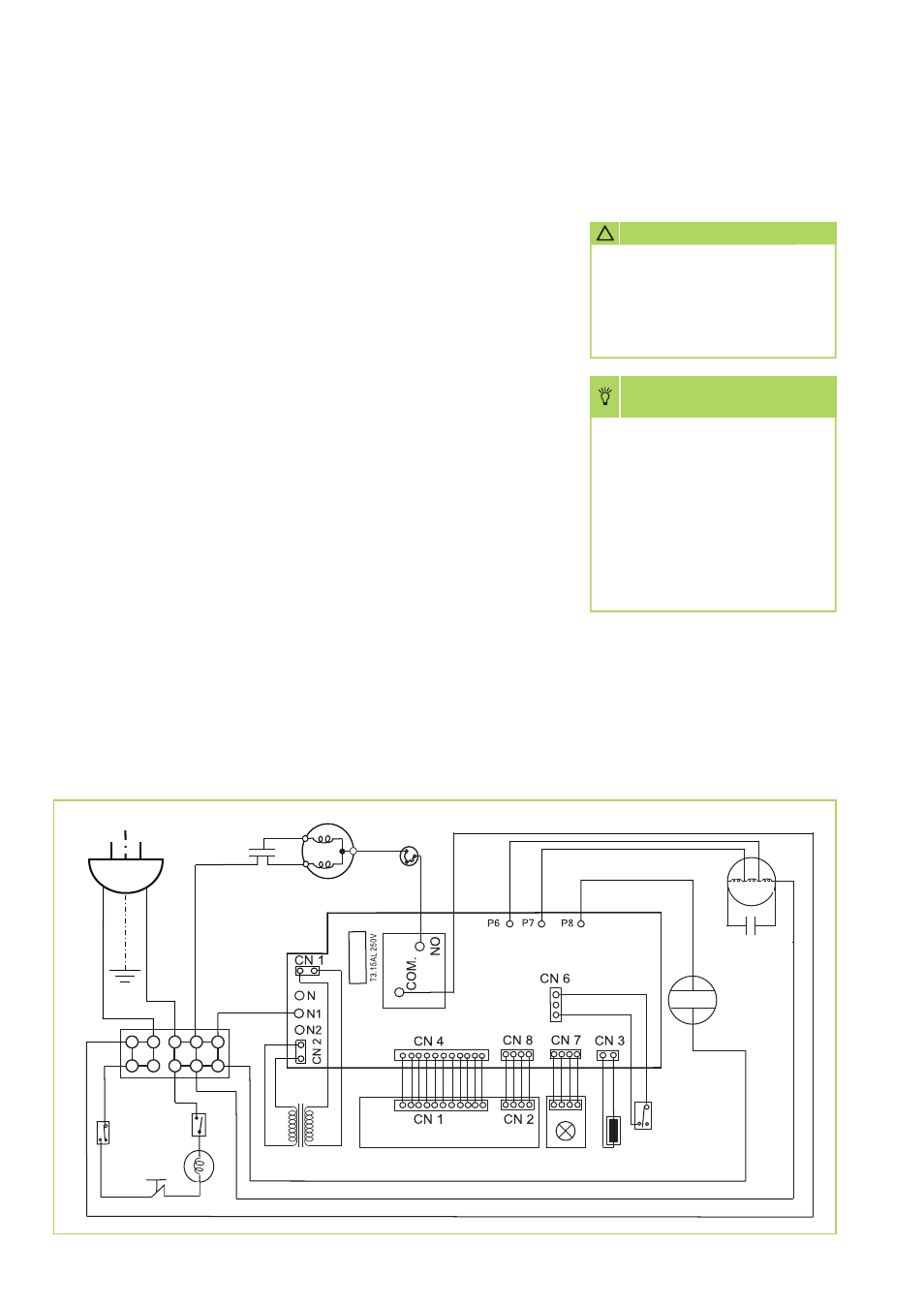

Schéma de raccordement électrique
Remarque concernant
le frigorigène
Les appareils fonctionnent
avec du R410a, frigorigène
écologique sans influence sur
l'ozone.
Conformément aux
dispositions légales ou
en vigueur localement, le
mélange de frigorigène et
d'huile se trouvant dans
l'appareil doit faire l'objet
d'une élimination conforme.
s s s
230V~50Hz
PE
BRAUN
ROT
Kondensator
ROT
Kondensator
GELB
BLAU
BRAUN BLAU
BLAU
BLAU
BLAU
BLAU
BLAU
BRAUN
BLAU
Kompressor
WEISS WEISS
GELB/ GRUEN
Ventilatorspeed
min. max.
WEISS BLAU
Ventilator
M~
Transformator
2-Wege
Magnet-
ventil
Mikro-
schalter
Bedienplatine Feuchte-
sensor
Temperatur-
sensor
Steuerplatine
WEISS
SCHWARZ
Sicherung
ROT Pumpe
L N
Pumpen
Protector
OLP
Les interventions qui concer-
nent l'installation de froid et
l'équipement électrique ne
doivent être réalisées que par
des spécialistes agréés !
ATTEnTiOn
!
L'appareil est bruyant ou
du condensat s'échappe
■ Vérifiez si l'appareil se trouve
sur un sol plan et robuste
■ Vérifiez si l'appareil est debout
et stable
■ Faites contrôler la présence
éventuelle de dépôts encrassés
dans les trappes de condensat
ou les raccords d'écoulement
Ces interventions nécessitent
d'ouvrir l'appareil et ne doivent
être réalisées que par un
spécialiste agréé !
BLEU
BLEU
BLEU
BLEU
BLEU
BLEU
BLEU
BLEU
MARRON
JAUNE/
VER
T
BLANC
Condenseur
Compesseur
JAUNE
MARRON
BLANC
BLEU
Condenseur
Électro-
vanne
MARRON
ROUGE
BLANC BLANC
Protection
de la pompe
ROUGE Pompe
Transformateur Panneau de commande Capteur
d‘humidité
Capteur de
température
Micro
switch
Platine de
commande
ROUGE
Ventilateur
La vitesse du ventilateur
ROUGE
Fusible
NOIR
