REMKO ELT 18-S - Manuel (Page 9)

9
N° Désignation N° d‘art.
1 Poignée de transport 1101142
2 Gaine extérieure ELT 18-S 1107920
2a Gaine extérieure ELT 18-S E (Inox) 1107919
3 Gaine intérieure avec cône de soufflage 1107953
4 Joint pour cône de soufflage 1107954
5 Grille d‘évacuation 1101353
6 Paroi avant avec raccord d‘évacuation 1107930
7 Tôle de fond 1107950
8 Limiteur de température de sécurité 1107960
9 Support 1107922
10 Tuyau de protection 1107915
11 Moteur de ventilateur avec ailette 1107992
12 Paroi arrière 1107931
13 Décharge de traction 1107961
14 Prise de thermostat, cpl. 1101018
15 Fiche de pont 1101019
16 Grille d‘aspiration 1107994
17 Douille de protection 1101304
18 Interrupteur de service, cpl. 1107993
19 Condensateur 1102716
20 Bornier à 5 connexions 1107952
21 Bornier à 3 connexions 1101373
22 Limiteur de température 1101161
23 Thermostat de post-refroidissement 1104065
24 Contacteur de commutation 1101021
25 Résistance chauffante 1107998
Non illustr.
Câble de connexion avec fiche 1107962
Fiche de thermostat 1101020
Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.
10
2
6 7
8
17
9 8 10
23
25
3 4 5
1
13
17
11
16
24
14 15
12
18
22
19
20
21

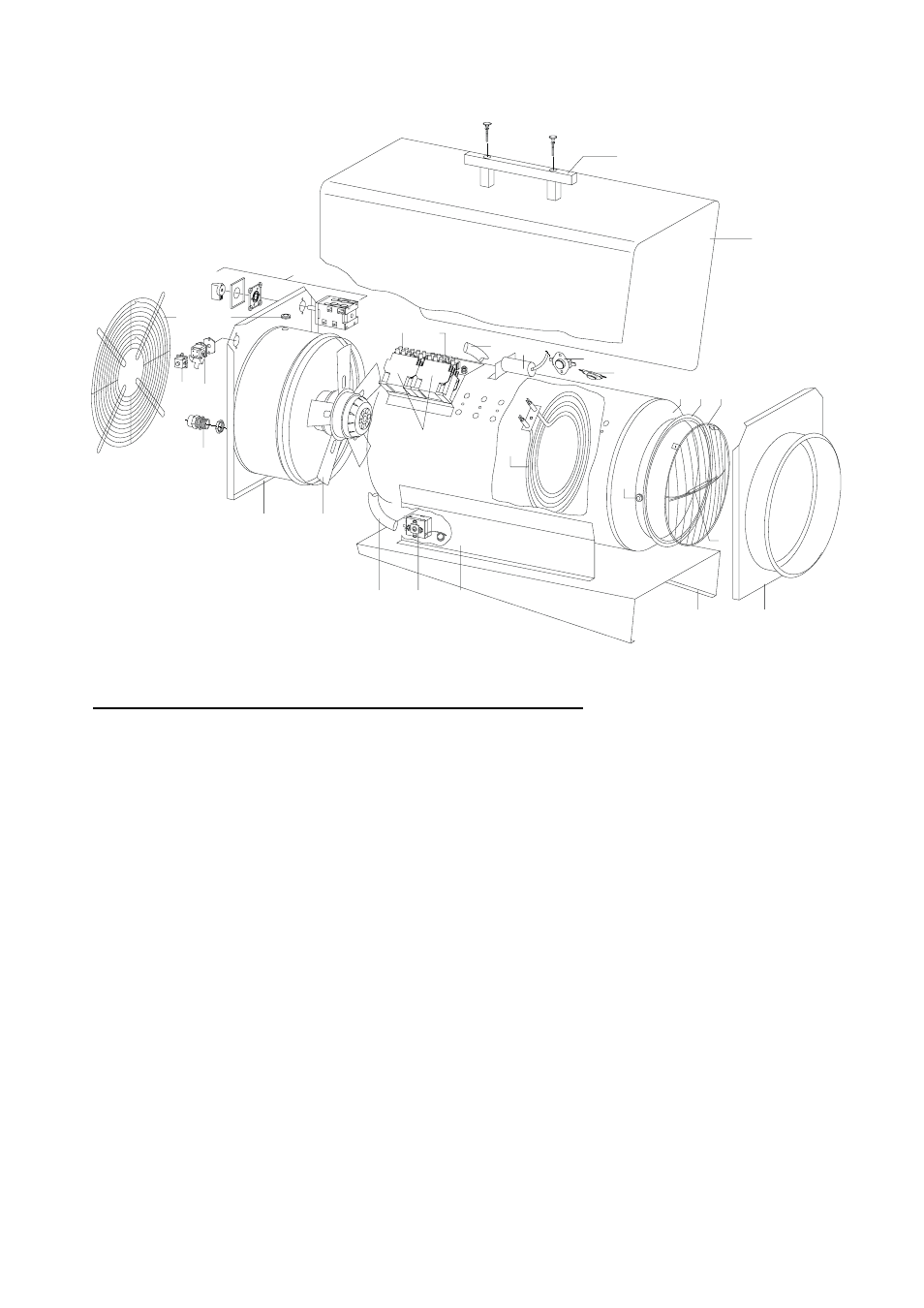

Représentation de l‘appareil ELT 18-S / ELT 18-S E
Pièces de rechange ELT 18-S / ELT 18-S E
