9
Indication pour le montage du couvercle de révision
◊ Faites toujours attention à ce que le joint et le couver-
cle de révision soient bien placés.
◊ Faites attention à ce que les écrous de fixation soient
serrés symétriquement sur le couvercle de révision.
Une fixation irrégulière peut avoir pour conséquence
des fuites .

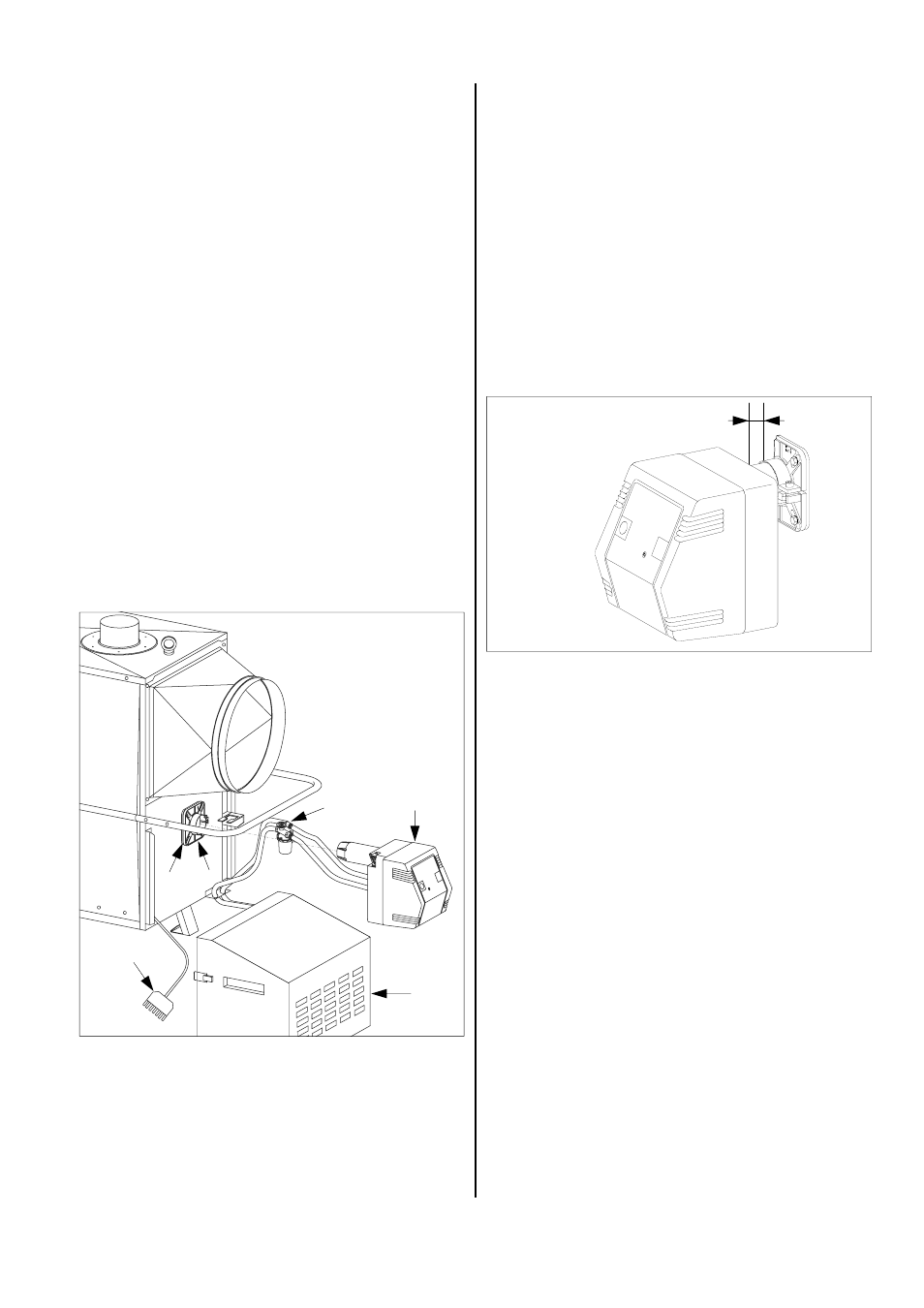

Nettoyage de la chambre de combustion
1. Couper l’appareil du réseau.
2. Retirez le couvercle du brûleur 1 après avoir ouvert
les deux fixations rapides.
3. Dévissez le filtre de fuel 2 et les tuyaux de leur fixa-
tion et retirez la fiche 3 du brûleur 4.
4. Desserrez le serre-fils sur la bride de fixation du brû-
leur 5 et retirez le brûleur vers l’avant.
5. Mettez le brûleur et le filtre de fuel á côté de l’appa-
reil.
6. Démontez la bride de fixation du brûleur.
7. N’endommagez pas le joint 6 de la bride de fixation
du brûleur.
Des joints endommagés peuvent aspirer du faux air.
8. Nettoyez la chambre de combustion à l’aide d’un as-
pirateur à travers l’ouverture du brûleur.
Un jeu de nettoyage spécial, approprié pour l’aspira-
teur industriel REMKO, peut être livré comme acces-
soire.
9. Montez la bride de fixation du brûleur et le brûleur
comme décrit par la suite.
5
1
2
3
4
6
Montage de la bride de fixation brûleur et du brûleur
1. Contrôlez le joint 6 de la bride de fixation brûleur et
remplacez le si nécessaire.
2. Fixez la bride de fixation brûleur avec les 4 vis sur le
boîtier de l'appareil.
Attention au marquage „OBEN“ (UP, HAUT)!
3. Serrez bien les deux vis du haut.
4. Serrez les deux vis du bas seulement avec une lé-
gère pression, afin que le serre-fils de la bride de
fixation brûleur se laisse resserrer.
5. Mettez le tube de flamme du brûleur dans la bride
de fixation brûleur.
Remarquez les mesures X de l’esquisse.
6. Fixez le tube de flamme, en soulevant légèrement le
brûleur (3° d’inclinaison).
Utilisez une clé à six pans.
7. Serrez finalement les deux vis du bas.
8. Remettez le couvercle du brûleur et fixez le solide-
ment avec les fixations rapides.
X CLK 30 à CLK 70 X = 20 mm
CLK 120 et CLK 150 X = 20 mm
Indications complémentaires pour la maintenance
de l’appareil
◊ Laissez faire la maintenance du brûleur seulement
par du personnel autorisé.
◊ La limite des pertes des gaz d’échappement est à
observer selon les consignes.
◊ Faites après la maintenance un contrôle de sécurité
de l’électricité.
