Observez les remarques suivantes:
◊ Nous recommandons d'installer côté bâtiment un in-
terrupteur principal/isolateur à proximité de l'unité
extérieure.
◊ L'alimentation électrique de l'unité intérieure est as-
surée vers l'unité extérieure via la conduite de com-
mande.
◊ L'installation est protégée conformément aux carac-
téristiques techniques.
◊ La borne plate des raccords se trouve derrière le re-
couvrement à droite de l'unité intérieure.
Raccord pour l'eau de
condensation
Comme la température descend au-dessous du point
de rosée, de l'eau de condensation se forme pendant le
mode de refroidissement sur l'échangeur à lamelles de
l'unité intérieure.
L'unité intérieure est pourvue d'une cuve collectrice et
d'un tuyau flexible d'eau de condensation.
Lorsque vous posez le tuyau d'eau de condensation,
observez impérativement les points suivants :
◊ En règle générale, l'écoulement d'eau de condensa-
tion est posé avec les conduites de frigorigène.
◊ Si les conditions constructives nécessitent un autre
guidage du tuyau d'eau de condensation, vous pou-
vez faire passer le tuyau par une autre sortie de
l'unité intérieure.
◊ Si l'appareil est utilisé à une température extérieure
inférieure à 0 °C, veillez à ce que le tuyau soit proté-
gé contre le gel.
◊ Utilisez toujours des colliers de tuyaux appropriés.
◊ Si l'eau de condensation est conduite dans une ca-
nalisation d'égout, prévoyez un guidage de tuyau de
type siphon pour éviter de mauvaises odeurs.
Unité extérieure
Contacteur du
compresseur
Soupape d'inversion
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
7
8 8
Conducteur
de commande
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Moteur de ventilateur
Conducteur de
protection
9 9
PE PE PE
Conducteur
de commande
Conducteur
de commande
Connexion des unités extérieures RKS 526 H à
568 H
Rrefroidissement et chauffage

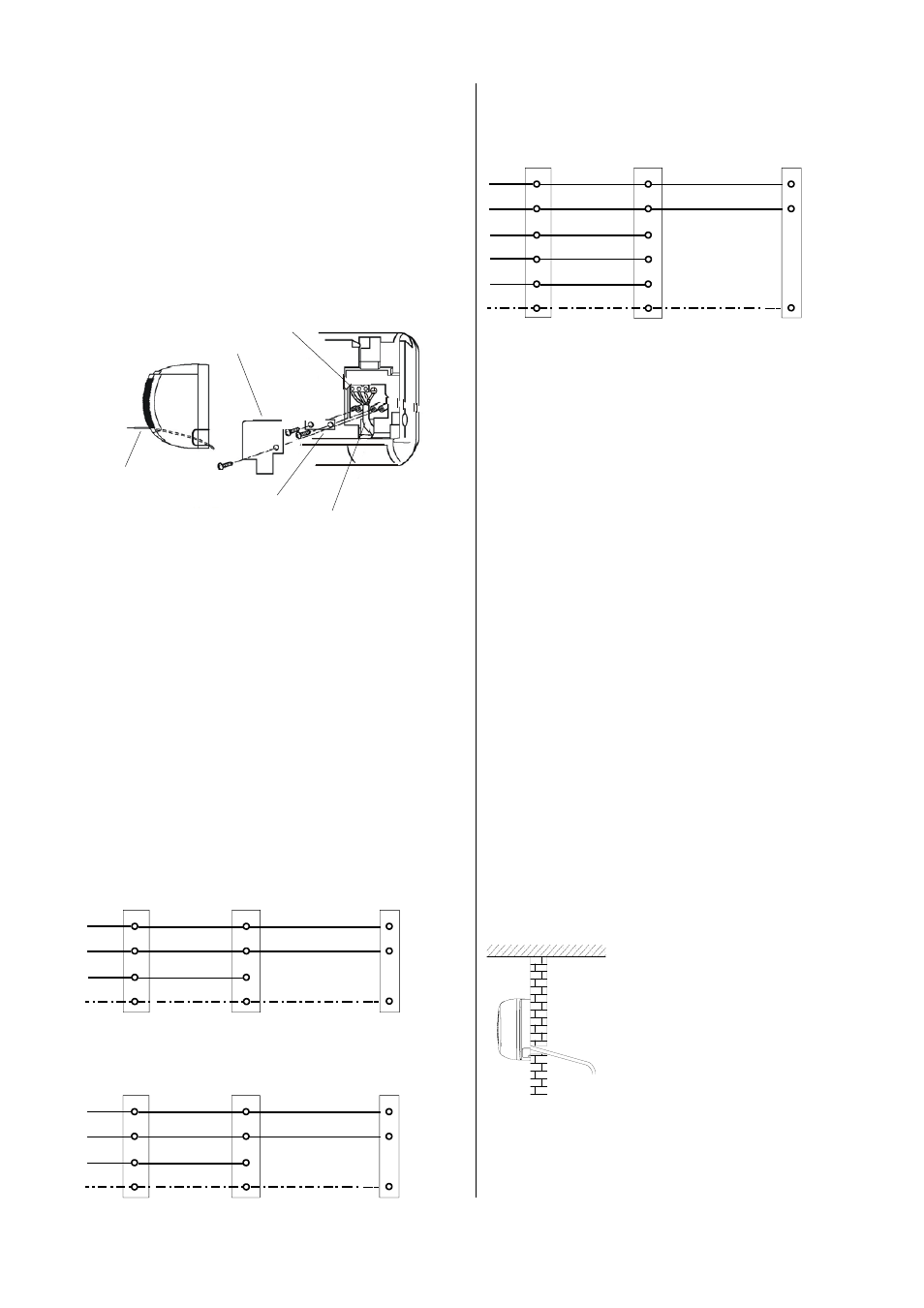

Schéma de connexions
électrique
Borne plate
Recouvrement
Décharge de traction
Conduite de commande
Conduite de
commande
Connexion des unités extérieures RKM 610 à 813
Mode de refroidissement
Unité extérieure
Contacteur du compr.
Conducteur
de protection
Alimentation secteur Unité intérieure
A
N
2
L1
N
L
N
7
PE PE PE
Conducteur
de commande
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Connexion des unités extérieures RKS 526 à 568
Mode de refroidissement
Unité extérieure
Contacteur du compr.
Conducteur de
protection
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
7
PE PE PE
Conducteur
de commande
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Procédure à suivre pour le branchement :
1. Ouvrez la grille d'aspiration d'air.
2. Avec un tournevis cruciforme, desserrez le recou-
vrement de droite.
3. Reliez l'unité à la conduite hors tension de l'unité ex-
térieure.
Voir le schéma de connexion électrique.
4. Assemblez à nouveau l'appareil.
Pente de 2 %
◊ Respectez une pente suffisante
vers l'écoulement.
Prévoyez une pente d'au moins
2 %.
◊ Le tuyau d'eau de condensation
fourni peut être rallongé avec
des tuyaux conventionnels.
◊ En raison de la formation d'eau de condensation,
isolez la conduite d'eau de condensation.
◊ Après la pose, vérifiez que l'eau de condensation
peut s'écouler sans obstacle.
