13
Le tuyau d'eau de condensation fourni peut être rallon-
gé avec des tuyaux conventionnels de 17 mm de dia-
mètre intérieur. Utilisez en tous les cas des colliers ap-
propriés. Après la pose, vérifiez que l'eau de condensa-
tion peut s'écouler sans obstacle.
Montage au mur:
Le tuyau d'eau de condensation
sort de l'unité intérieure par le
bas ou par le haut.
Montage au plafond:
Le tuyau d'eau de condensation sort
de l'appareil en traversant l'ouver-
ture ovale du boîtier à proximité de
la grille.
Avant la mise en service
Après avoir vérifié l'étanchéité et établi le vide (voir au
chapitre «Mise en service» du mode d'emploi de l'unité
extérieure), procédez aux contrôles suivants:
◊ Vérifiez l'écoulement d'eau de condensation.
◊ Fonction de composants supplémentaires.
Pompes d'eau de condensation, etc.
◊ Vérifiez le bon état des conduites de frigorigène et
de l'isolation.
◊ Vérifiez la polarité des raccords électriques entre
l'unité intérieure et l'unité extérieure.
◊ Vérifiez la bonne fixation et la bonne hauteur de
tous les raccords, suspensions, etc.

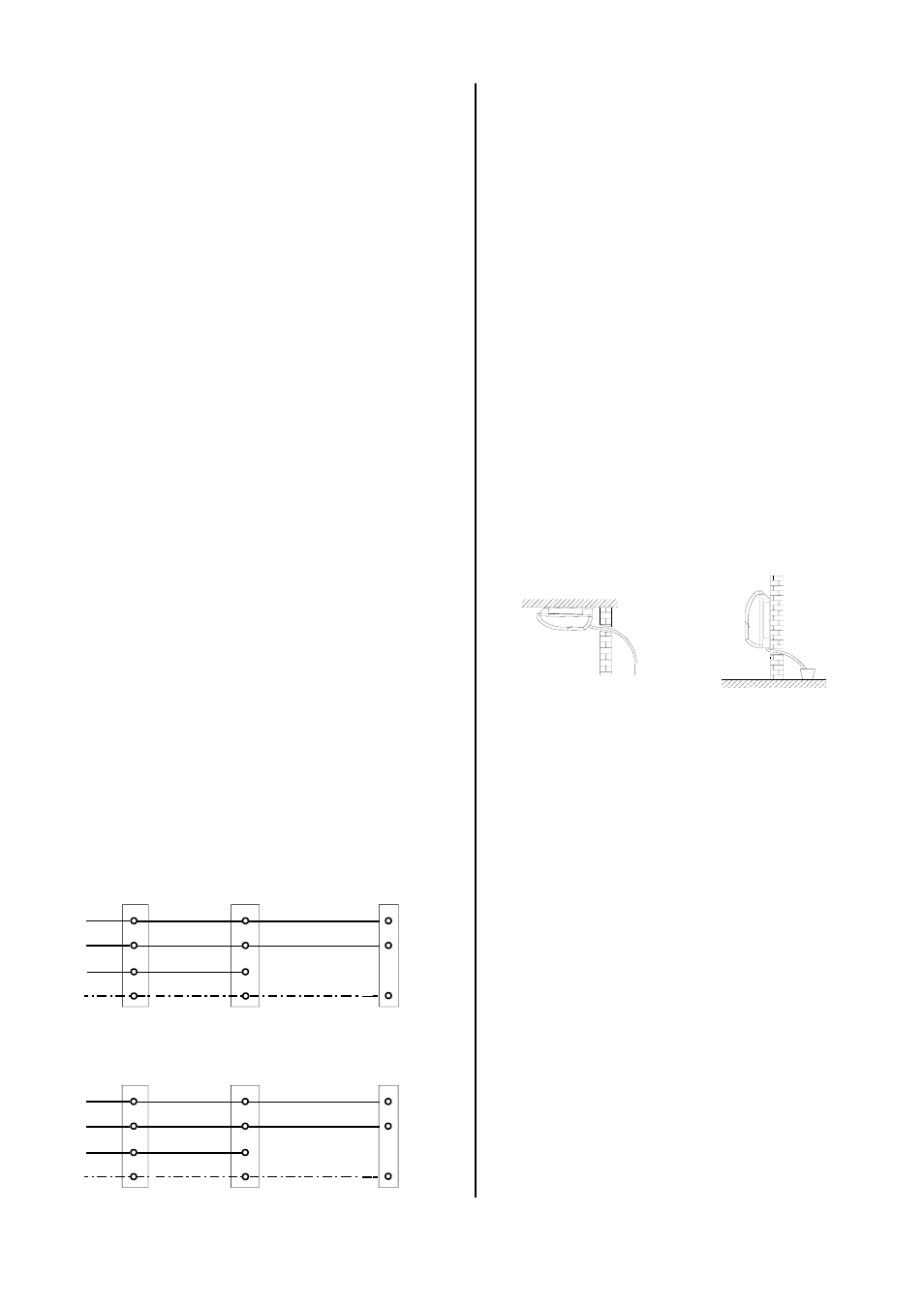

Schéma de connexions
électrique
Connexion des unités extérieures RKM 613 à 813
Unité extérieure
Contacteur du com-
presseur
Conducteur
de protection
Alimentation secteur Unité intérieure
A
N
2
L1
N
A
N
2
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Connexion des unités extérieures RKS 526 à 568
Unité extérieure
Contacteur du com-
presseur
Conducteur de
protection
Alimentation secteur Unité intérieure
L
N
7
L1
N
A
N
2
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.
Branchement électrique
Pour les appareils servant au refroidissement, posez un
câble pilote à quatre conducteurs allant de l'unité inté-
rieure vers l'unité extérieure.
Tous les travaux électriques ne doivent être réalisés
que par un personnel autorisé conformément aux dis-
positions correspondantes.
Pour le montage et la mise en service, observez les di-
rectives locales ainsi que les prescriptions des entrepri-
ses locales de distribution d'énergie.
Observez les remarques suivantes:
◊ Nous recommandons d'installer (à la charge du
client) un interrupteur principal / isolateur à proximité
de l'unité extérieure.
◊ L'alimentation électrique de l'unité intérieure est as-
surée depuis l'unité extérieure via le câble pilote.
◊ L'installation est protégée conformément aux carac-
téristiques techniques.
◊ La borne plate des raccords se trouve derrière la
protection à droite de l'unité intérieure.
Procédure à suivre pour le branchement :
1. La borne de connexions se trouve à l'arrière de l'ap-
pareil.
2. Branchez l'unité intérieure à l'unité extérieure à l'aide
du câble de raccord sans tension (voir le schéma
électrique).
3. Montez à nouveau dans l'ordre inverse toutes les
pièces démontées.
Raccord pour eau de
condensation
Comme la température descend au-dessous du point
de rosée, de l'eau de condensation se forme pendant le
mode de refroidissement sur l'échangeur à lamelles de
l'unité intérieure.
L'unité intérieure est pourvue de deux cuves collectri-
ces et d'un tuyau flexible d'eau de condensation.
Lorsque vous posez le tuyau d'eau de condensation,
observez impérativement les points suivants:
◊ En règle générale, l'écoulement d'eau de condensa-
tion est posé avec les conduites de frigorigène.
◊ Si les conditions constructives nécessitent un autre
guidage du tuyau d'eau de condensation, vous pou-
vez faire passer le tuyau par une autre sortie de
l'unité intérieure.
◊ Si l'appareil est utilisé à une température extérieure
inférieure à 0 °C, veillez à protéger la pose contre le
gel.
◊ Utilisez toujours des colliers de tuyaux appropriés.
◊ Si l'eau de condensation est conduite dans une ca-
nalisation d'égout, prévoyez un guidage de tuyau de
type siphon pour éviter de mauvaises odeurs.
