18
Branchement électrique
Installez et protégez une alimentation tension sur les
unités extérieures des appareils (observez les instruc-
tions de service correspondantes). Pour le montage et
la mise en service, observez les directives locales ainsi
que les prescriptions de l'entreprise locale de distribu-
tion d'énergie.
◊ Pour éviter de l'eau d'égouttage, pourvoyez éven-
tuellement la conduite d'eau de condensation d'une
isolation thermique.
◊ Si l'appareil est utilisé à une température extérieure
inférieure à 0 °C, veillez à une pose protégée contre
le gel.
◊ Si les écoulements ou les récipients collecteurs se
situent au-dessus de la hauteur de refoulement
maximale de 1 000 mm (mesurée à partir du bord
inférieur de la cassette) de la pompe d'eau de
condensation, utilisez une pompe d'eau de conden-
sation disponible en option.
◊ Après la pose, vérifiez que l'eau de condensation
peut s'écouler sans obstacle.
Procédez aux connexions électriques suivantes :
1. Connexion du câble pilote depuis l'unité extérieure
2. Connexion éventuelle d'un ventilateur d'air frais
3. Connexion éventuelle d'une pompe externe d'eau de
condensation
*
Toutes les installations électriques seront réali-
sées par une entreprise spécialisée. Le montage
des connexions électriques doit être exécuté lors-
que celles-ci sont hors tension.
Pour la connexion, procédez comme suit :
1. Ouvrez la protection du tableau de réglage en reti-
rant les vis de fixation.
2. Faites passer la conduite dans le boîtier de commu-
tation à travers les bagues de protection.
3. Fixez la conduite dans la décharge de traction.
4. Commencez le câblage par le conducteur de protec-
tion.
5. Puis, reliez les contacts des conducteurs pilote, neu-
tre et extérieur comme le montre le schéma de
connexion.
6. Reliez les fiches électriques de la protection aux élé-
ments correspondants de la cassette.
Une inversion est impossible.
7. Montez toutes les pièces démontées.
* Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.
Procédez à toutes les connexions dans le boîtier de
commutation.
Celui-ci se trouve sur le côté de l'appareil.
Sous la protection du boîtier de commutation se trou-
vent une platine de commande et les bornes de
connexion de l'appareil.
RKT 260-520
RKT 680

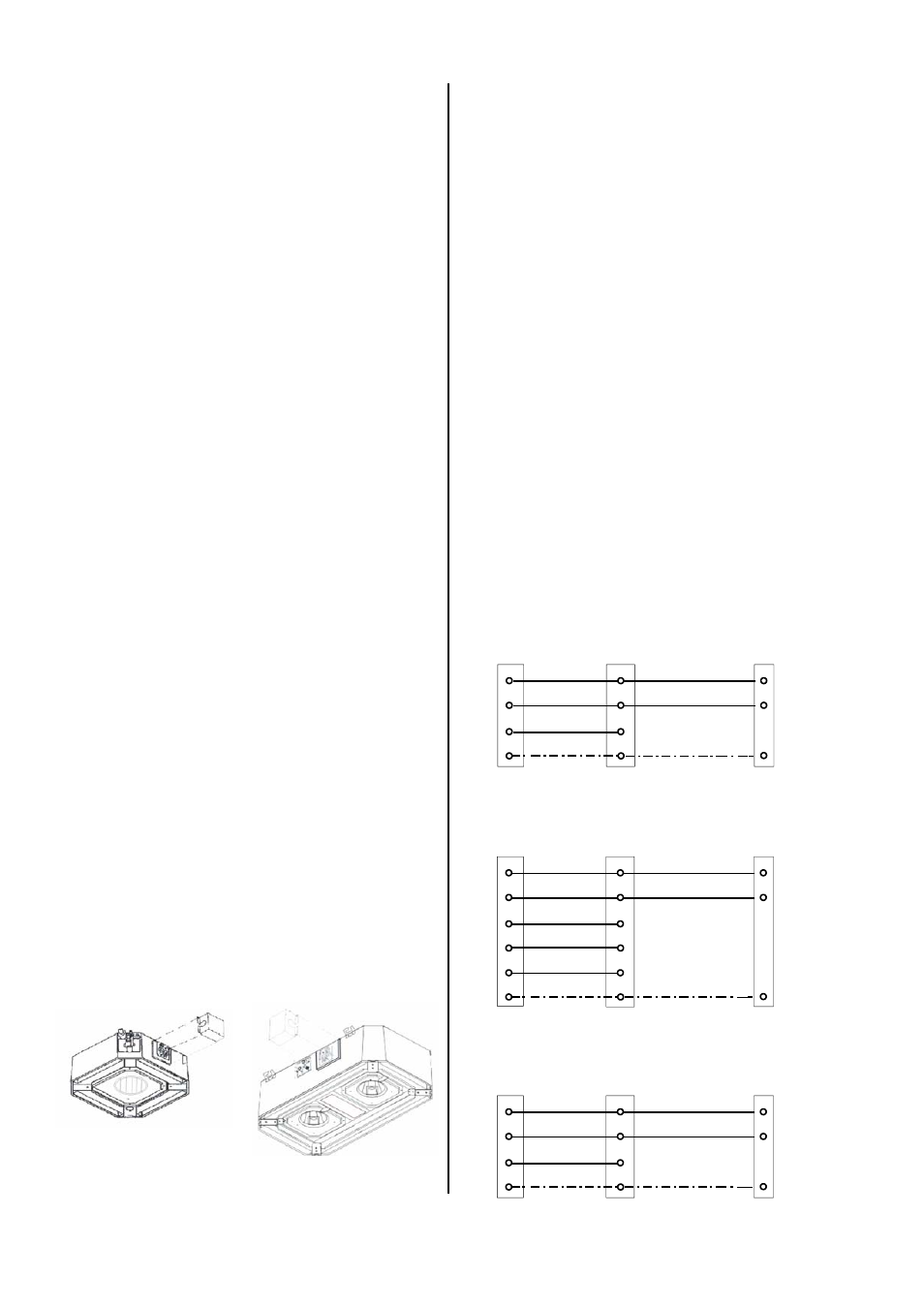

Schéma de connexions
électrique
Connexion RKS 526-568
Refroidissement
Unité extérieure
Contacteur du com-
presseur
Conducteur
de protection
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
C
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
Connexion RKM 610-813
Refroidissement
Connexion RKS 526-568H
Refroidissement et chauffage
Unité extérieure
Contacteur du
compresseur
Soupape d'inversion
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
C
V 8
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
Moteur de ventilateur
Conducteur
de protection
9 F
PE PE PE
Conducteur
pilote
Conducteur
pilote
230 V~,
50 Hz,
L1 / N / PE
Unité extérieure
Contacteur du
compresseur
Conducteur
de protection
Alimentation secteur Unité intérieure
A
N
2
L1
N
L
N
C
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1 / N / PE
