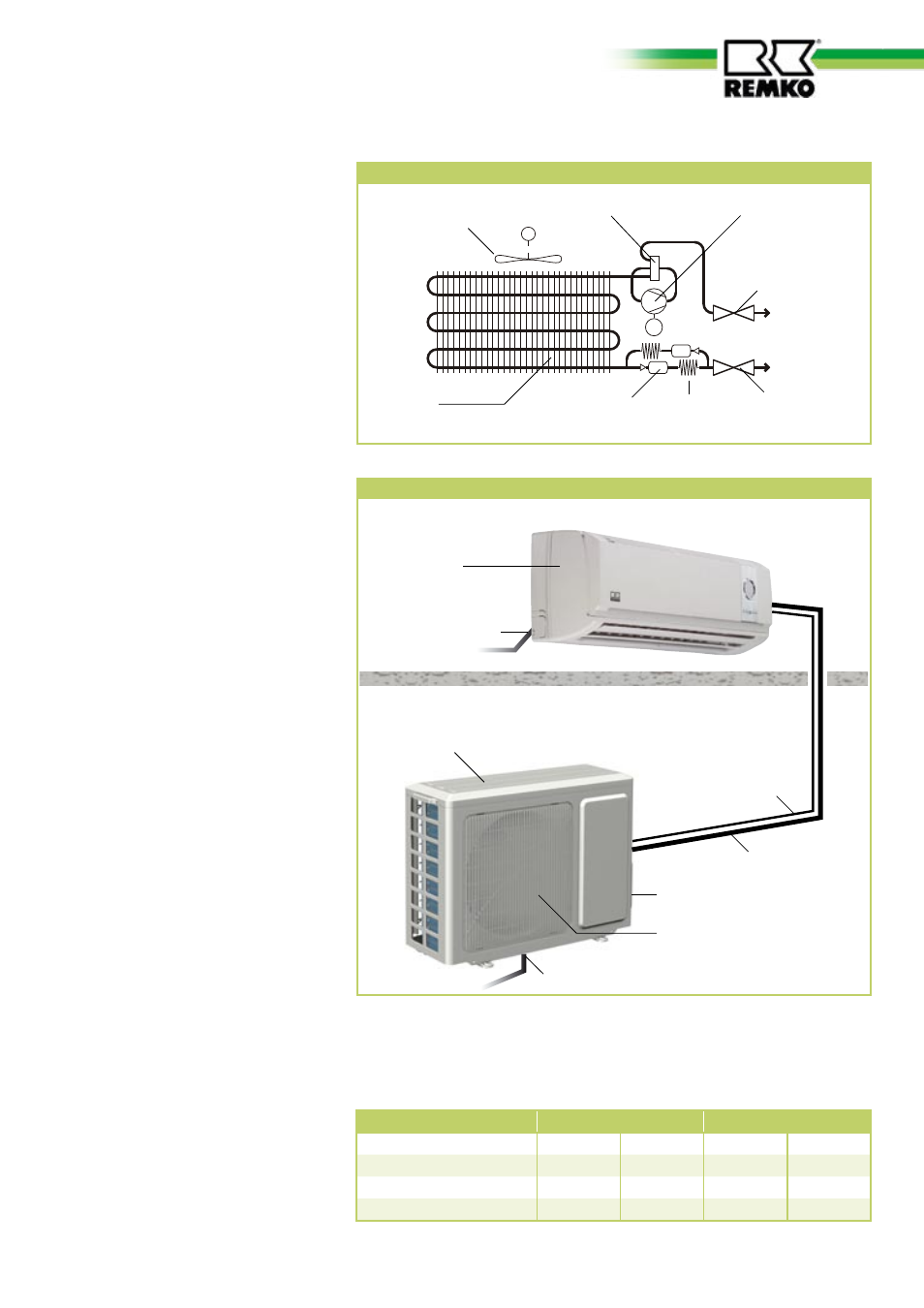

Schéma du circuit frigorifique RKS...H
Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison puis informez
le transporteur et votre partenaire
contractuel.Aucune garantie ne
sera octroyée pour des réclamations
ultérieures.
L'unité extérieure, exécution split,
du climatiseur ambiant combiné
sert, en mode refroidissement, à
rejeter dans l'air ambiant la chaleur
accumulée par l'unité intérieure
dans la pièce à refroidir.
En mode chauffage, les appareils
dédiés au refroidissement et au
chauffage permettent de diffuser
la chaleur absorbée par l'unité ex-
térieure dans la pièce à chauffer au
niveau de l'unité intérieure. L'ap-
pareil peut être monté à l'extérieur
ou, lorsque certaines conditions
sont réunies, en intérieur.
L'unité extérieure se compose d'un
circuit frigorifique avec un com-
presseur, d'un condenseur à lamel-
les, d'un ventilateur de conden-
seur, d'une vanne d'inversion et
d'un dispositif d'étranglement.
L'unité extérieure peut être com-
binée avec les unités intérieures
REMKO disposant d'une puissance
de refroidissement correspondante
(voir le tableau « Combinaisons »).
L'unité extérieure est comman-
dée par le dispositif de réglage de
l'unité intérieure. Sont disponibles
en tant qu''accessoires des conso-
les de sol, des consoles murales et
des conduites de frigorigène.
Description de l'appareil
Transport et
emballage
Combinaisons
Refroidissement et chauffage
RKS 435 H RKS 448 H
RXW 350 •
RXW 480
•
RXD 350 •
RXD 480
•
Les unités intérieure et extérieure sont reliées par des conduites de frigorigène.
Unité extérieure
Architecture du système
Zone intérieure
Zone extérieure
Vanne d'arrêt
Ventilateur du condenseur
M
M
Ventilateur du condenseur
Vanne d'inversion
Condenseur Déshydrateur filtre Dispositif
d'étranglement du
tube capillaire
Vanne de
raccordement
Conduite d'injection
Vanne de raccordement
Conduite d'aspiration
Compresseur
Conduite d'aspiration
Conduite de condensat (uniquement RKS...H)
Unité intérieure
Conduite de condensat
Conduite d'injection
