7
Notice de montage pour
le personnel spécialisé
Remarques importantes avant l’installation
Pour ne pas influer sur la puissance du climatiseur, cer-
taines règles fondamentales doivent être observées
lors de la mise en place de la partie extérieure et de
l’installation des conduites du produit réfrigérant :
◊ Notez que la longueur maximale de la conduite du
produit réfrigérant est de 15 mètres pour une diffé-
rence de hauteur maximale de 10 mètres.
◊ Ajoutez du produit réfrigérant dans l’installation si la
longueur simple de la conduite du produit réfrigérant
dépasse 5 mètres.
Pour connaître la quantité de réfrigérant à ajouter,
voir le chapitre „Appoint du produit réfrigérant“.
◊ Vérifiez que l’appareil intérieur et la partie extérieure
sont bien compatibles techniquement.
En cas d’utilisation de composants d’origine tierce,
toute prétention à garantie s’annule.
◊ Contrôlez que le contenu de l’emballage est au com-
plet et vérifiez que les appareils n’ont pas subi de
dommages de transport visibles.
◊ Signalez immédiatement tout défaut au transporteur
et à votre partenaire commercial. Aucune garantie ne
pourra être accordée pour les réclamations ultérieures.
◊ Apportez l’appareil dans son emballage d’origine
aussi près que possible du lieu de montage.
Ainsi, vous éviterez les avaries de transport.
◊ Avant l’installation, il faut vérifier que les charges de
connexion électrique correspondent bien aux indica-
tions portées sur la plaque signalétique.
◊ Enlevez les bouchons de protection situés au niveau
des branchements des appareils juste avant le rac-
cordement aux conduites du produit réfrigérant.
◊ Les conduites du produit réfrigérant ne doivent pas
être pliées ni comprimées.
◊ Notez que l’installation et la maintenance peuvent
présenter des dangers en raison du niveau élevé
des pressions et des tensions électriques.
◊ Faites preuve d’une prudence accrue lorsque les ca-
pots sont démontés.
Les composants du circuit du produit réfrigérant
peuvent atteindre des températures de 70 °C.
◊ Choisissez un lieu de montage garantissant une as-
piration et une évacuation d’air libres.
Les distances de sécurité sont indiquées sur le des-
sin, au paragraphe „Espaces libres minimaux“.
◊ Branchez l’alimentation secteur à la partie extérieure.
Les lignes pilotes menant à l’appareil intérieur sont à
poser avec les conduites du réfrigérant.
◊ Réalisez toutes les connexions électriques confor-
mément aux normes DIN et VDE en vigueur.
◊ Il faut que toutes les conduites du produit réfrigérant,
y compris les connecteurs et valves, soient étanches
à la diffusion avec isolation thermique.
Erreurs d’installation pouvant être évitées
Il est impératif d’observer les points suivants :
◊ Posez les lignes entre l’appareil intérieur et la partie
extérieure et faites en sorte que les conduites du
produit réfrigérant soient aussi courtes que possible.
◊ N’ouvrez les valves de raccordement du produit ré-
frigérant qu’après achèvement de toute l’installation.
◊ Au risque d’incendie, fixez toujours correctement les
câbles électriques dans les bornes.
◊ Obturez les conduites du produit réfrigérant ouvertes
avec des bouchons appropriés ou du ruban adhésif
pour empêcher la pénétration d’humidité.
◊ Évitez les courbures inutiles, pour minimiser la perte
de pression dans les conduites du réfrigérant et pour
garantir le reflux de l’huile du condensateur.
◊ Prenez des mesures spécifiques pour la remise en
circulation de l’huile lorsque la partie extérieure est
placée au-dessus de l’appareil intérieur.
Voir le point „mesures de remise en circulation de
l’huile“.
◊ N’installez pas l’appareil à proximité immédiate de
dispositifs à fort rayonnement de chaleur, p.ex. des
surfaces réfléchissantes en verre.
Le montage à proximité de rayonnements thermiques
réduit le dégagement de chaleur des lamelles de la par-
tie extérieure.

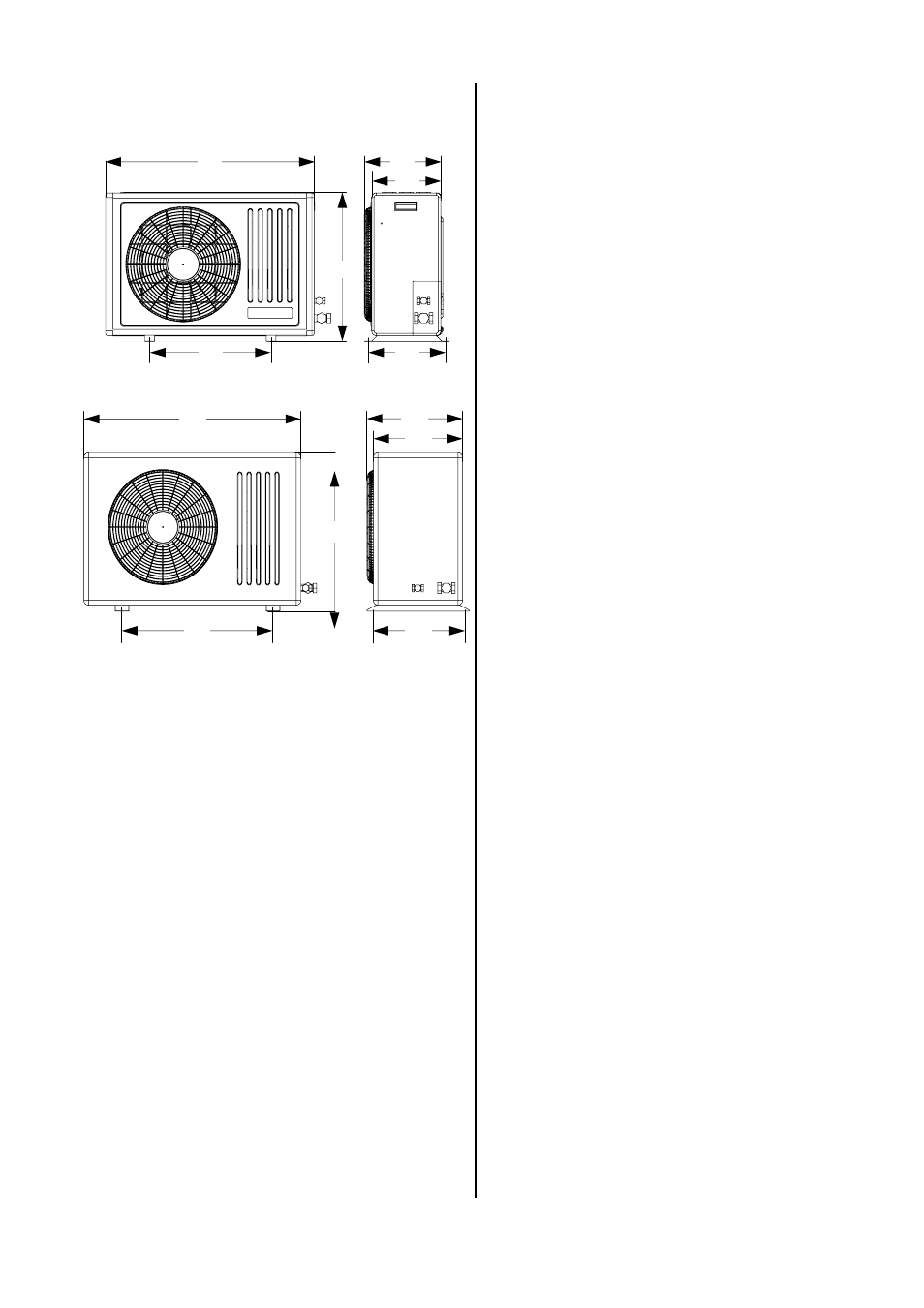

Dimensions
615
295
322 860
510 320
RKS 510, RKS 513, RKS 518
645
345
417 997
560 335
RKS 524
