Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Description de
l'appareil
Transport et
emballage
L'unité intérieure des climatiseurs
ambiants combinés en version split
aspire la chaleur accumulée dans la
pièce à refroidir. L'unité extérieure
rejette cette chaleur dans l'air
ambiant.
En intérieur, l'appareil a été conçu
pour être monté sur les parties
supérieures des parois.
Le fonctionnement est géré par
une télécommande infrarouge.
L'unité intérieure est constituée
d'un évaporateur à lamelles,
d'un ventilateur d'évaporateur,
d'un dispositif de réglage et
d'un récipient collecteur pour
condensat. L'unité intérieure peut
être associée aux unités extérieures
REMKO de même puissance de
refroidissement. L'unité extérieure
est commandée par le dispositif de
réglage de l'unité intérieure.
Sont disponibles en tant
qu'accessoires des
pompes à condensat.

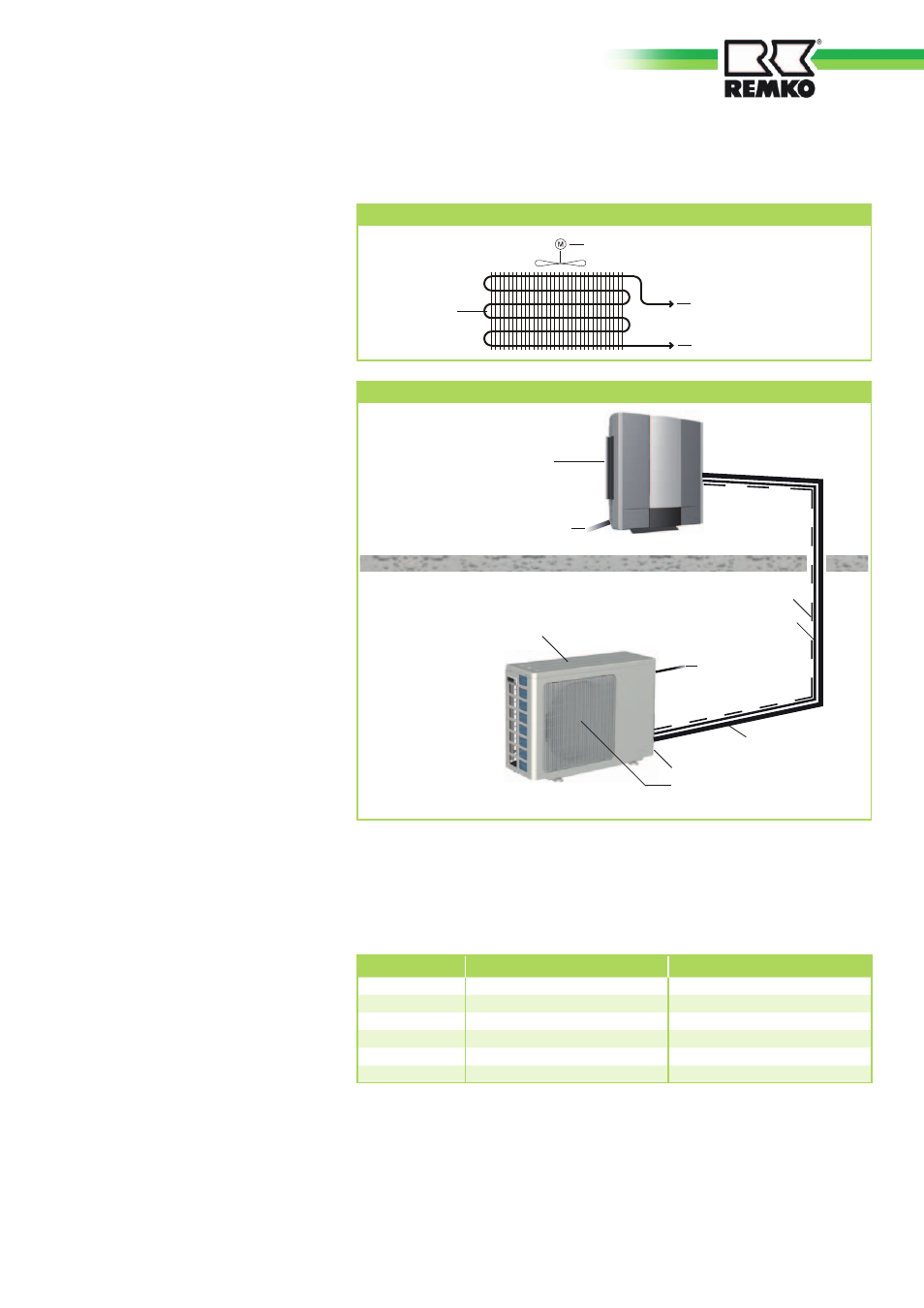

Schéma du circuit frigorifique
Ventilateur d'évaporateur
Raccord de la conduite
d'aspiration
Raccord de la conduite
d'injection
Évaporateur
Les unités intérieure et extérieure sont reliées par des conduites de
frigorigène.
Unité extérieure
Architecture du système
Vanne d'arrêt
Unité intérieure
Ventilateur du condenseur
Conduite d'injection
Conduite
d'aspiration
Zone intérieure
Zone extérieure Câble de commande
Câble
d'alimentation
électrique
Conduite de condensat
Combinaisons
ATY 261 ATY 351
RXM 226
••
RXM 235
••
RXM 326
•• •
RXM 335
•••
RXM 426 ••••
RXM 435
••••
Refroidissement
5
