REMKO RKL 490 DC - Manuel (Page 8)

Montage sur le mur extérieur avec
support mural
■
Fixez les supports muraux inclus
dans la livraison au mur.
■
Suspendez l'unité extérieure
dans les supports muraux, et
sécurisez-la avec les vis M4
comprises dans la livraison
(illustrations 4 et 5)
.
Les supports muraux peuvent être
fixées avec des éléments de fixa-
tion inclus dans la livraison (che-
villes de 6 mm et vis).
Montage au mur extérieur avec
courroies de fixation
La fixation de l'unité extérieure
à l'aide de courroies de fixation est
une autre possibilité pour monter
l'unité extérieure au mur ou à une
balustrade en extérieur.
■ Suspendez les supports muraux
à l'unité extérieure et fixez-les
avec les vis (M4).
■ Suspendez une extrémité des
courroies de fixation avec le
mousqueton dans les oeillets de
fixation à l'unité extérieure.
■ Suspendez l'autre extrémité des
courroies de fixation aux vis
à oeillets à poser par le client
sur le mur ou sur la balustrade
(illustration 7)
.
Veillez à ce que la fixation soit
suffisante.
20 cm
max. 1,8 m
Mousquetons
Oeillet de fixation
Vis de fixation M4
Vis à
oeillets
Vis de sécurité
M4
353 mm
220 mm
Si ceux-ci ne sont pas adaptés à
la qualité du mur, ces éléments de
fixation doivent être posés avec
une résistance suffisante par le
client.
Veillez lors du montage à ce que
l'alimentation ne soit pas affec-
tée et que l'isolation ne soit pas
endommagée.
Respectez les distances minimales.
L'évacuation d'air de l'unité inté-
rieure et de l'unité extérieure ne
doit pas être fermée.
Hauteur de montage
L'unité extérieure (bord inférieur)
doit être montée à max. 1,8 m
au-dessus du niveau d'installation
de l'unité intérieure (illustration 6).
Si l'unité extérieure est montée en-
dessous du niveau d'installation de
l'unité intérieure, une différence de
hauteur d'1,5 m ne doit pas être
excédée.

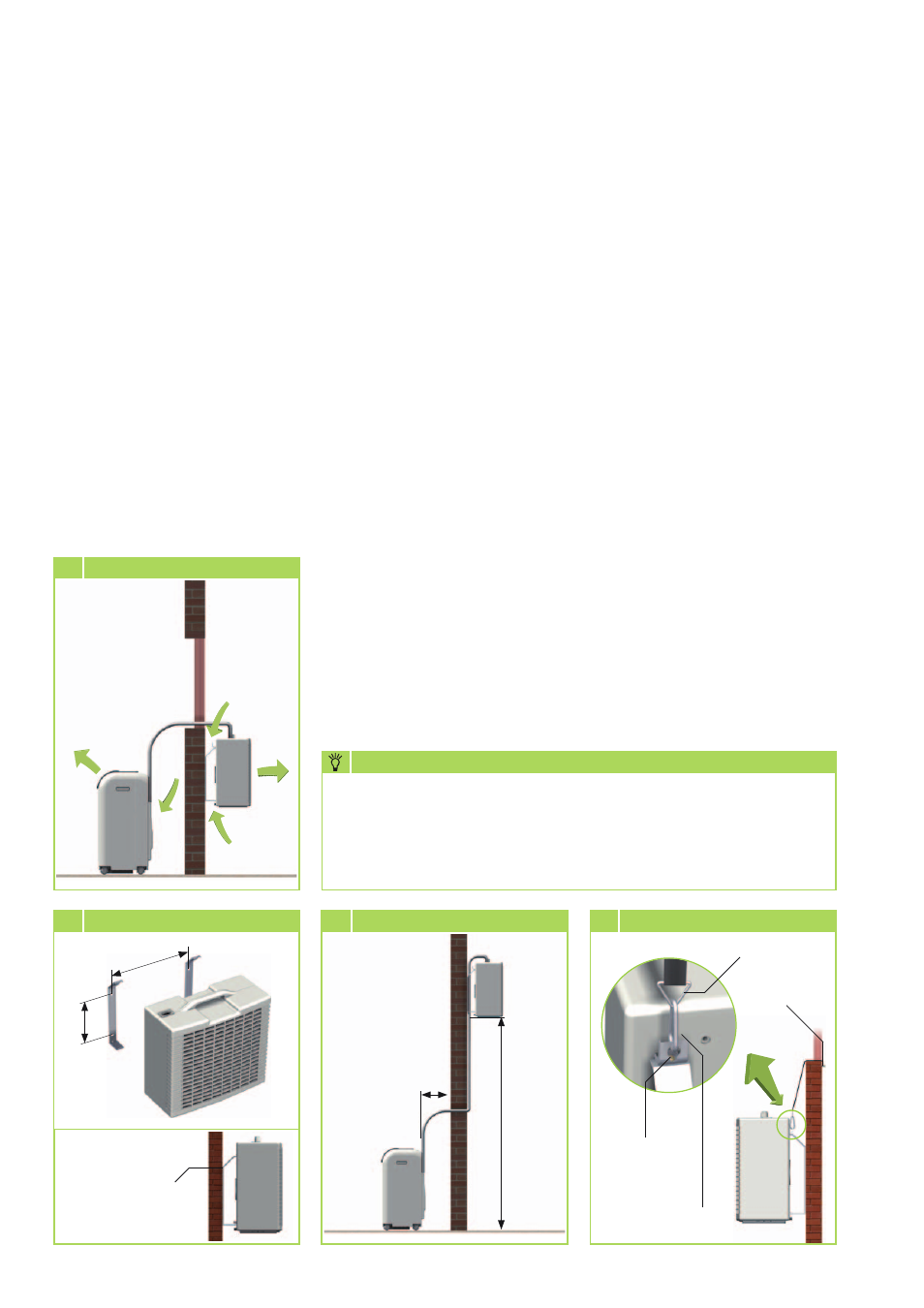

4 Circulation de l'air nécessaire
5 Distance de support de montage 6 Hauteur de montage max. 7 Montage avec courroies de fixation
Selon les conditions météo, de l'eau de condensation peut s'écouler
de l'évacuation de condensat à l'arrière de l'unité extérieure. Ceci
est normal. Sélectionnez l'emplacement de montage de l'unité ex-
térieure afin que l'eau écoulée ne puisse causer aucun dommage ou
raccordez le branchement avec l'écoulement.
REMARQUE
REMKO RKL
8
