13

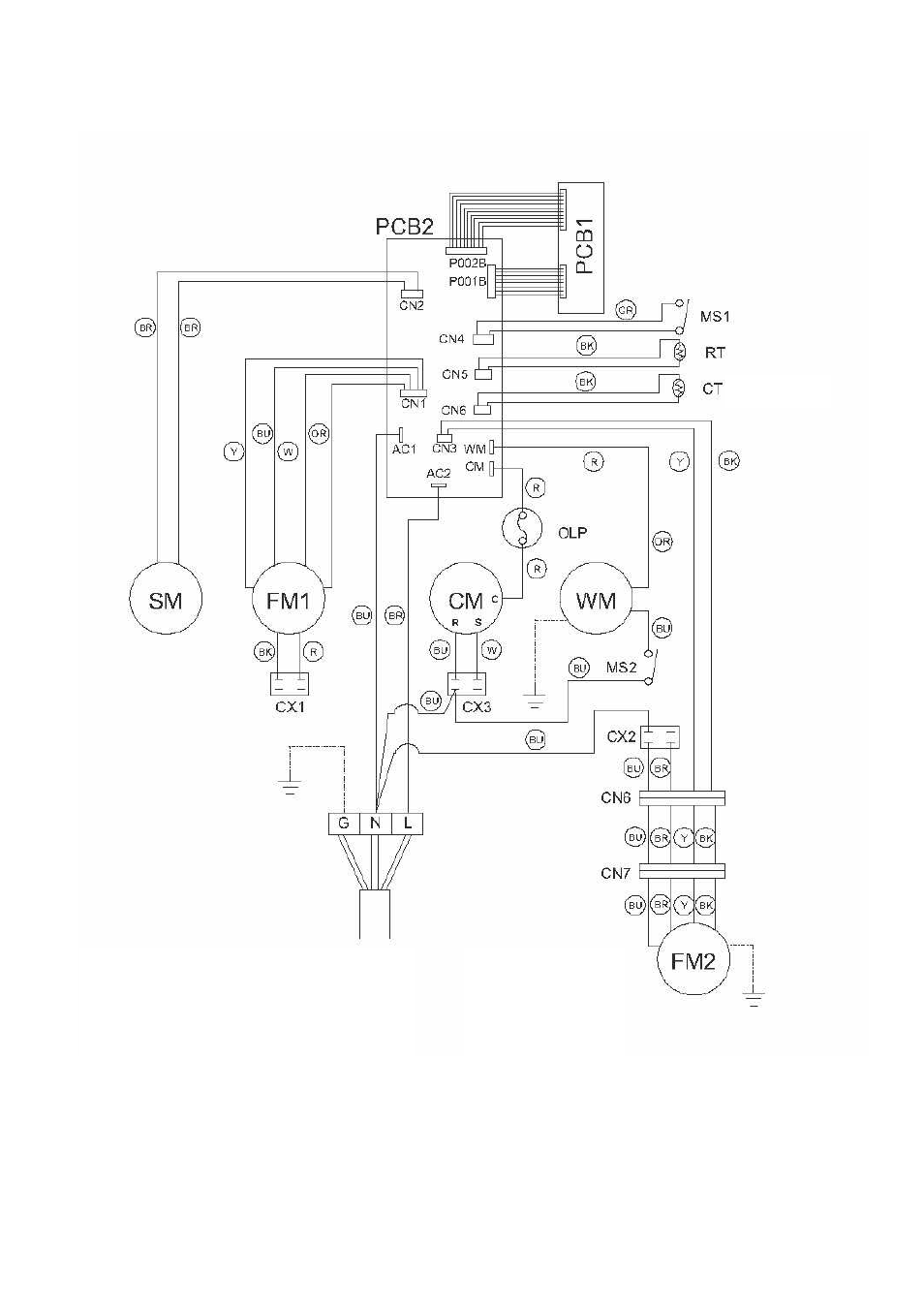

Schéma des connexions électriques
Légende
PCB1
= Tableau de commande
PCB2 = Platine de commande
SM = Moteur à mouvement alternatif
FM1 = Moteur du ventilateur, appareil intérieur
FM2 = Moteur du ventilateur, partie extérieure
WM = Pompe de condensat
CM = Compresseur
OLP = Protection condensateur
CX1 = Condensateur (FM1)
CX2 = Condensateur (FM2)
CX3 = Condensateur (CM)
TH = Capteur de température
MS1 = Micro-rupteur (collecteur plein)
MS2 = Micro-rupteur (pompe)
Codage des couleurs
Y =
jaune
W = blanc
R = rouge
BU = bleu
BR = brun
BK = noir
GR = gris
OR = orange
Sous réserve de modifications de cotes et de construction dans le sens du progrès technique.
