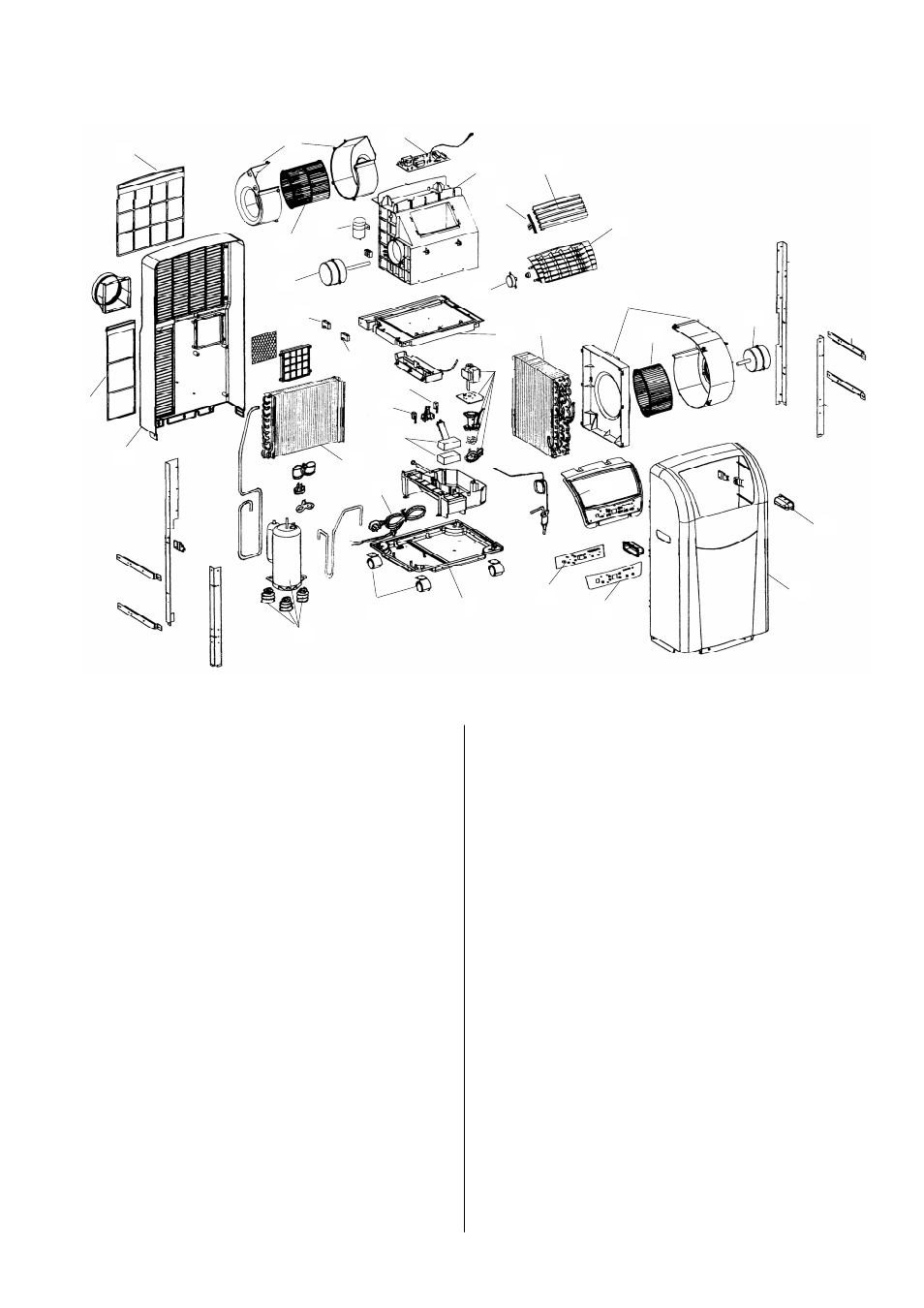

Représentation de l‘appareil
Nous nous réservons le droit d'apporter des modifications constructives servant
au progrès technique.
Lorsque vous commandez des pièces de rechange, indiquez le n° d'art.,
mais aussi le n° de série de l'appareil (voir sur la plaque signalétique).
N° Désignation
RKL290 S-Line
1 Paroi avant 1107000 1107043
2 Encoche pour le transport 1107001 1107044
3 Protection du tableau de
commande 1107002 1107002
4 Grille de sortie 1107003 1107003
5 Lamelles 1107004 1107004
6 Levier de serrage lamelles 1107005 1107005
7 Paroi arrière 1107006 1107045
8 Filtre à air de circulation 1107007 1107046
9 Fond d'appareil 1107008 1107008
10 Roulette de transport 1107009 1107009
11 Boîtier de ventilateur
(air d'évacuation) 1107010 1107010
12 Roue de ventilateur
(air d'évacuation) 1107011 1107011
13 Moteur de ventilateur
(air d'évacuation) 1107012 1107012
14 Cuve d'eau de condensation 1107014 1107014
15 Condenseur 1107015 1107015
16 Pompe d'eau de
condensation cpl. 1107016 1107016
17 Flotteur (réservoir) 1107017 1107017
18 Microrupteur 1 (réservoir) 1107018 1107018
N° d'art.
RKL350 S-Line
1107000 1107043
1107001 1107044
1107002 1107002
1107003 1107003
1107004 1107004
1107005 1107005
1107006 1107045
1107007 1107046
1107008 1107008
1107009 1107009
1107010 1107010
1107011 1107011
1107013 1107013
1107014 1107014
1107015 1107015
1107016 1107016
1107017 1107017
1107018 1107018
19 Microrupteur 2 (réservoir) 1107019 1107019 1107019 1107019
Liste des pièces de rechange
N° Désignation N° d'art.
RKL 290 S-Line RKL 350 S-Line
20 Évaporateur 1107020 1107020 1107020 1107020
21 Compresseur cpl. 1107021 1107021 1107022 1107022
22 Feuille du tableau de
commande 1107023 1107023 1107023 1107023
23 Platine du tableau de
commande 1107024 1107024 1107024 1107024
24 Platine de commande 1107025 1107025 1107025 1107025
25 Moteur de ventilateur
(air de circulation) 1107026 1107026 1107027 1107027
26 Boîtier d'évaporateur 1107028 1107028 1107028 1107028
27 Boîtier de ventilateur
(air de circulation) 1107029 1107029 1107029 1107029
28 Roue de ventilateur
(air de circulation) 1107030 1107030 1107030 1107030
29 Moteur de lamelles 1107031 1107031 1107031 1107031
30 Filtre (air d'évacuation) 1107032 1107047 1107032 1107047
31 Câble d'alimentation
avec fiche 1107033 1107033 1107033 1107033
32 Condensateur compresseur 1107034 1107034 1107036 1107036
33 Condensateur moteur de
ventilateur
(air de circulation) 1107037 1107037 1107038 1107038
34 Condensateur moteur de
ventilateur (air d'évacuation) 1107039 1107039 1107040 1107040
non ill. Télécommande infrarouge 1107041 1107041 1107041 1107041
non ill. Tuyau d'air d'évacuation cpl. 1107042 1107048 1107042 1107048
9 10
16
4
6
27
21
1
7
20
26
8
29
17
19
18
15
11
14 12
13
28
3
5
22
23
24
30
31
25
2
32
33
34
Accessoires
Passage mural variable 1613118 1613118 1613118 1613118
