11

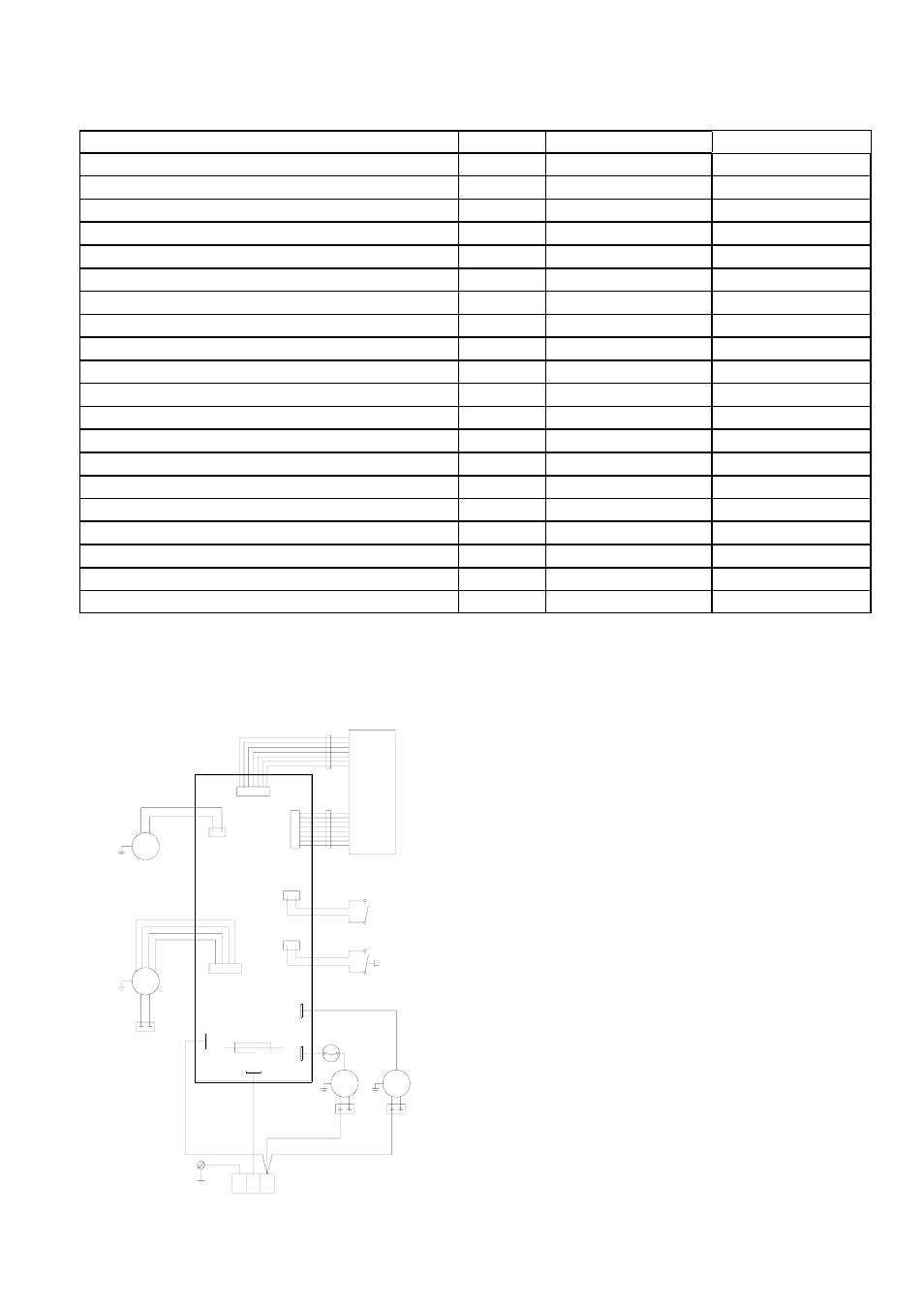

Caractéristiques techniques
1) Les indications se rapportent à une température d’air de 30 °C avec 70% d’humidité relative
2) Mesure de bruit selon la norme DIN 45635 - 01 - KL3
3) Longueur totale, tuyau d’évacuation ne pouvant être rallongé
Schéma des connexions électriques
CN6
CN7
PCB1
PCB2
P001B
P002B
CN02
SM
CN04
TH
MS
CN05
CN01 FM1
CX1
CX3 CX2
CM FM2
AC1
187
250
OLP
PE L1 N
N
L
AC2
grau
schwarz
rot
rot
braun
F1 CM
FM
CM = Moteur du condensateur
CN06 = Connecteur 2 vers la platine de commande
CN07 = Connecteur 1 vers la platine de commande
CX1 = Condensateur pour le ventilateur d’évacuation
CX2 = Condensateur pour le ventilateur de circulation
d’air
CX3 = Condensateur pour le condensateur
F1 = Fusible de commande
FM1 = Ventilateur d’évacuation
FM2 = Ventilateur de circulation d’air
MS = Micro-rupteur du collecteur d’eau de condensation
OLP = Protection de surcharge pour le condensateur
PCB1 = Platine de commande (tableau de commande)
PCB2 = Platine secteur
TH = Capteur de thermostat
SM = Moteur des lamelles
Modèle RKL 220 RKL 240
Puissance frigorifique
1)
W 1900 2200
Produit réfrigérant R 407 C R 407 C
Quantité de produit réfrigérant g 450 450
Plage de travail °C 20 - 35 20 - 35
Connexion électrique V / Ph / Hz 230 / 1~ / 50 230 / 1~ / 50
Puissance absorbée maxi. W 700 710
Courant nominal maxi. A 3,0 3,1
Protection par fusible (côté client)) A 10 10
Capacité de déshumidification maxi. l/h 1,0 1,2
Capacité du collecteur de condensat maxi./arrêt l 3,6 / 3,2 3,6 / 3,2
Niveau de pression acoustique L
pA
1m
2)
dB(A) 54 / 56 / 58 54 / 56 / 58
Angle d’orientation des lamelles d’évacuation ° 70 70
Niveaux du ventilateur 3 3
Capacité maxi. de circulation d’air m³/h 320 350
Capacité d’évacuation d ‘air m³/h 400 430
Longueur du tuyau d’évacuation 3) /Ø mm / Ø 1500 / 100 1500 /1 00
Distance du centre de la grille d’évacuation au Sol mm 425 425
Dimensions Hauteur/ largeur/ profondeur mm 775 / 326 / 410 775 / 326 / 410
Poids kg 27,5 28,0
Réf. 1613220 1613240
3,15 A
Sous réserve de modifications de cotes et de construction dans le sens du progrès technique.
