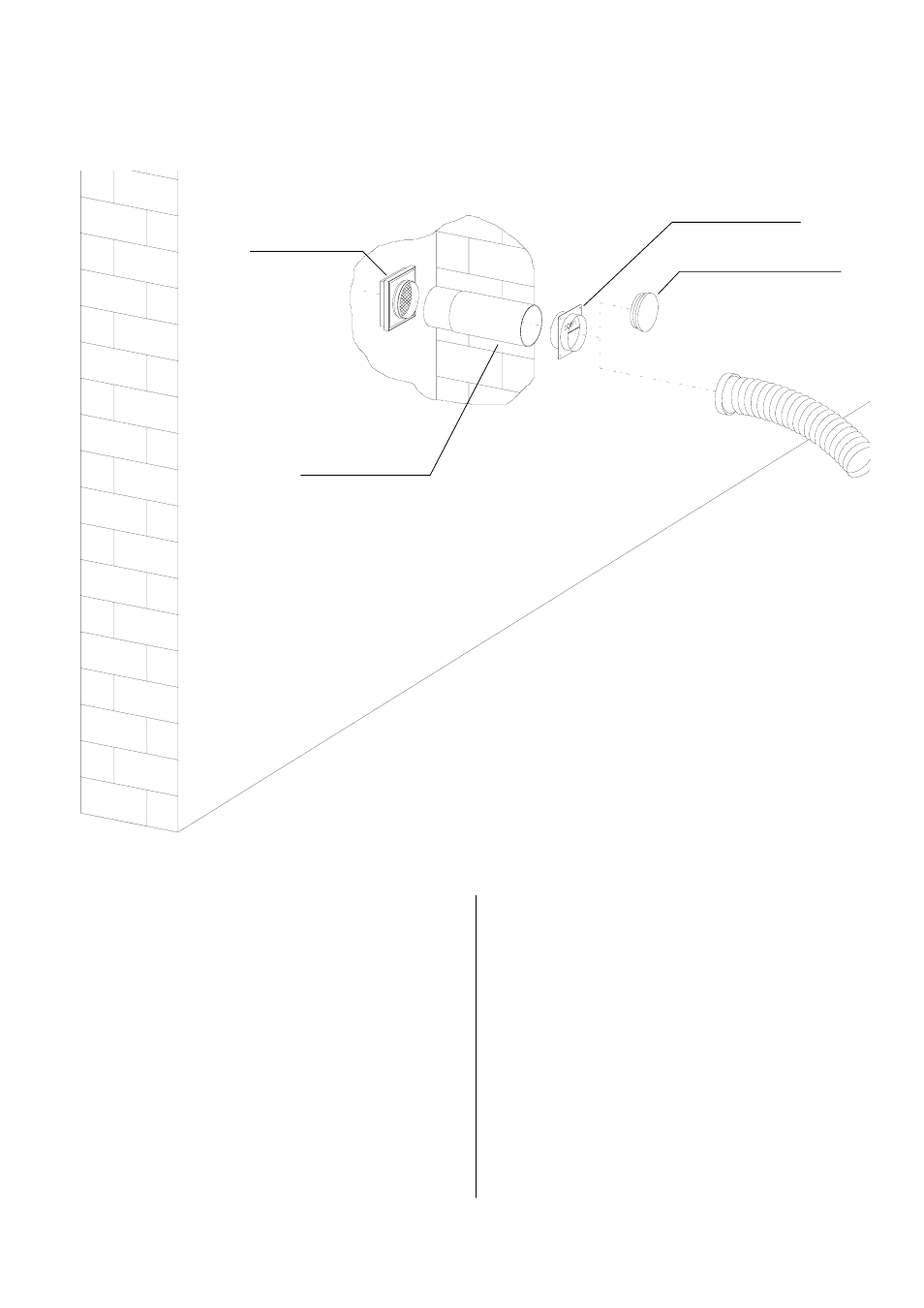

Schéma d’installation du passage mural
Notice d’installation
1. Réalisez un avant-trou dans le mur extérieur
(épaisseur maxi. du mur : 480 mm) d’un diamètre
d’au moins 135 mm.
Attention aux conduites/ lignes d’alimentation éven-
tuelles présentes dans cette zone !
2. Insérez le tube coulissant dans le passage mural ré-
alisé de telle sorte que le tube externe (grand dia-
mètre) se trouve du côté intérieur du mur.
Pour éviter les ponts thermiques, isolez le tube té-
lescopique avec des matériaux isolants appropriés.
3. Scellez le tube coulissant dans l’avant-trou de ma-
nière à assurer l’affleurement des deux côtés du mur.
Grille extérieure
Clapet de retenue
Couvercle d’obturation
Tube télescopique
4. Fixez la grille de protection à l’extérieur du mur au
moyen de 4 vis.
Montez la grille en tenant compte de la pluie à
repousser.
5. Placez le clapet de retenue à l’intérieur et fixez-le
également au moyen de 4 vis.
L’inscription « haut » sur le clapet de retenue doit
être visible de l’intérieur !
6. Lors de la mise hors service de l’appareil, p.ex. au
début de l’hiver, fermez l’ouverture dans la clapet de
retenue avec le couvercle d’obturation, afin d’empê-
cher toute circulation d’air.
