6 Raccordement électrique
Schéma des connexions électriques
A2517-160
A
B
C
2 1
4
3
5
6

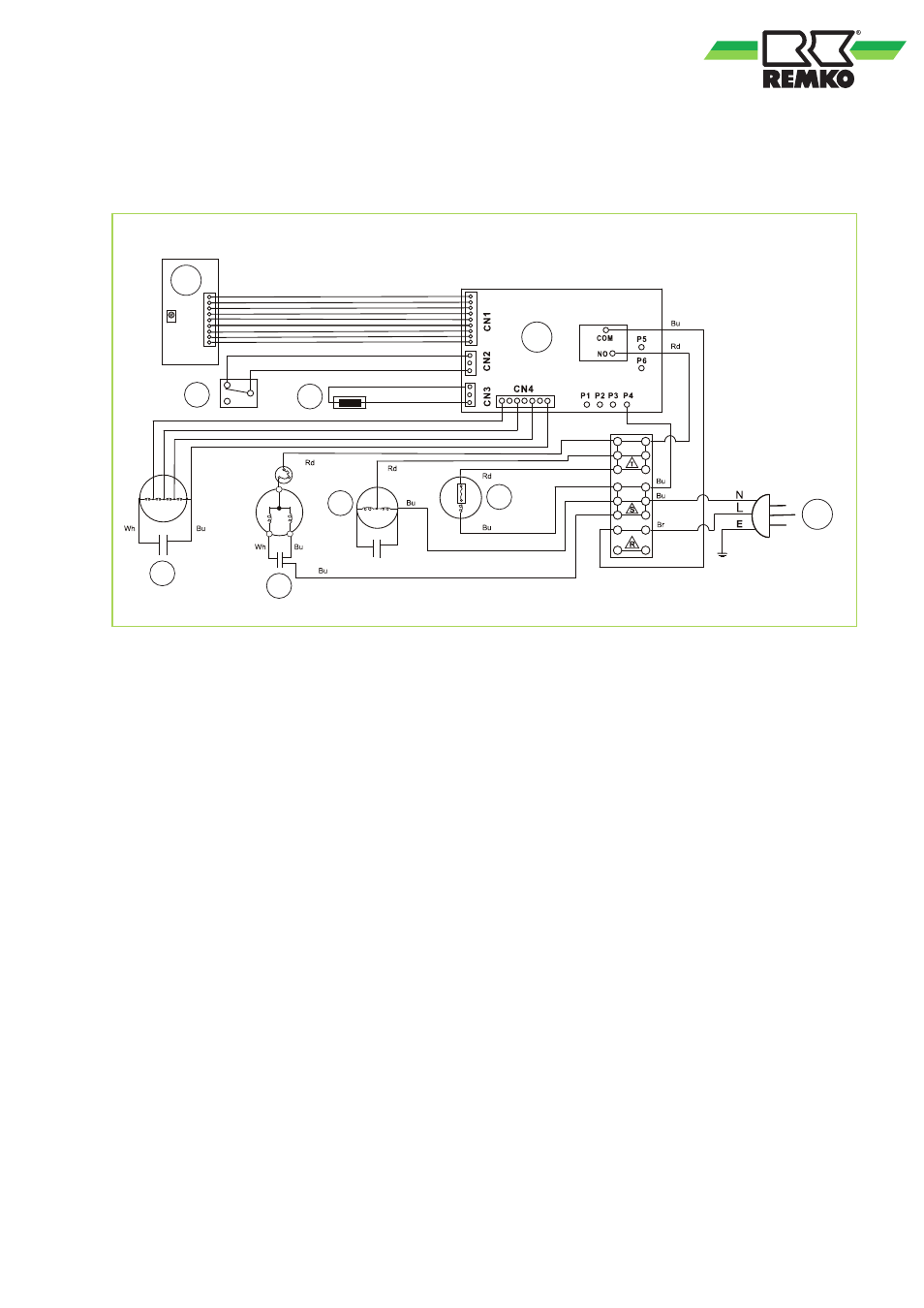

Fig. 14: Schéma des connexions électriques
A : Platine réseau
B : Platine de commande - Tableau de
commande
C : Connecteur
1 : Microrupteur (réservoir)
2 : Capteur de température - Recircula-
tion
3 : Ventilateur d'évaporateur
4 : Compresseur
5 : Ventilateur du condenseur
6 Moteur de condensat
Code cou-
leur :
Br Marron
Bu Bleu
Rd Rouge
Wh Blanc
