9

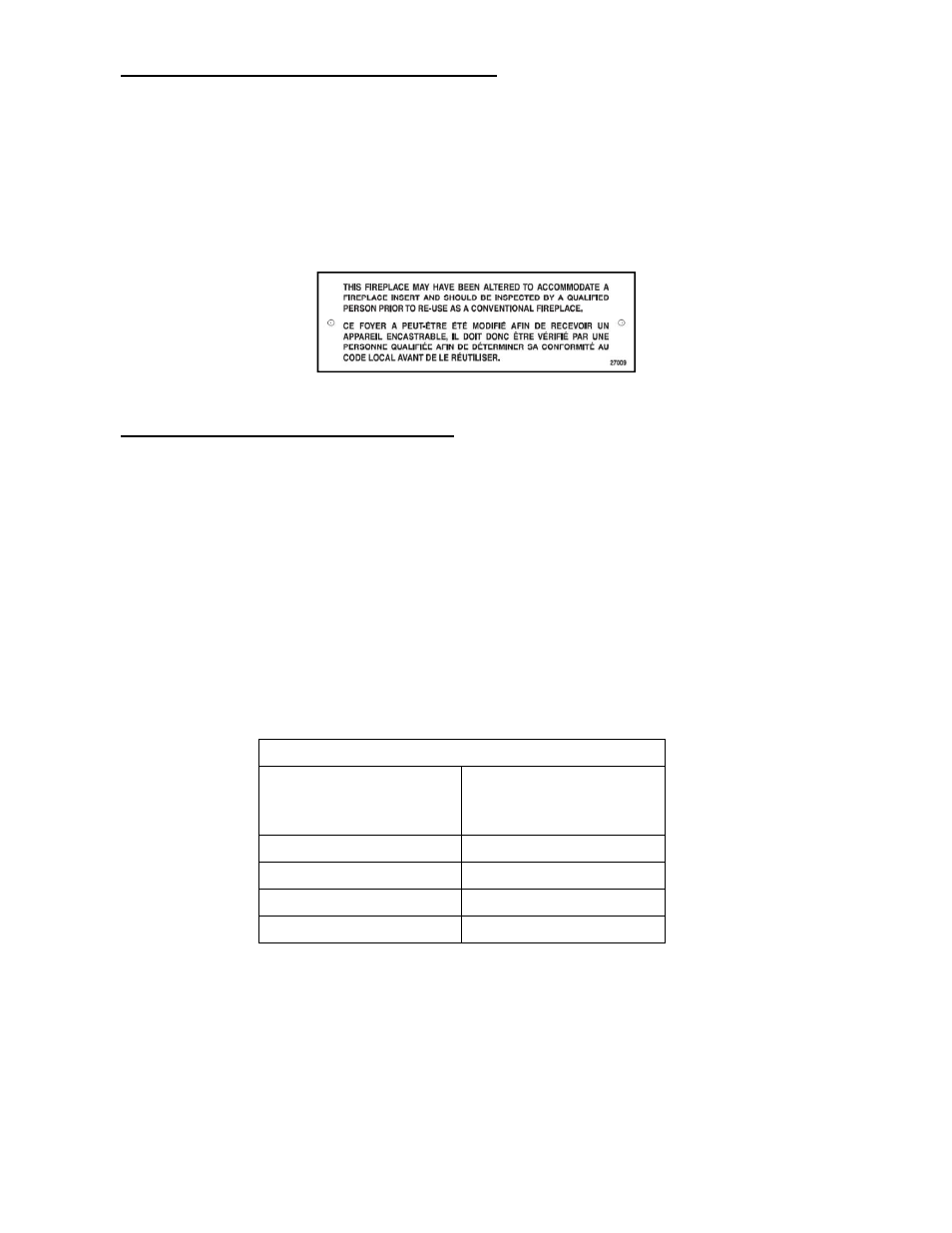

2.4 Contrôle du tirage du foyer de maçonnerie
Si le système de contrôle du tirage du foyer de maçonnerie original doit être conservé en
place, il faut l’attacher en position ouverte pour avoir accès à la gaine en acier inoxydable de
l’encastrable ou le démonter complètement. Si on enlève le système de contrôle de tirage du
foyer de maçonnerie, il faudra prévoir l’installation de la plaque métallique (27009), fournie
dans l’ensemble de manuels de l’encastrable, indiquant que le foyer de maçonnerie a été
modifié. Elle devra être installée à l’intérieur de l’âtre de maçonnerie, dans un endroit visible et
facile à repérer.
2.5 Conformité de la tablette combustible
Afin de valider la conformité avec l’encastrable d’une tablette existante ou pour installer toute
tablette en matériau combustible, il est important de se référer au tableau suivant et à la
figure 2.5 dans le but de la localiser dans un emplacement sécuritaire ou d’y apporter les
modifications si nécessaires. Par exemple, pour une tablette dont la profondeur est de 6" (152
mm), celle-ci doit être installée à au moins 25 1/2" (648 mm) à partir du dessus de
l’encastrable (voir Figure 2.5). Différentes dimensions de tablettes sont énumérées dans le
tableau suivant afin de vous aider à bien positionner celles-ci. Cependant, aucune tablette ne
peut être installé à moins de 25 1/2" (648 mm) à partir du dessus de l’encastrable. Si la
dimension de votre tablette n’est pas listée dans le tableau, il suffit d’additionner 19 1/2" (495
mm) à la longueur de votre tablette pour trouver position sécuritaire de celle-ci. Par exemple,
pour une tablette de 9" (229 mm), la position sécuritaire de votre tablette serait de 28 1/2" (724
mm) au-dessus de l’encastrable (19 1/2" (495 mm) + 9" (229 mm)).
POSITIONNEMENT DE LA TABLETTE
DIMENTION
MAXIMALE DE LA
TABLETTE (X)
POSITION
TABLETTE ( I )
6" / 152 mm 25 1/2" / 648 mm
8" / 203 mm 27 1/2" / 698 mm
10" / 254 mm 29 1/2" / 749 mm
12" / 305mm 31 1/2" / 800 mm
