Manuel d’installation et d’utilisation du 2200 encastrable
42 ______________________________________________________________________________
9.5 RACCORDEMENT DE LA GAINE DE CHEMINÉE
Les méthodes à privilégier sont celles que l’on retrouve à la Section 9.5.1. N’utilisez un adaptateur
pour déviation de gaine (Section 9.5.2) qu’en dernier recours.
9.5.1 SI LA GAINE S’ALIGNE BIEN AVEC LA BUSE DE VOTRE ENCASTRABLE, DEUX POSSIBILITÉS
S’OFFRENT À VOUS
A) Faites l’installation du raccordement de départ pour gaine, fourni avec la gaine de
cheminée. Suivez les instructions du manufacturier de l’adaptateur de départ.
Afin de fixer l’adaptateur à la buse, vous pouvez installer les équerres de fixations avec les
vis qui se trouvent dans l’ensemble de manuels de votre appareil.

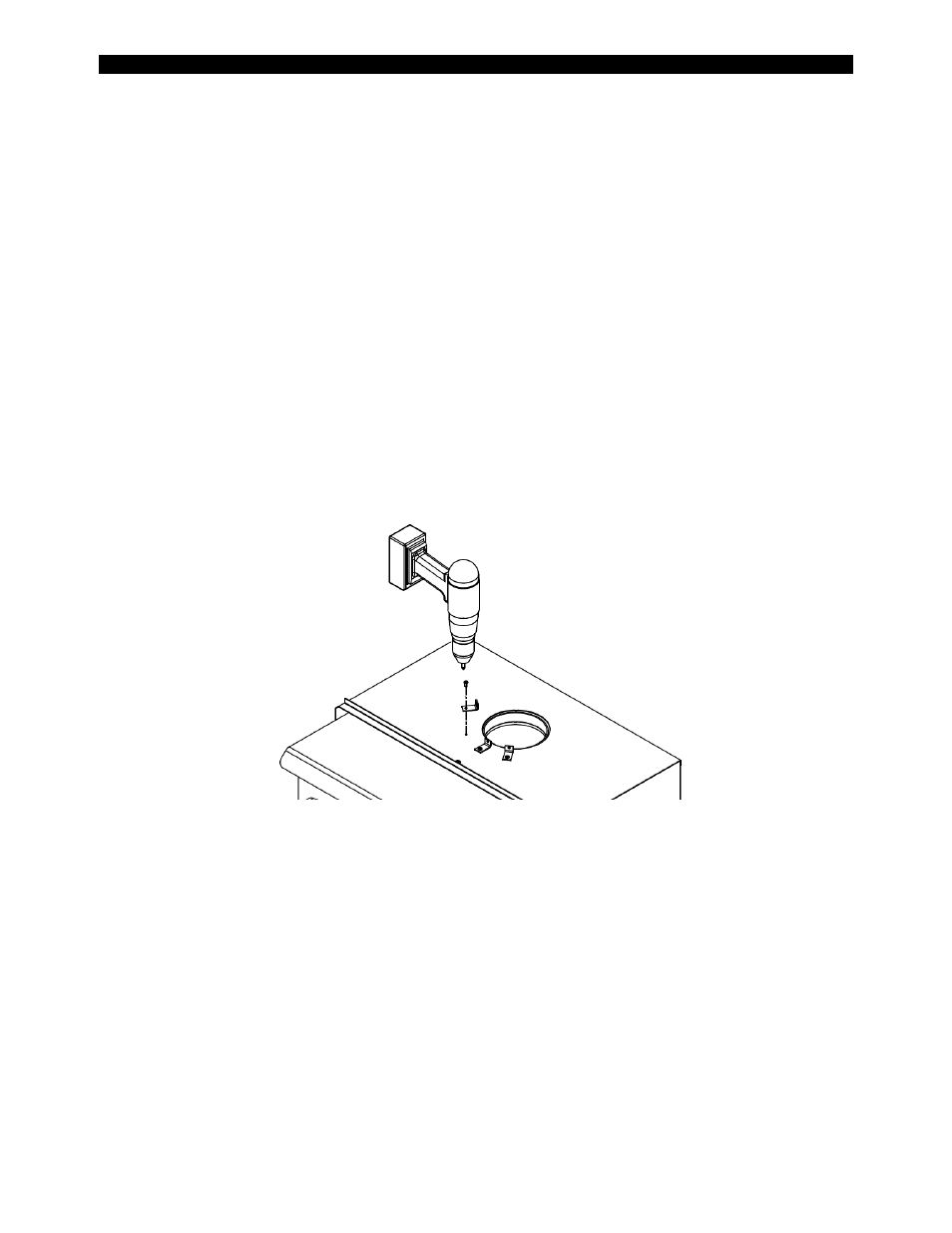

À l’aide d’une perceuse-tournevis, fixez les 3 équerres de fixations avec 3 vis 30131
fournies sur le dessus de l’enveloppe de l’encastrable, dans les 3 trous à l’avant de la buse.
La partie longue des équerres doit être fixée sur l’enveloppe de l’encastrable. Insérez la
gaine dans la buse de l’appareil et sécurisez avec les équerres de fixations à l’aide de trois
vis auto-perçantes (non incluses.)
