Manuel d’installation et d’utilisation du Osburn 2000-I encastrable
38 ______________________________________________________________________________
Lorsque l’encastrable sort au maximum dans la pièce, on installe le côté avant de l’extension de la
chemise de niveau avec la façade du foyer. Sinon, on peut faire reculer l’encastrable de 2 1/4"
(57 mm) au maximum ou choisir n'importe quelle position intermédiaire. La position sélectionnée
dépendra de votre préférence dans la plupart des installations, de votre configuration actuelle, du
respect des instructions d’installations précédentes et de la conformité avec les requis du code du

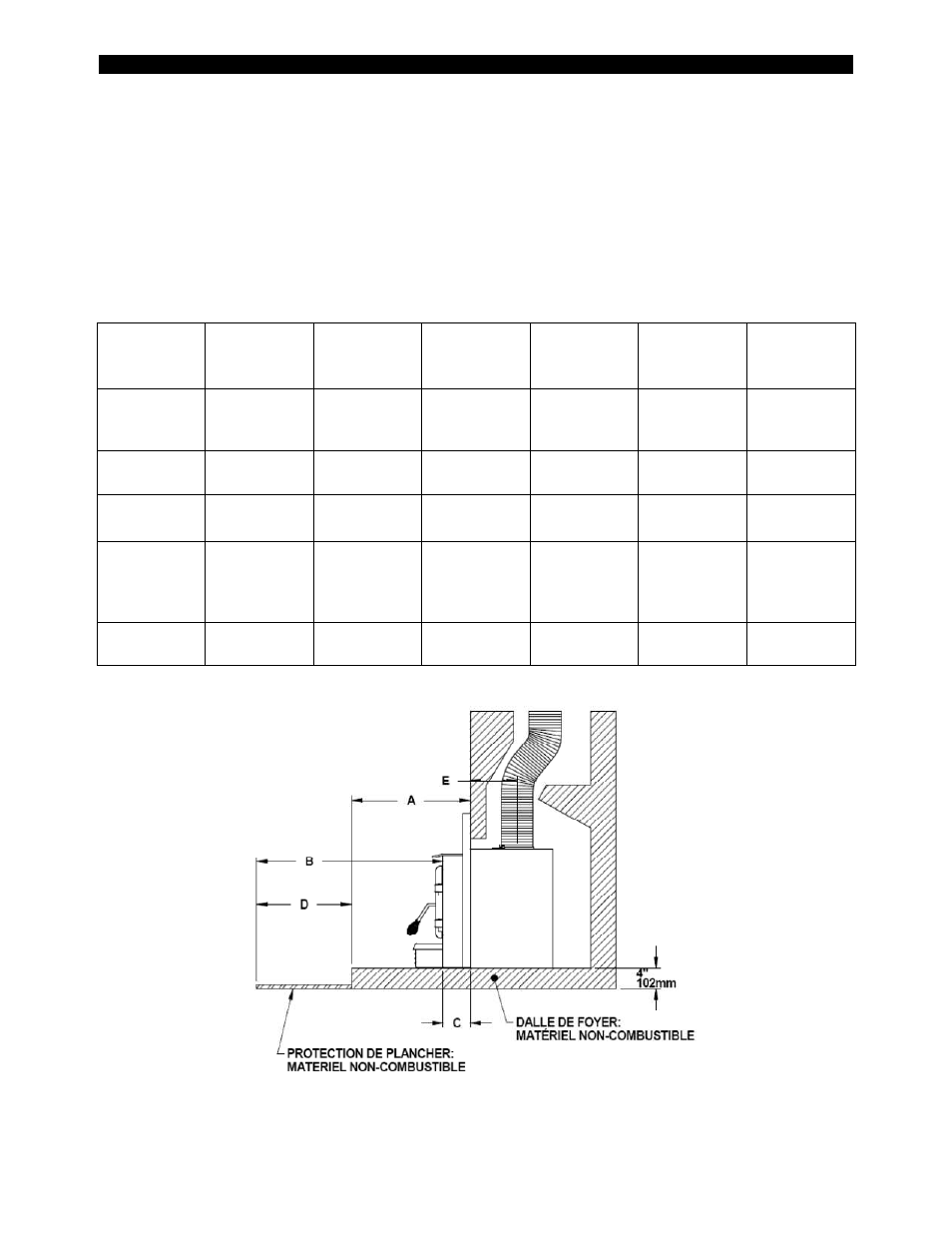

bâtiment. Référez-vous au tableau Données pour calcul de la protection de plancher pour
déterminer la saillie maximale et minimale de votre appareil.
Data for floor protection calculation
SAILLIE
MAXIMALE
A
B
(Note 1)
C D E
EXTENSION DE
LA CHEMISE
POUCES
Dimension
de l’extension
de l’âtre
CAN : 18"
É.-U. : 16"
5 3/16" D = B - (A - C) 8 13/16"
De niveau avec
la façade
MILLIMÈTRES
CAN : 457 mm
É.-U. : 406 mm
132 mm D = B - (A - C) 224 mm
SAILLIE
MINIMALE
A
B
(Note 1)
C D E
EXTENSION DE
LA CHEMISE
POUCES
Dimension
de l’extension
de l’âtre
CAN : 18"
É.-U. : 16"
2 15/16" D = B - (A - C) 11 1/16"
De 2 1/4"
(57 mm) en
retrait de la
façade
MILLIMÈTRES
CAN : 457 mm
É.-U. : 406 mm
75 mm D = B - (A - C) 281 mm
