Manuel d’installation et d’utilisation du Soho
______________________________________________________________________________ 37
7.4.1 RÈGLES DE CONSTRUCTION DE L’ÉCRAN

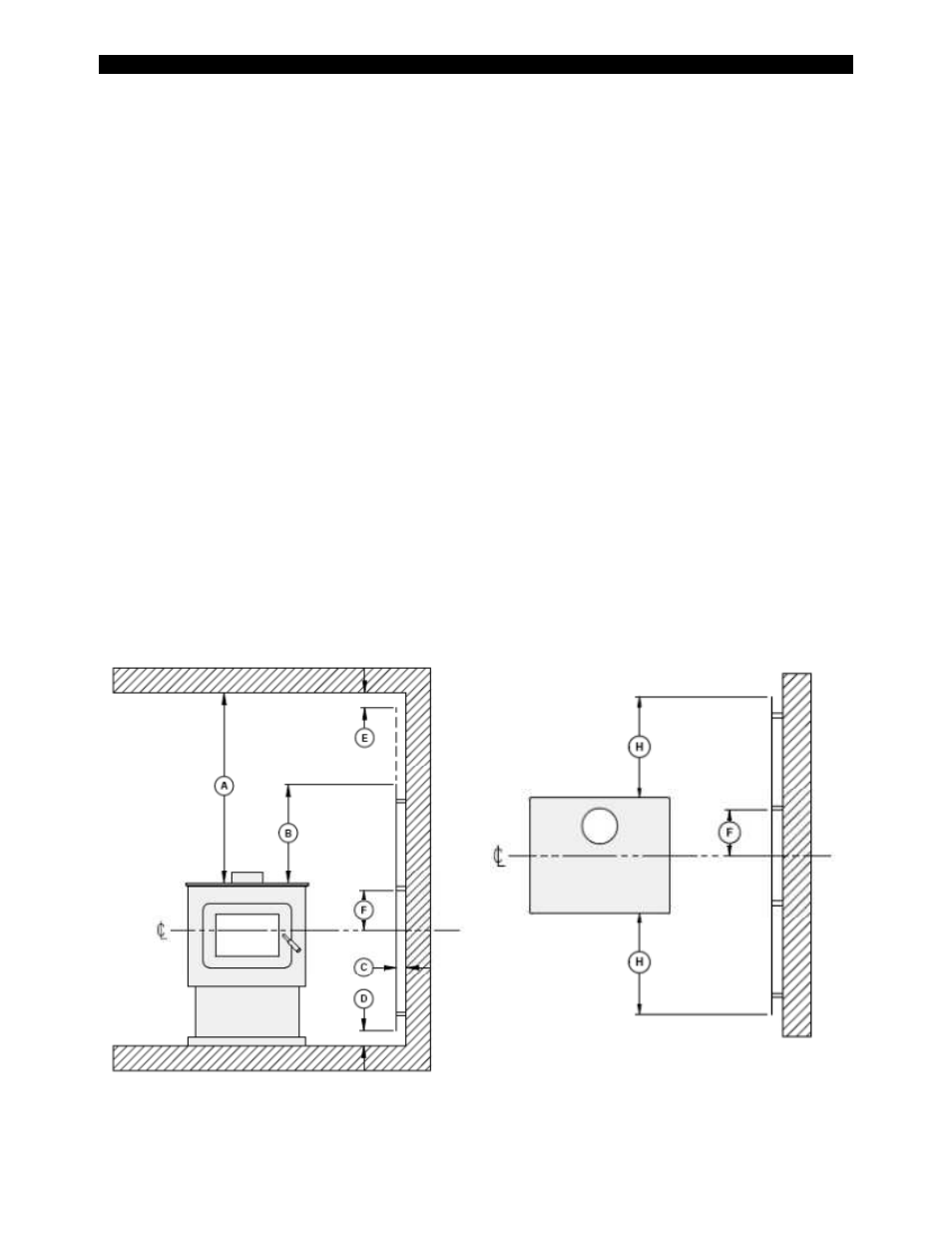

Consultez la figure Dégagements pour construction de l’écran afin d’associer chaque lettre au
dégagement correspondant.
- Les colles utilisées dans la construction des écrans ne doivent ni s’enflammer, ni perdre leurs
propriétés adhésives aux températures qui seront atteintes.
- La quincaillerie d’assemblage doit permettre une ventilation verticale complète.
- La quincaillerie d’assemblage qui pénètre dans le matériau combustible à partir de la surface
de l’écran ne peut être utilisée que sur les rebords de l’écran.
A Dégagement minimum entre le dessus de l’appareil et le plafond sans protection :
1041 mm (41 po.)
B Dépassement de l’écran plus haut que l’appareil : 500 mm (20 po.)
C Espace minimum derrière l’écran : 25 mm (1 po.) Au Canada 21 mm (7/8 de po.)
D Dégagement au bas de l’écran : minimum: 25 mm (1 po.) et maximum 75 mm (3 po.)
E Dégagement minimum du haut de l’écran au plafond : 75 mm (3 po.)
F La quincaillerie d’assemblage ne doit pas être placée à moins de 200 mm (8 po.) de l'axe
central de l’appareil.
G Dégagement des rebords de l’écran aux murs de côtés et arrière pour écrans de plafond :
75 mm (3 po.)
H Dépassement de l’écran au-delà des côtés de l’appareil : 450 mm (18 po.)
