2.9 Instructions de montage du régulateur d’air, de la façade et du ventilateur
1.
Placez les panneaux de la plaque avant, le fini vers le bas, sur une surface plane, douce et non
abrasive.
2.
Assemblez la garniture de la plaque avant en fixant les coins à onglet à l'aide des goussets en
coin. (Voir la Figure 2.9c.)
3.
Alignez les trous situés sur les panneaux supérieur et latéraux et utilisez les six (6) vis, rondelles
et écrous fournis. (Voir la Figure 2.9d.)
4.
Faites glisser la garniture ainsi assemblée par-dessus les bords de la plaque avant.
5.
Fixez la garniture à la plaque avant au moyen des huit clips en "U". (Voir la Figure 2.9d.)
6.

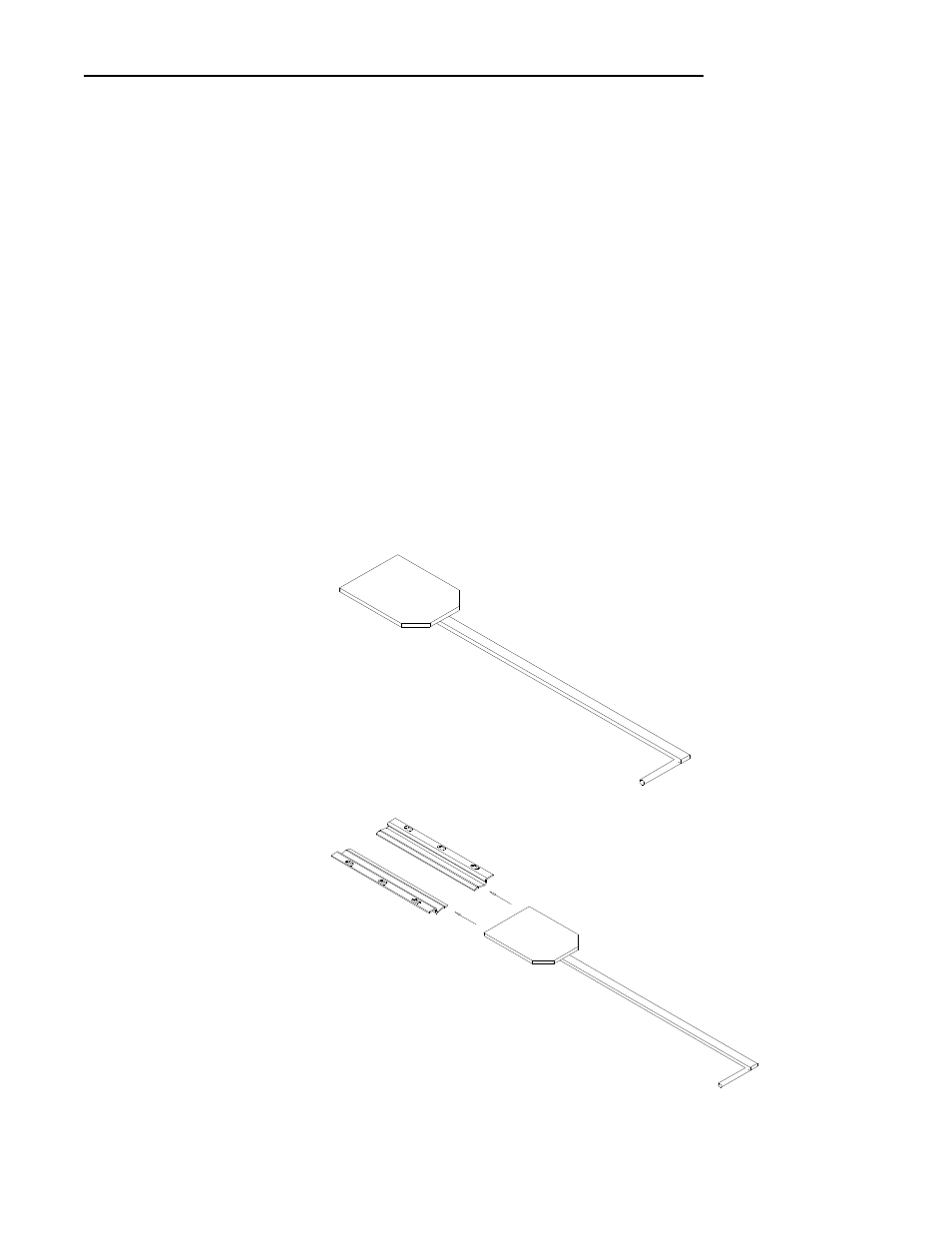

Prenez la plaque de régulation d’air (Fig. 2.9a), expédiée dans la chambre de combustion. Enfilez
la plaque dans les glissières prévues à cet effet sur le fond de la chambre de combustion (Fig.
2.9b).
Figure 2.9a
Figure 2.9b
