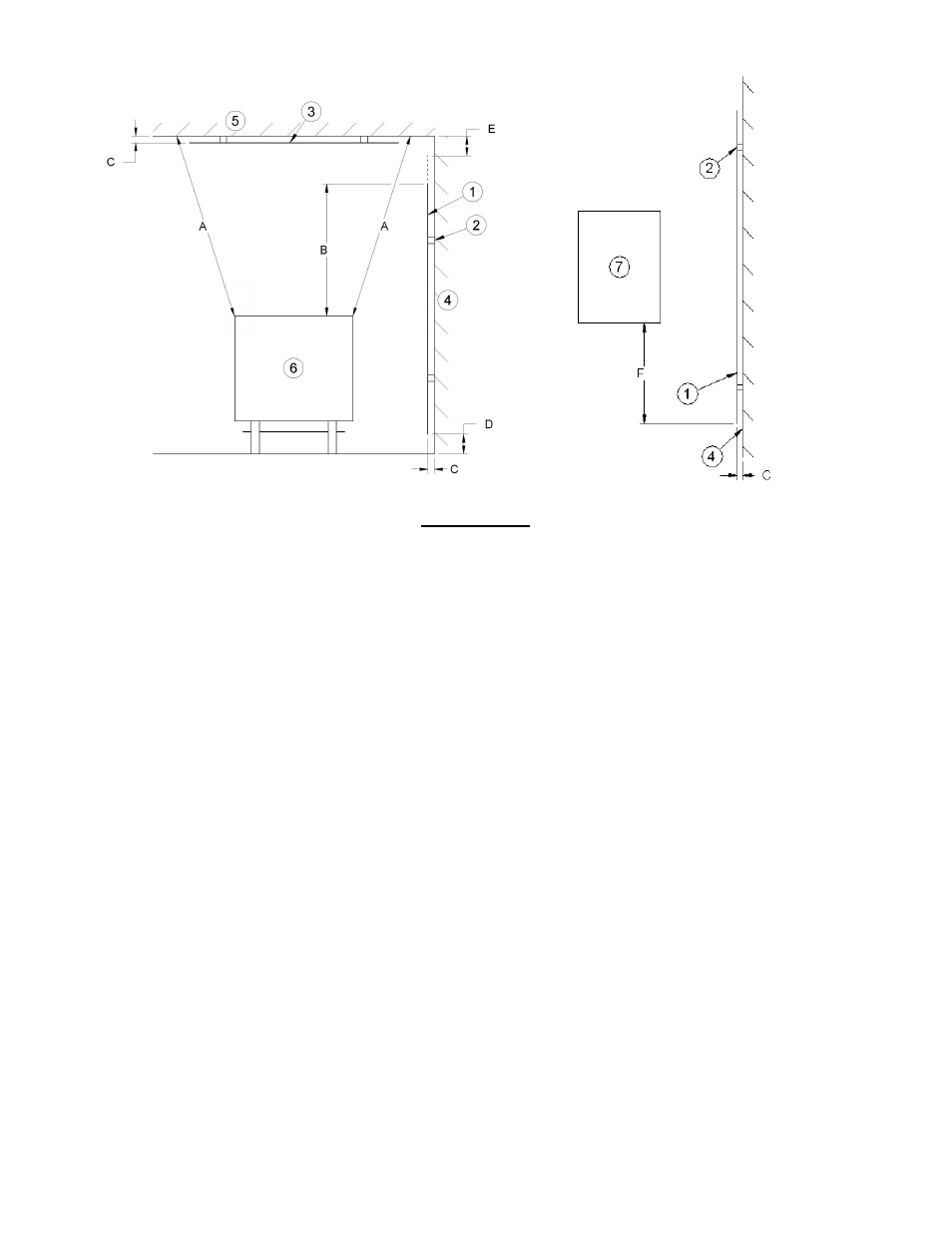

Graphique 1
A- Le dégagement requis par rapport aux matériaux combustible du plafond sans protection.
B- 20 po. (500 mm) minimum;
C- 1 po. (25 mm) minimum;
D- Entre 1 po. et 3 po. (25 mm et 75 mm) ;
E- 3 po.(75 mm) minimum;
F- 18 po. (457 mm) minimum.
1- Écran thermique ;
2- Cale d’espacement incombustible ;
3- Protection de plafond ;
4- Mur combustible;
5- Plafond;
6- Appareil (vu de côté) ;
7- Appareil (vu de haut).
