Guide de l’utilisateur LAND-PAK™ — Rév. B
4-63
 Relâcher le bouton noir sur la pince de fixation
pour bloquer l’ensemble en place.

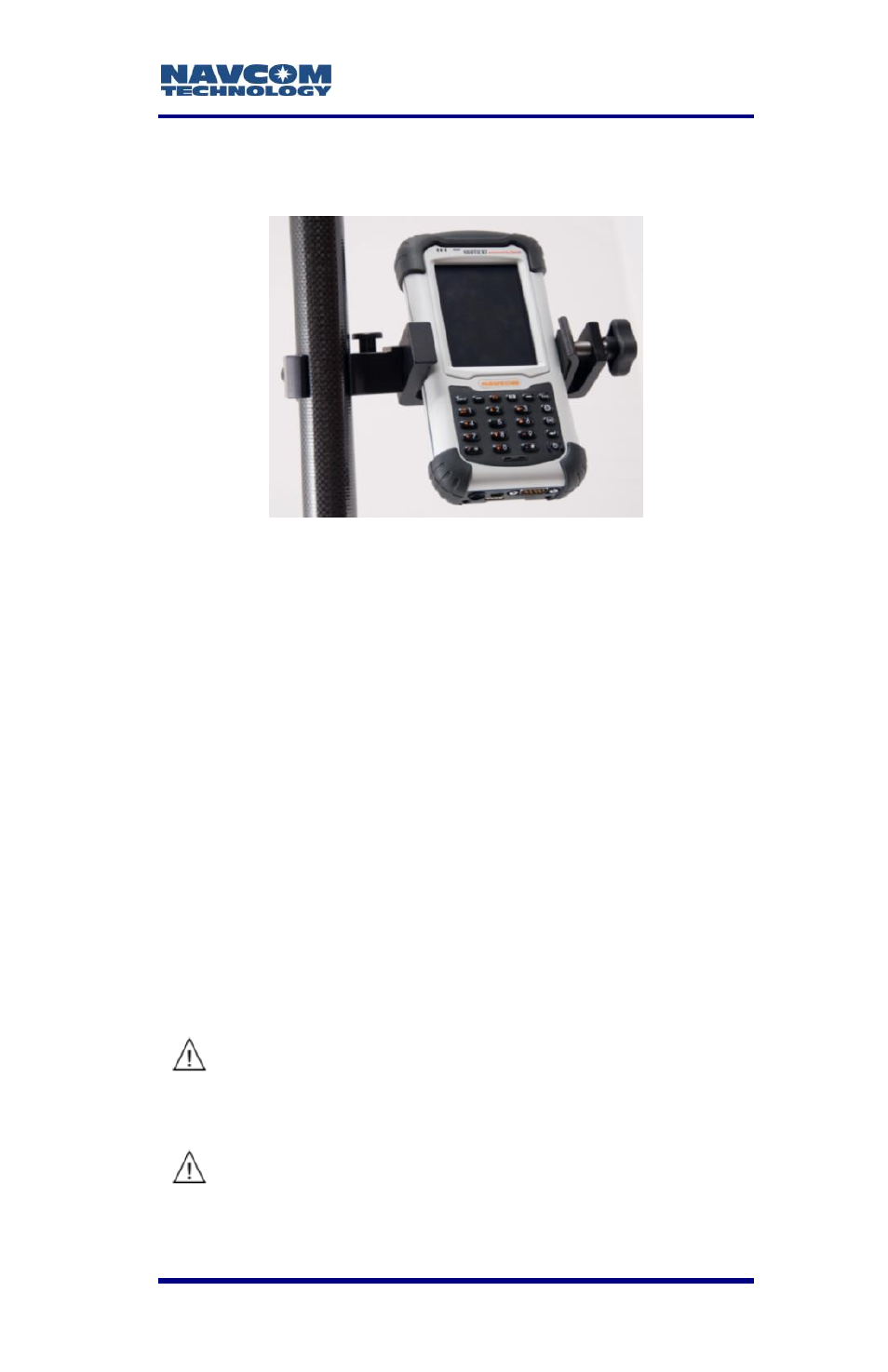

Figure 18 : Montage du MicroSurvey Nautiz X7
Se reporter à la Figure 18 pour les étapes ci-
dessous :
3.
Connecter le bloc d’attache sur le pied du
récepteur mobile :
a. Desserrer la molette sur la pince de fixation.
b. Connecter la pince de fixation sur le pied du
récepteur mobile au-dessus du niveau, de
manière à ce qu’elle ne cache pas le niveau de
vue.
c. Serrer la molette.
4. Monter le Nautiz X7 sur la pince du support et
serrer la molette du support.
Ne pas trop serrer le support. Un
serrage excessif peut endommager
l’écran du Nautiz X7.
Ne pas appuyer le pied dans un
endroit où l’appareil est susceptible
de tomber. Bien que les produits
