Guide de démarrage rapide LAND-PAK

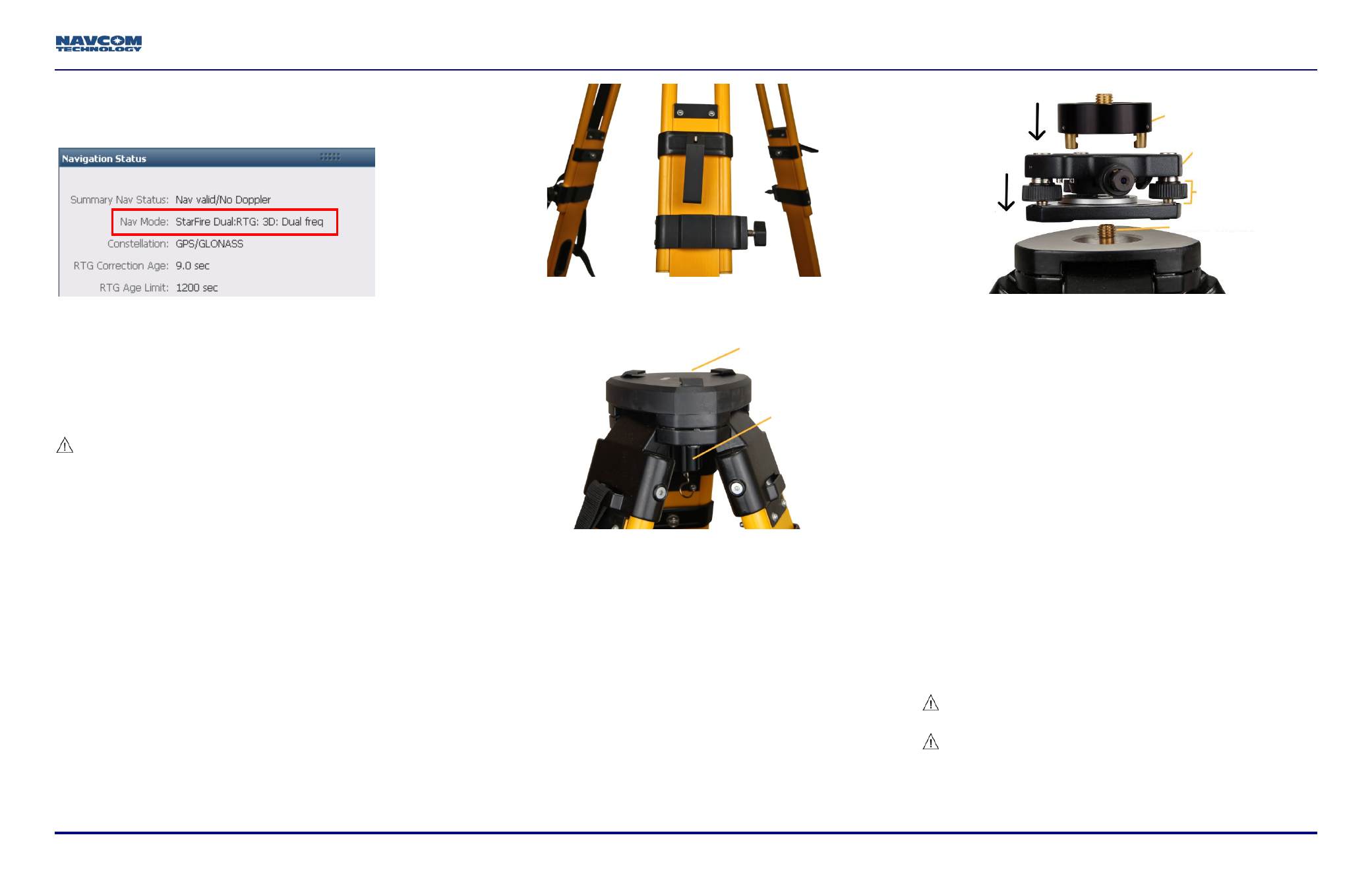

96-310039-3001, Rév. B 5 de 7
Versions logicielles plus anciennes : Le mode de navigation StarFire
Dual:RTG: 3D: Dual freq, indique que le récepteur navigue en double
fréquence StarFire avec une position 3D fixe, permettant une très
grande précision. RTG est un autre terme pour StarFire.
Configuration matérielle de la station de
base
Cette section fournit les étapes pour configurer correctement et en toute
sécurité la station de base. Il est important de choisir un endroit dégagé
pour la configuration du test.
Les pointes des jambes du trépied de la station de base
peuvent endommager les matériaux souples, y compris
les tapis d’intérieur.
53. Installer la station de base dans un endroit dégagé, plat et sûr.
54. Déboucler la sangle qui maintient les jambes du trépied.
55. Ouvrir les jambes du trépied jusqu’à ce que le trépied soit stable.
Utiliser les leviers des jambes du trépied et les vis à oreilles du
trépied pour le réglage en hauteur et la fixation du trépied (voir
Figure 1). La mise à niveau du trépied à l’œil nu est suffisante.
Figure 1 : Trépied de station de base, réglages des jambes
Figure 2 : Trépied de station de base
Se reporter à Figure 2 pour les étapes ci-dessous :
56. Dévisser la fixation d’embase à vis de calage et enlever le
capuchon du trépied. Si nécessaire, utiliser la clé hexagonale
4 mm et/ou 5 mm (qui se trouve sur la plaque supérieure du
trépied) pour serrer les vis à tête hexagonale sur la partie
supérieure du trépied.
57. Remplacer la clé hexagonale pour utilisation ultérieure.
Figure 3 : Montage et adaptateur d’embase à vis de calage
Se reporter à Figure 3 pour les étapes ci-dessous :
58. Monter l’embase à vis de calage sur la partie supérieure du
trépied comme suit :
a. Positionner l’embase à vis de calage afin qu’elle s’adapte à plat
et de manière uniforme sur la plaque supérieure.
b. Visser la fixation d’embase à vis de calage dans l’embase
jusqu’au blocage.

L’embase à vis de calage possède un niveau à bulle et trois
molettes de réglage afin d’effectuer des réglages précis.
59. Aligner l’adaptateur d’embase à vis de calage avec les trois trous
sur l’embase, et tourner la molette sur le côté de l’embase à vis
de calage pour la fixer à son emplacement.
60. Visser la rallonge de pied sur l’adaptateur d’embase à vis de
calage. La rallonge de pied permet de faciliter l’accès aux
connecteurs et le changement des batteries dans le récepteur
GNSS SF-3040.
Configuration matérielle du récepteur
mobile
Cette section fournit les étapes pour configurer correctement et en toute
sécurité le récepteur mobile. Il est important de choisir un endroit
dégagé pour la configuration du test.
Le pied de récepteur mobile peut endommager les
matériaux souples, y compris les tapis d’intérieur.
Un serrage excessif des accessoires sur le pied de
récepteur peut causer des dommages.
61. Installer le récepteur mobile dans un endroit dégagé, plat et sûr.
Capuchon du trépied
Fixation d’embase à
vis de calage
Adaptateur d’embase à
vis de calage
Embase à vis de
calage
Fixation d’embase à vis de calage
Molette de réglage
d’embase à vis de calage
